Сегодня устройство Trem-Trols является раритетом. Йоханн Буркард (Johann Burkard) разместил запись своего экземпляра DeArmond Тгеш- Тго1 на странице http://bit.ly/tremolo-clip, где вы сможете прослушать этот эффект.

Идея изменять электронный звук с помощью механических средств на этом не заканчивается. Фирменные органы Hammond обладают своим уникальным богатым звучанием благодаря набору зубчатых колес, вращаемых электродвигателем. Каждое колесо меняет индуктивность особого датчика, похожего на записывающую головку в кассетном магнитофоне.

Интересно подумать о других возможных «примочках», приводимых в действие электродвигателем. Вернемся к тремоло: представьте прозрачный диск, полностью покрытый черной краской, за исключением кольцеобразной полоски, которая сужается в одной точке. Когда этот диск вращается, вы светите ярким светодиодом через прозрачную полоску на фототранзистор — и вот основа для устройства тремоло.

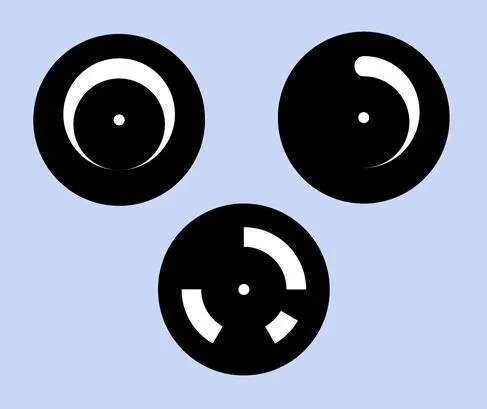

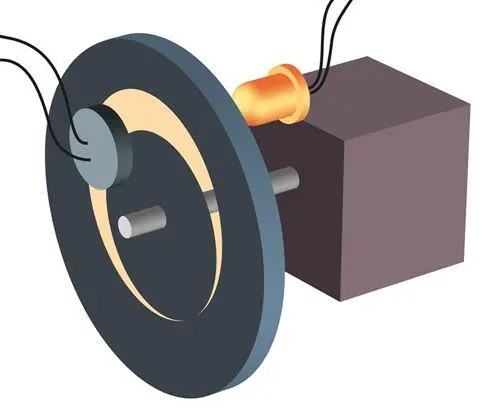

Вы могли бы даже создать неизвестные ранее эффекты тремоло с помощью коллекции дисков с разными формами полосок. На рис. 5.62 показан пример конструкции подобного устройства, а рис. 5.63 — варианты конфигурации диска. А чтобы еще более усложнить эффект, придумайте устройство для автоматической замены таких дисков.

В мире полупроводниковой электроники нынешние гитаристы могут найти приставки для создания разнообразнейших эффектов, причем все такие устройства можно собрать дома с помощью схем, доступных онлайн. Справочную информацию вы сможете найти в следующих специальных книгах.

Analog Man’s Guide to Vintage Effects («Руководство по звуковым эффектам от компании Analog Man») Тома Хьюза (Tom Hughes) (издательство For Musicians Only Publishing, 2004 год). Это описание всевозможных старинных устройств и педалей.

How to Modify Effect Pedals for Guitar and Bass («Как изменить приставки звуковых эффектов для гитары и бас-гитары») Брайана Уэмплера (Brian Wampler) (издательство Custom Books Publishing, 2007 год). Это исключительно подробное руководство для начинающих. В настоящее время оно доступно только для скачивания, например, на сайте Открытой библиотеки (http://www.openlibrary.org), но вам, возможно, удастся найти выпущенные ранее издания у продавцов подержанной литературы, поискав по названию и имени автора.

Конечно, всегда можно пойти кратчайшим путем, выложив приличную сумму за уже готовые устройства, которые путем цифровой обработки сигнала имитируют эффекты фузза, хоруса, фейзера, флэнджера, тремоло, задержки, реверберации и множество других, и все это в одном удобном корпусе. Консерваторы, безусловно, будут возражать, что «звучание совсем не то», но не в этом суть. Некоторые из нас просто не успокоятся, пока не соберут собственную «примочку», а затем настроят ее в поисках своего звучания, которое не найдешь в готовом виде.

Вернемся к катушкам индуктивности. Мне хочется показать вам, как, имея катушку, можно создать простейшую схему, которая принимает радиосигналы с амплитудной модуляцией без источника питания. Часто такой вариант называют «детекторным радиоприемником», потому что в самых первых образцах присутствовал кристаллический детектор из природного минерала, который играл роль полупроводника. Эта идея возникла на заре развития телекоммуникаций, и если вы никогда не пробовали ее реализовать, то упустили поистине волшебный опыт.

• Жесткий цилиндрический предмет диаметром около 7,5 см, например, пластиковая бутылка из-под воды или витаминов (1 шт.)

• Монтажный провод 22-го калибра (диаметр 0,64 мм), как минимум 18 метров

• Более толстый провод, желательно 16-го калибра (1,3 мм), длиной от 15 до 30 метров (этот провод может быть витой, можно также попробовать провод тоньше, чтобы уменьшить его стоимость, хотя при этом ваш радиоприемник не сможет принимать много станций)

• Полипропиленовый или нейлоновый шнур длиной 3 метра

• Германиевый диод (1 шт.)

• Головной телефон с высоким импедансом (1 шт.)

• Тестовый провод (1 шт.)

• Зажимы «крокодилы» (3 шт.) или дополнительные тестовые провода

Необязательно:

• Источник питания на 9 В (батарея или сетевой адаптер)

• Микросхема-усилитель LM386

• Небольшой динамик (диаметр 5 см подойдет)

Диод и головной телефон можно заказать в каталоге Scitoys Catalog ( http://www.scitoyscatalog.com). Головной телефон с высоким импедансом доступен также на сайте amazon.com.

Прежде всего, вам необходимо сделать катушку индуктивности, которая будет настроена на радиодиапазон с амплитудной модуляцией (AM). Эта катушка будет содержать 65 витков монтажного провода 22-го калибра длиной около 18 метров.

Вы можете намотать такую катушку на любой стеклянный или пластиковый каркас, лишь бы только он имел постоянный диаметр около 7,5 см. Подойдет бутылка из-под воды, если она сделана из не очень тонкого пластика, который легко мнется или деформируется при нажатии.

У меня нашлась пластмассовая баночка из-под витаминов, размер которой оказался в самый раз. На фотографиях вы увидите, что она без этикетки. Я размягчил клей термофеном (слегка, чтобы не расплавить бутылку), а затем снял ее. Остатки клея удалил спиртом (ксилолом).

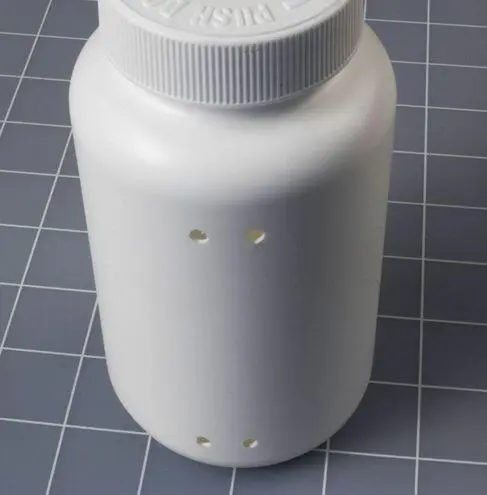

Подготовив чистую жесткую бутылку, острым предметом, например, шилом или гвоздем проколите пару отверстий, как показано на рис. 5.64. Эти отверстия понадобятся для закрепления концов обмотки.

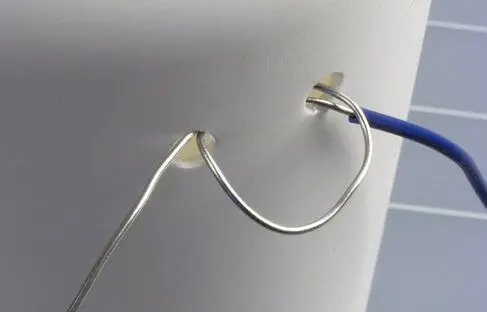

Очистите конец монтажного провода от изоляции и закрепите его в одной паре отверстий, как показано на рис. 5.65. Затем намотайте вокруг бутылки пять витков провода и не дайте им размотаться, закрепив небольшим кусочком изоленты. Подойдет лента для герметизации труб или обычный скотч.

Теперь вам необходимо снять около 1,5 см изоляции с провода. Замысел состоит в том, чтобы сделать в этом месте отвод для подключения к обмотке. С помощью инструмента для зачистки проводов надрежьте изоляцию, а затем отведите в стороны пластиковое покрытие (рис. 5.66).
