Чарльз Платт - Электроника для начинающих (2-е издание)

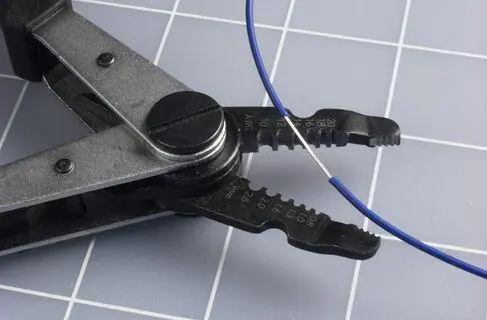

На следующем шаге скрутите зачищенный провод в петельку, чтобы сделать ее легко доступной и предотвратить смыкание изоляции (рис. 5.67).

Только что вы сделали отвод на вашей обмотке. Снимите изоленту, которой вы временно закрепили первые пять витков, и намотайте вокруг бутылки еще пять витков. Снова закрепите их изолентой и сделайте еще один отвод. Всего вам нужно сделать 12 отводов. Совсем не обязательно выравнивать их друг с другом вдоль одной линии. Когда вы сделаете последний отвод, намотайте еще пять витков вокруг бутылки, а затем обрежьте провод. Согните конец в виде крючка размером около 1,5 см, чтобы вы смогли продеть его через пару отверстий в нижней части бутылки. Протяните провод сквозь них, а затем обмотайте снова, чтобы надежно закрепить.

Моя катушка индуктивности, намотанная на баночке из-под витаминов, показана на рис. 5.68.

Следующий этап — установка антенны, которой может стать отрезок провода как можно толще и длиннее. Если вы живете в доме с выходом во двор, то все просто: откройте окно, выбросьте моток провода 16-го калибра, придерживая свободный конец, а затем выйдите наружу и натяните вашу антенну с помощью пропиленового или нейлонового шнура, который можно купить в любом строительном магазине. Антенну можно закрепить на любых доступных опорах: деревьях, водостоках или столбах. Общая длина провода должна быть 15-30 метров. Там, где антенна проходит через окно, подвесьте ее на другом шнуре. Смысл в том, чтобы установить антенну по возможности дальше от земли или от любого заземленного предмета.

Если у вас нет доступа во двор, можно натянуть антенну внутри помещения, закрепив ее шнуром на оконных проемах, дверных ручках и других предметах, которые не дадут ей коснуться пола. Антенна не обязательно должна располагаться по прямой линии, ее можно пустить по стенам вокруг комнаты.

Мир вокруг нас полон электричества. Обычно мы не замечаем его, но гроза внезапно напоминает о том, что между землей и облаками существует огромный электрический потенциал.

Если вы установили внешнюю антенну, то никогда не используйте ее при малейшей угрозе удара молнии. Это может оказаться чрезвычайно опасным. Отключите находящийся в помещении конец антенны, вытащите наружу и заземлите, чтобы сделать его безопасным.

Воспользуйтесь тестовыми проводами «крокодилами», чтобы подключить конец провода антенны к верхней части изготовленной вами катушки.

Затем вам необходимо установить провод заземления. Он в буквальном смысле должен соединяться с землей снаружи. В идеале вам необходимо закопать метровый отрезок провода в мягкую влажную землю (хотя, если вы живете в засушливой местности, как я, то это будет проблематично). Если вы используете колышек заземления из числа тех, которые продаются в оптовых магазинах электротоваров, проявляйте осторожность, когда забиваете его в землю. Вы же не хотите повредить скрытые трубопроводы или кабели.

Труба холодного водоснабжения часто рассматривается в качестве хорошего заземления, но (понятное дело!), если такая труба целиком металлическая. Даже если ваш дом оснащен медными трубами, отдельные их участки могли быть когда-то отремонтированы и заменены пластиковыми.

Возможно, самое надежное решение — прикрепить провод к клемме заземления сетевой розетки, поскольку электрическая система в вашем доме заземлена безоговорочно. Но проверьте при этом безопасность крепления провода, чтобы у него не было возможности коснуться гнезд розетки. Я предпочитаю не вставлять провод заземления в гнездо заземления сетевой розетки, потому что есть вероятность воткнуть его по ошибке в гнездо, находящееся под напряжением.

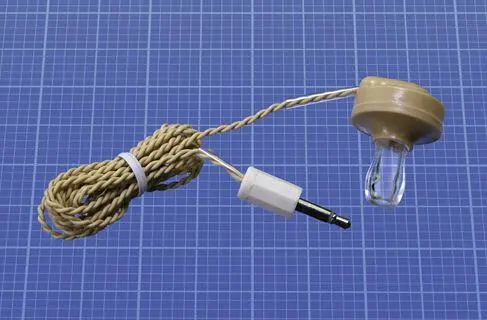

Теперь вам понадобится пара предметов, которые довольно непросто найти: германиевый диод, который лучше, чем кремниевый, работает при малых напряжениях и токах, с которыми вам придется иметь дело, а также головной телефон с высоким импедансом. Наушники или вкладыши от плеера здесь не подойдут; это должно быть старомодное устройство, подобное показанному на рис. 5.69. Если на конце у него есть разъем, его следует отрезать и аккуратно снять изоляцию с кончика каждого провода.

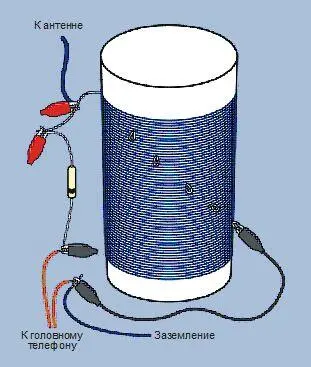

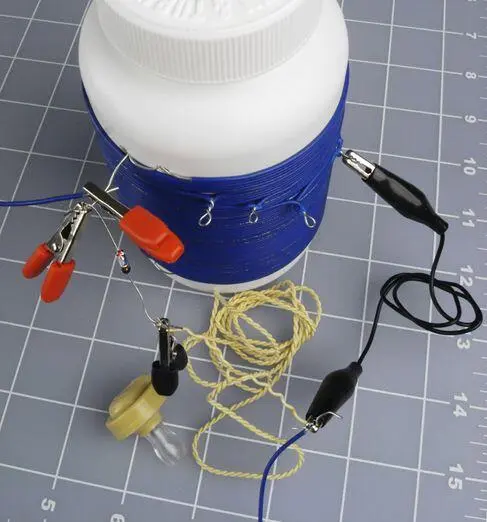

Детали соединяются с помощью тестовых проводов и зажимов «крокодилов», как показано на рис. 5.70. Собранная мною реальная версия не такая аккуратная, как на иллюстрации, но соединения те же, что и на рис. 5.71. Заметьте, что тестовые провода в нижней части можно подключать к любому отводу катушки. Таким способом вы будете настраивать радиоприемник.

Если все инструкции соблюдены, вы живете в 40-50 км от радиостанции, использующей амплитудную модуляцию, а ваш слух в пределах нормы, то вы сможете услышать слабый звук в головном телефоне, причем без подачи питания на схему. Этот опыт хорошо известен уже несколько десятилетий, но по-прежнему удивляет и вызывает интерес (рис. 5.72).

Если вы живете очень далеко от радиостанции или не можете повесить достаточно длинную антенну, или если заземление посредственное, то сигнал в наушнике совсем не будет слышен. Не сдавайтесь, подождите до заката. Прием АМ- радиосигнала существенно улучшается, когда солнце не возбуждает атмосферу.

Чтобы выбрать радиостанцию, переключайте зажим «крокодил» на конце тестового провода с одного отвода катушки на другой. В зависимости от того, где вы живете, вы сможете поймать только одну радиостанцию или несколько, осуществляющих передачу раздельно или одновременно.
