Вначале убедитесь в том, что ваш компьютер не подключен к сети, заземлите себя (поскольку компьютер содержит КМОП-микросхемы, которые очень уязвимы к статическому электричеству), и очень аккуратно разрежьте один из проводников, идущих от кнопки. Теперь подключите компьютер к сети и попробуйте нажать кнопку включения. Если ничего не происходит, то, вероятнее всего, вы разрезали правильный провод. Даже если вы ошиблись, но компьютер все равно не запускается, что, по сути, тоже подходит, то вы можете продолжать использовать этот провод.

Вспомните о том, что мы не собираемся подавать какое-либо напряжение на этот провод. Мы всего лишь собираемся возобновить соединение жилы, которую вы разрезали, с помощью контактов реле. У вас не должно возникнуть проблем, если вы сохраняете самообладание, когда ищете тот единственный провод, который запускает все. Сверьтесь в онлайн-источниках с руководством по эксплуатации вашего компьютера, если вы в самом деле обеспокоены возможностью что-либо испортить.

После того, как вы найдете требуемый провод и разрежете только один из его проводников, на протяжении следующих шагов ваш компьютер должен оставаться неподключенным к сети.

Найдите место, где провод от кнопки подключается к материнской плате. Обычно это небольшой разъем. Вначале пометьте его так, чтобы вы знали, как правильно вставить его обратно. Еще лучше, сфотографируйте. Затем отключите его, пока вы будете выполнять следующие операции.

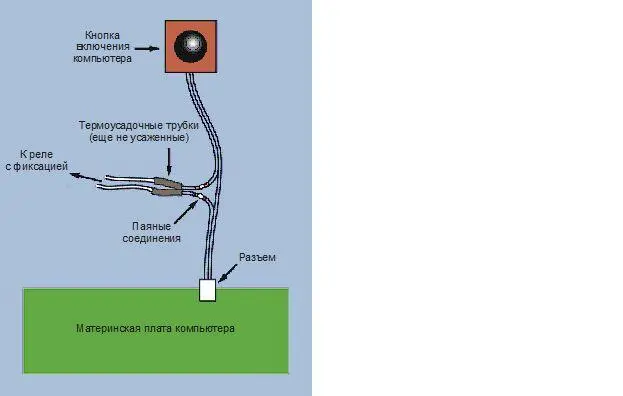

Снимите изоляцию с обоих концов провода, который вы разрезали, и припаяйте дополнительный отрезок двухжильного провода, как показано на рис. 4.105, с термоусадочной трубкой для защиты паяных соединений. (Это очень важно!)

Соедините удлинительные провода с контактами реле, убедившись в том, что эта пара контактов, которая замыкается, когда реле будет получать питание в процессе разблокировки. Вы же не хотите допустить ошибку и заблокировать компьютер, думая, что разблокируете.

Соедините заново разъем с материнской платой, подключите компьютер к сети и нажмите кнопку запуска. Если ничего не происходит — это хорошо! Теперь введите секретную комбинацию на клавиатуре (удерживая кнопку питания, чтобы подавать его от батареи), должен зажечься зеленый светодиод. Теперь попробуйте снова нажать кнопку запуска на компьютере, и все должно заработать — если вы успели нажать кнопку в течение 30 секунд, как это предусмотрено нашей схемой.

После проверки работоспособности схемы осталось лишь смонтировать ее. Не забудьте только полностью снять корпус с компьютера, если вы задумали сделать в нем отверстия, как показано на рис. 4.106.

После завершения любого проекта всегда можно что-то улучшить.

Использование клавиатуры. В предыдущем издании этой книги для этого устройства я предлагал использовать цифровую клавиатуру. Некоторые читатели сетовали, что такая клавиатура стоит очень дорого, другие же сталкивались с трудностями при поиске правильного типа клавиатуры. Поразмыслив немного, на этот раз я решил применить обычные кнопки. Их легко устанавливать в макетную плату, а при изготовлении законченного устройства можно просто смонтировать восемь кнопок на квадратной панели из металла или из пластика. Но промышленная клавиатура все же предпочтительнее, если только в ней нет матричного кодирования с микроконтроллерным управлением. Подходящая для вас клавиатура имеет столько же контактов, сколько кнопок, плюс еще один.

Питание реле. Возможно, вы задаетесь вопросом, хватит ли напряжения на выходе таймера 555 для надежной работы реле. Этот же вопрос я обсуждал в эксперименте 15, когда решил не подавать питание через комбинацию «транзистор-диод». Проблема в том, что напряжение от таймера 555 изменяется в зависимости от величины нагрузки на выходе. Именно поэтому я рекомендовал для этого эксперимента реле с высокой чувствительностью. Обычно оно потребляет в три раза меньший ток по сравнению с реле стандартного типа. Мне показалось, что этого достаточно для проверки работоспособности. Примите во внимание, что я хотел подобрать один тип реле для всех экспериментов этой книги. Тем не менее, если вы планируете встроить эту схему в компьютер, и она непременно должна работать все время, даже когда ваша 9-вольтовая батарея немного разрядится, можно рассмотреть вариант замены на реле, работающее от 6 В. Правда, возникает вопрос, не будет ли выход таймера перегружать реле? Не обязательно. Некоторые реле устойчивы к перенапряжению. Например, технический паспорт 6-вольтового реле марки G5V-2-H1-DC6 компании Omron допускает подачу максимального напряжения в 180% от номинального. Как всегда, лучший совет — тщательно продумайте всю схему, рассмотрите варианты и сверьтесь с техническими паспортами компонентов.

• Защита компьютера. Чтобы сделать защиту еще более надежной, можно заменить все обычные винты их аналогами с индикацией вскрытия. Естественно, вам понадобится специальный инструмент, чтобы установить эти винты (или удалить их, если по каким-то причинам ваша система кодового доступа дала сбой).

• Обновление кода. Еще одним улучшением могла бы стать возможность изменения секретного кода при необходимости. Это будет сложно, если устройство спаяно на печатной плате, однако можно установить миниатюрные разъемы, которые позволят вам поменять провода местами.

• Саморазрушение компьютера. Для тех, кто подозрителен до крайних пределов, можно настроить все так, чтобы введение неправильного кода запускало второе реле, выдающее большой ток, который создаст значительную перегрузку, расплавит процессор и уничтожит жесткий диск. Можно рассмотреть установку «реле самоуничтожения», которое будет подавать повышенное напряжение на вход 5 В постоянного тока. Но я не стал бы рекомендовать этот вариант.

Впрочем, этот способ тоже обладает некоторыми достоинствами. Порча аппаратного обеспечения имеет больше преимуществ, чем программные средства для стирания данных: быстрота, трудность остановки и необратимые последствия. Поэтому, когда Роспотребнадзор [11] В оригинале — Recording Industry Association of America. — Ред. заявится к вам домой и попросит включить компьютер для поиска пиратских файлов, можете «случайно» дать им неправильный код разблокировки и спокойно подождать, пока запахнет расплавленная изоляция или возникнет вспышка рентгеновского излучения, если вы дошли до ядерного варианта (рис. 4.107).
