Чарльз Платт - Электроника для начинающих (2-е издание)

Нажатие любой из кнопок С, D и Е будет сбрасывать всю схему. Я добавил их только для того, чтобы сделать ввод правильной комбинации более сложным. Естественно, я предполагаю, что при сборке этой системы вы позаботитесь, чтобы все кнопки выглядели одинаково.

Что произойдет, если кто-то нажмет сразу несколько кнопок (при этом удерживая нажатой кнопку А)? Результат будет непредсказуемым. Если все кнопки Е, F, G и Н нажаты одновременно, то сработает реле (если только не нажата любая из кнопок В, С или D, останавливающих весь процесс). Возможность срабатывания при одновременном нажатии нескольких кнопок может рассматриваться как недостаток этой схемы, однако шанс нажать кнопки А, Е, F, G и Н, не нажав кнопку В, С или D, невелик. Чтобы еще сильнее снизить этот риск, можно добавить больше кнопок сброса параллельно кнопкам В, С и D.

Предположим, вы ввели правильную комбинацию. Последний логический элемент И подает 5 В на базу транзистора (см. рис. 4.105). Транзистор включается и начинает проводить ток. Это уменьшает сопротивление между контактом 2 таймера 555 и отрицательной шиной, и таким образом напряжение на выводе 2 понижается, а таймер запускается.

Таймер получает питание 9 В по отдельному проводу справа. Сигнал на выходе таймера должен быть достаточным для срабатывания реле. Теперь посмотрим, что делает реле: группа контактов справа обеспечивает альтернативный источник питания для шины 9 В.

Пока длится импульс таймера 555, контакты реле замкнуты. Пока реле замкнуто, оно питает всю схему, а заодно и таймер. Да, таймер питает реле, а реле питает таймер.

Теперь вы можете отпустить кнопку А, и реле будет оставаться блокированным, пока продолжается импульс от таймера. Этот импульс закончится приблизительно через 30 секунд, отключив питание реле, его контакты разомкнутся и выключат таймер, а также остальную схему. Теперь устройство вообще не потребляет энергии.

Группа контактов с левой стороны реле предназначена для подачи питания на кнопку включения компьютера. Таким образом, в течение короткого промежутка времени, пока таймер питает реле, вы сможете включить компьютер. Все остальное время кнопка включения работать не будет.

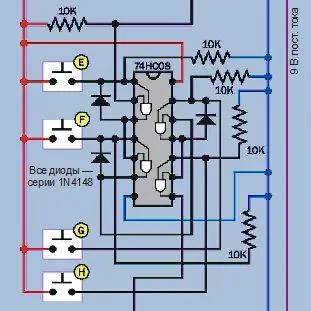

Теперь давайте взглянем на рис. 4.102. Это центральная секция схемы с реальной микросхемой 74НС08, содержащей четыре логических элемента И с двумя входами. Они выполняют ту же функцию, что и логическая схема на рис. 4.100. Вы можете сравнить эти две схемы и убедиться, что их функции идентичны. Главное отличие заключается в том, что из реальной схемы становится ясно, как должны быть установлены компоненты на самом деле, но понять алгоритм работы устройства проще, пользуясь логической диаграммой.

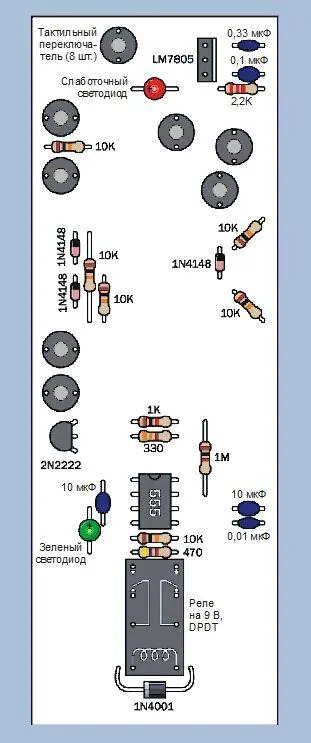

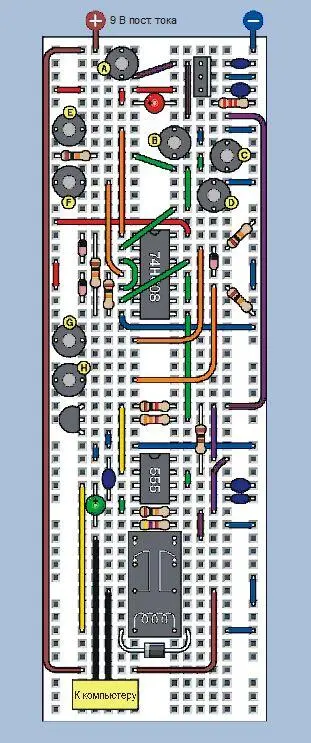

Полная версия устройства на макетной плате показана на рис. ЦВ-4.103. Этот проект вы не сможете проверить поэтапно: вам необходимо собрать схему полностью. Номиналы и расположение компонентов указаны на рис. 4.104.

Будьте внимательны и не перепутайте два напряжения питания в этой схеме. Напряжения 5 В недостаточно для управления реле, а напряжение 9 В повредит логическую микросхему. Левая шина на макетной плате предназначена для подачи питания 5 В. Первичное постоянное напряжение 9 В подается к реле по коричневому проводу в левой части макетной платы (см. рис. ЦВ-4.103). Фиолетовые провода справа подают напряжение 9 В либо при нажатии кнопки А, либо при замыкании правых контактов реле.

• Коричневый цвет провода указывает на первичное напряжение 9 В от батареи или сетевого адаптера.

• Пурпурный или фиолетовый цвет — это провода от источника питания 9 В, который подключается либо с помощью реле, либо кнопкой А.

• Красный цвет — это шины 5 В постоянного тока, который обеспечивает стабилизатор напряжения.

После того как вы соберете схему, подключите 9-вольтовый источник питания, нажмите и удерживайте кнопку А. При этом зажигается красный светодиод, но больше ничего не происходит.

Пока вы удерживаете нажатой кнопку А, нажмите и отпустите каждую из кнопок Е, F, G и Н в указанной последовательности, сверху вниз. Когда вы завершите последовательность нажатий, загорится зеленый светодиод, показывая, что реле замкнуто, и вы успешно разблокировали устройство.

Отпустите кнопку А — светодиод должен продолжать гореть еще около 30 секунд, прежде чем схема автоматически отключится. Во время этого 30-секундного периода, если это устройство установлено в вашем компьютере, то у вас есть возможность запустить его.

После того как схема отключится, она совсем не потребляет энергии. При питании от 9-вольтовой батареи этот элемент питания прослужит без преувеличения несколько лет.

Попробуйте снова нажать кнопку питания и нажмите те же кодовые кнопки, но в другой последовательности. Также попробуйте нажать какие-либо из кнопок В, С и D. Зеленый светодиод не загорится и реле не сработает.

Предположим, вы вмонтировали в компьютер это устройство. Чтобы взломать код, кто-то должен знать, что:

• необходимо нажать и удерживать кнопку А во время ввода правильной последовательности;

• если нажать неправильную кнопку, то код необходимо ввести заново с самого начала;

• активными являются только кодовые кнопки Е, F, G и Н, и они должны быть нажаты именно в такой последовательности.

Что касается меня, то такое устройство выглядит очень секретным. Но если вы желаете увеличить секретность, то всегда сможете добавить еще больше кнопок!

Настройте мультиметр на прозвонку цепи и подключите его щупы (с помощью зажимов «крокодил» тестовых проводов) к выходу схемы, обозначенному «К компьютеру» на рис. ЦВ-4.103. Эти два провода не несут никакого напряжения, и поэтому мультиметр должен быть установлен на прозвонку цепи, чтобы выяснить, замкнуты ли внутренние контакты реле.

Введите правильную кодовую комбинацию кнопок, и мультиметр должен подать звуковой сигнал. Отпустите кнопку А, и мультиметр должен продолжать подавать звуковой сигнал, пока таймер 555 питает реле. В конце цикла таймера реле размыкается и мультиметр прекращает подавать сигнал.
