Разница в скорости не имеет для нас значения, поскольку мы не будем собирать схемы, которые работают на частоте в несколько миллионов герц.

Разница в цене между семействами микросхем обычно незначительна, если их покупают в малых количествах.

Низковольтные микросхемы не подходят для наших целей, поскольку почти все они предназначены для поверхностного монтажа, к тому же нам потребовался бы источник питания низкого напряжения. Поскольку с микросхемами для поверхностного монтажа намного сложнее иметь дело, а их единственным главным преимуществом является компактность, я не стану их использовать. Аналоги в DIP-корпусах имеют те же логические функции.

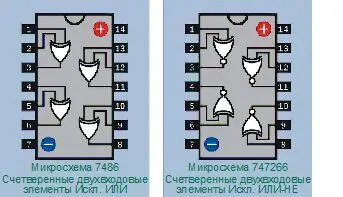

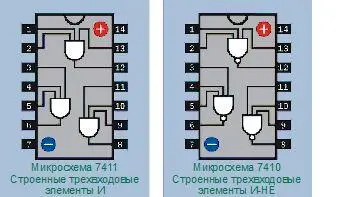

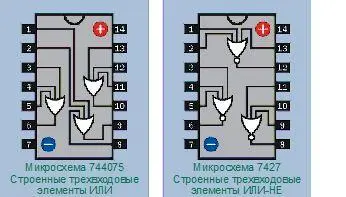

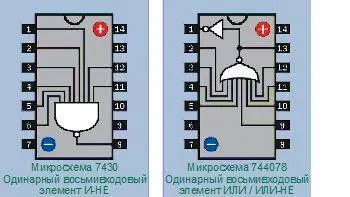

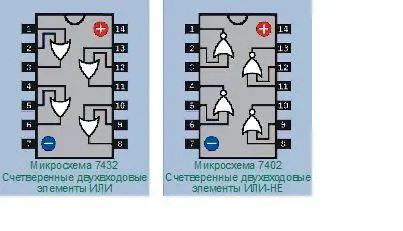

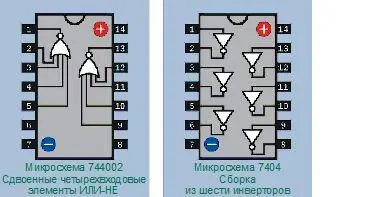

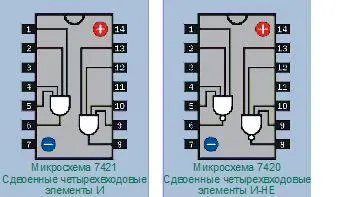

Внутренние соединения доступных в настоящее время микросхем серии НС с 14-ю выводами для установки в монтажные отверстия показаны на рис. 4.81, 4.91-4.97.

Маркировка всех этих микросхем упрощена. Так, микросхема 7400 может иметь фактический номер компонента 74НС00, 74НСТ00 и т. д., с другими предшествующими и последующими кодовыми обозначениями; но, в общем, она относится к микросхемам 7400, и поэтому я обозначил ее здесь именно так.

Очень важно сверить цоколевку логических микросхем с диаграммами из этой книги или из технического паспорта, прежде чем использовать их. Может казаться, что конфигурация внутренних соединений аналогичная, но бывают и исключения.

Разрешается:

• Можно подключать вход логического элемента напрямую к стабилизированному источнику питания, к положительной или к отрицательной шине.

• Можно подключать выход от одного логического элемента напрямую ко входу другого.

• Выход от одного логического элемента может питать входы нескольких других (это называется «разветвлением»). Точное количество входов зависит от микросхемы, но в серии 74НСхх вы всегда сможете к одному логическому выходу подключить как минимум десять входов.

• Выход логической микросхемы может управлять запуском (контакт 2) таймера 555, при условии что таймер питается от того же источника напряжением 5 В.

• Низкий логический уровень не обязательно равен нулю. Логические элементы 74НСхх будут воспринимать любое напряжение меньше 1 В как «низкое».

• Высокий уровень не обязан быть равным 5 В. Логические элементы 74НСхх будут воспринимать любое напряжение выше 3,5 В как «высокое».

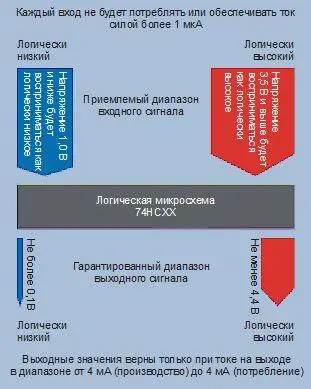

Приемлемые диапазоны для входов и минимальные гарантированные значения для выходов логических микросхем показаны на рис. 4.98.

Не разрешается:

• Никаких «плавающих» входов! У КМОП-микросхем, таких как семейство НС, вы всегда должны подключить все входы к определенному напряжению. Это относится и к входам тех логических элементов, которые не задействованы.

• К любому переключателю или кнопке следует подключить подтягивающий или стягивающий резистор, чтобы при размыкании контактов вход микросхемы не «плавал».

• Нельзя питать логические микросхемы серии 74НСхх от нестабилизированного источника или подавать напряжение выше или ниже 5 В.

• Будьте осторожны, когда подключаете к выходу логической микросхемы 74НСхх светодиоды. Вы можете снять с микросхемы ток силой до 20 мА, но это понизит выходное напряжение. Если вы подаете это напряжение также и на вход второй микросхемы, то напряжение может снизиться настолько, что вторая микросхема не распознает его как «высокое». В общем, старайтесь не использовать логический выход для питания светодиода одновременно с другой логической микросхемой. Всегда проверяйте силу тока и напряжение, когда изменяете схему или создаете новую.

• На протяжении всей этой книги применяются слаботочные светодиоды в сочетании с выходами логических микросхем; я думаю, что это хорошая практика, которую стоит взять на заметку — на тот случай, когда выход, питающий светодиод, понадобится в дальнейшем для подачи сигнала на логический вход для другой микросхемы.

• Никогда не подавайте значительное напряжение или большой ток на выход логического элемента.

• По этой же причине не соединяйте выходы от двух или более логических элементов вместе.

Как видите, списки получились довольно внушительными. Но настало время для вашего первого настоящего проекта с использованием логической микросхемы.

Допустим, вы желаете, чтобы другие люди не смогли воспользоваться вашим компьютером. Можно предложить два способа защиты: с помощью программного обеспечения или с помощью аппаратных средств. Программное обеспечение может быть реализовано в виде запускающей программы, которая приостанавливает нормальную последовательность загрузки и запрашивает пароль. Это оказалось бы лишь чуть более надежным, чем парольная защита, которая является стандартной функцией операционных систем Windows и Mac.
