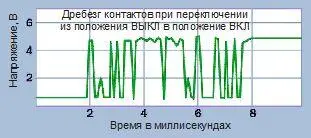

Существует много способов устранения дребезга контактов, но основным является использование триггера.

• Макетная плата, монтажный провод, кусачки, инструмент для зачистки проводов, мультиметр

• Источник питания на 9 В (батарея или сетевой адаптер)

• Логическая микросхема 74НС02 (1 шт.), логическая микросхема 74НС00 (1 шт.)

• Однополюсные ползунковые переключатели на два направления (2 шт.)

• Слаботочные светодиоды (3 шт.)

• Резисторы с номиналами 680 Ом (2 шт.), 10 кОм (2 шт.) и 2,2 кОм (1 шт.)

• Конденсаторы емкостью 0,1 мкФ (1 шт.) и 0,33 мкФ (1 шт.)

• Стабилизатор напряжения LM7805 (1 шт.)

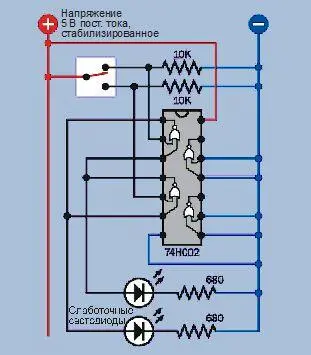

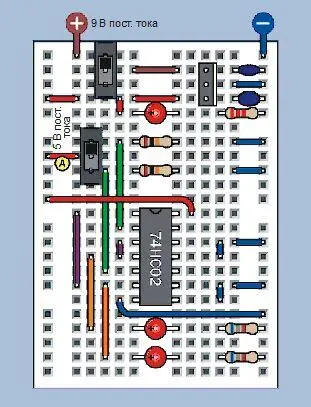

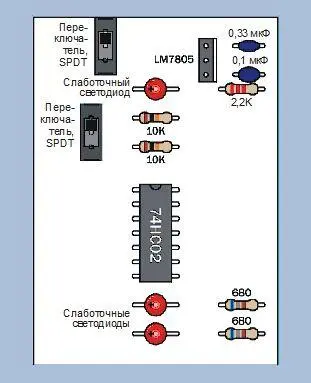

Соберите компоненты на макетной плате, как показано на рис. 4.124. Электрическая схема этой установки приведена на рис. 4.125, а расположение и номиналы компонентов — на рис. 4.126. Когда вы подадите питание, один из светодиодов, размещенных в нижней части платы, должен включиться.

Теперь мне хотелось бы, чтобы вы сделали нечто странное. Пожалуйста, отключите провод, обозначенный буквой А на рис. 4.124. Просто выньте перемычку из платы. Если вы сверитесь со схемой на рис. 4.125, то увидите, что вы отключили питание от подвижного контакта переключателя, оставив входы двух элементов ИЛИ- НЕ соединенными только со своими стягивающими резисторами.

Возможно, вас удивит тот факт, что светодиод продолжает гореть.

Вставьте перемычку обратно в плату, переведите переключатель в противоположное положение, и первый светодиод должен погаснуть, а другой зажечься. Снова выньте перемычку, и опять- таки светодиод останется включенным.

Выводы:

• Триггеру необходим только начальный входной импульс, например, от переключателя.

• После этого он игнорирует сигналы на этом входе.

Триггер можно создать из двух логических элементов ИЛИ-НЕ или двух элементов И-НЕ. В любом случае, для проверки его функционирования вам потребуется переключатель на два направления.

Совет

Собирайте триггер на элементах ИЛИ-НЕ, если переключатель на два направления обеспечивает высокий уровень сигнала. Используйте элементы И-НЕ, если переключатель на два направления выдает низкий уровень.

Я уже трижды упомянул переключатель на два направления (на самом деле, четыре раза, если учесть и это предложение), поскольку по какой- то непонятной причине в большинстве книг для начинающих не акцентировано внимание на этом. Когда я только начинал изучать электронику, я чуть не сошел с ума, пытаясь понять, каким образом два элемента ИЛИ-HE или И-НЕ могут устранить дребезг простого однополюсного кнопочного переключателя на одно направление — пока я, наконец, не сообразил в чем здесь ошибка. Причина в том, что когда вы подаете питание в схему, элементам ИЛИ-HE (или И-НЕ) следует сообщить, в каком состоянии они должны начинать работу. Их начальное состояние зависит от того, в каком положении находится переключатель. Однополюсная кнопка на одно направление не может этого сделать, когда она не нажата. Поэтому для «чистоты эксперимента» нужен переключатель на два направления. (Теперь я упомянул его в пятый раз.)

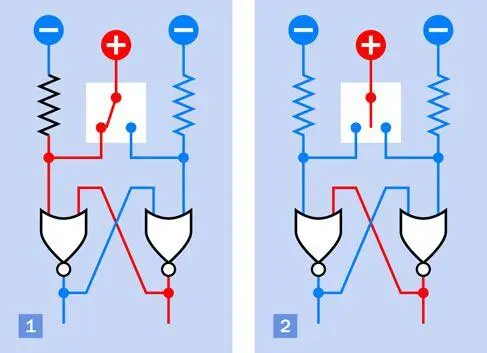

На рис. 4.127 и 4.128 последовательно показаны изменения, которые возникают в элементах ИЛИ-HE, когда переключатель переводится из одного положения в другое. Для удобства я привел также рис. 4.129, на котором показаны логические состояния на выходе элемента ИЛИ- НЕ для каждой комбинации входов (см. также рис. ЦВ-4.88).

Обратимся вначале к рис. 4.127. На первом шаге переключатель подает положительный потенциал на левый логический элемент, преодолевая отрицательное смещение от стягивающего резистора, и таким образом мы можем быть уверены, что на одном входе элемента ИЛИ-НЕ слева присутствует высокий логический уровень. Поскольку высокий уровень на любом входе будет приводить к появлению низкого уровня на выходе элемента ИЛИ-НЕ (как показано на рис. 4.129), то этот низкий уровень будет передаваться на вход элемента ИЛИ-НЕ справа. Оба входа этого элемента окажутся в низком состоянии, следовательно, уровень на выходе будет высоким. Этот сигнал подан на вход элемента ИЛИ-НЕ слева. Таким образом, состояние устройства остается стабильным.

Теперь перейдем к более сложной ситуации. Предположим, что на втором шаге вы передвинули переключатель так, что он не касается своих контактов (как показано на рис. 4.127 справа).

Или предположим, что хороший контакт отсутствует вследствие дребезга переключателя. Или допустим, что вы отключили переключатель полностью. При отсутствии контакта уровень сигнала на левом входе левого элемента ИЛИ- НЕ под действием стягивающего резистора сменяется с высокого на низкий. Но на правом входе этого элемента остается высокий потенциал, а одного положительного входа достаточно для того, чтобы на выходе элемента ИЛИ-HE сохранялся низкий уровень. Таким образом, ничего не меняется. Другими словами, устройство фиксируется в таком состоянии, независимо от того, был ли отключен переключатель.

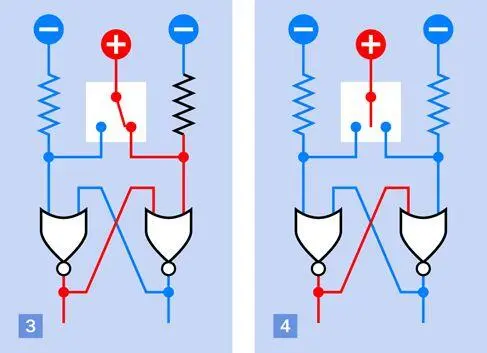

Обратимся к рис. 4.128. Если переключатель переведен вправо и подает положительное напряжение на правый вывод правого элемента ИЛИ-HE, этот элемент распознает, что сейчас у него высокий логический входной сигнал, и поэтому он меняет свой логический выход на низкий. Этот сигнал передается на другой элемент ИЛИ-HE, у которого теперь оба входа с низким уровнем, поэтому его выход переходит в высокое состояние и этот уровень поступает на правый элемент ИЛИ-НЕ.
