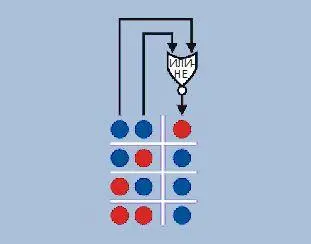

Таким образом, выходные состояния двух элементов ИЛИ-HE меняются местами. Они переключаются, а затем фиксируются, даже если контакт переключателя размыкается, как показано на четвертом шаге.
Если дребезг переключателя настолько сильный, что подвижный контакт постоянно колеблется между одним контактом и другим, то такая схема работать не будет. Она действует только в том случае, если подвижный контакт замыкается с одним из неподвижных, или если соединение полностью разрывается. Сказанное верно для однополюсного переключателя на два направления.
Устранение дребезга с помощью элементов И-НЕ

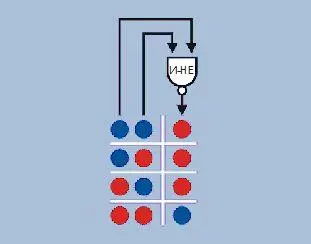

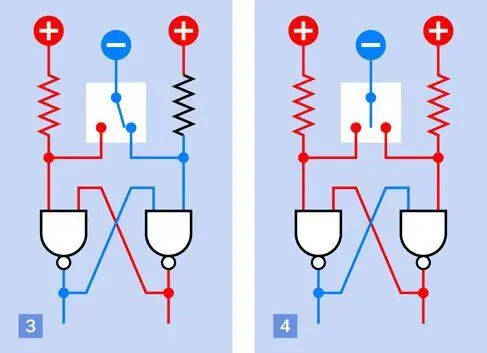

На схемах, изображенных на рис. 4.130 и 4.131, показана аналогичная последовательность событий, если переключатель соединяет входы двух элементов И-НЕ с отрицательной шиной. Чтобы освежить знания о поведении элемента И-НЕ, я добавил рис. 4.132 (см. рис. 4.87).
Если вы пожелаете проверить работу схемы с элементами И-НЕ самостоятельно, можно использовать микросхему 74НС00, указанную в перечне компонентов для этого эксперимента. Будьте, однако, внимательны: соединение элементов ИЛИ-НЕ и И-НЕ внутри микросхем различно. Вам придется изменить некоторые перемычки на макетной плате, поскольку данные микросхемы имеют разную цоколевку и не взаимозаменяемы. Для уточнения смотрите рис. 4.81 и 4.91.
Асинхронный и синхронный режимы
Схемы с элементами ИЛИ-НЕ и И-НЕ являются примерами асинхронного триггера, названного так потому, что он реагирует на мгновенное состояние переключателя и фиксируется в одном из состояний. Вы можете использовать эту схему каждый раз, когда вам надо устранить дребезг переключателя (при условии, что это переключатель на два направления).



Более сложная версия — тактируемый (синхронный) триггер, который требует, чтобы вначале были заданы состояния каждого входа, а затем подан тактовый импульс, вызывающий переключение триггера. Тактовый импульс должен быть четким и точным; это означает, что если вы подаете его через переключатель, то нужно устранить его дребезг (возможно, с помощью другого триггера асинхронного типа). Учитывая эти обстоятельства, я неохотно согласился на использование тактируемых триггеров в этой книге. Они, на мой взгляд, слишком сложны для начинающих. Если вы желаете узнать о триггерах подробнее, то более детально они описаны в книге «Электроника. Логические микросхемы, усилители и датчики для начинающих» Ч. Платта. Это непростая тема.
А что если вам необходимо устранить дребезг переключателя или кнопки на одно направление? Да, это действительно проблема! Одно из решений — купить специальную микросхему, например серии 4490 («схема для устранения дребезга»), которая содержит цифровую линию задержки. Микросхема МС14490 компании On Semiconductor, например, содержит шесть цепей для шести отдельных входов, каждый с внутренним подтягивающим резистором. Однако это довольно дорогой компонент: более чем в десять раз дороже микросхемы 74НС02, содержащей элементы ИЛИ-HE. Вообще говоря, вы серьезно облегчите себе жизнь, если будете избегать переключателей на одно направление и применять переключатели (или кнопки) на два направления, у которых проще устранить дребезг.
Можно также воспользоваться таймером 555, работающим в режиме триггера. Мое предпочтение этого варианта теперь выглядит более логичным.
Эксперимент 24. Сыграем в кости
Электронные устройства, имитирующие бросок одного или двух игральных кубиков, существуют уже несколько десятилетий. Тем не менее, новые варианты схем появляются до сих пор, и этот проект дает возможность узнать больше о логических микросхемах и в конечном итоге завершается чем-то полезным. В особенности мне хочется познакомить вас с двоичным кодом, универсальным языком цифровых микросхем.
Что вам понадобится
• Макетная плата, монтажный провод, кусачки, инструмент для зачистки проводов, мультиметр
• Источник питания на 9 В (батарея или сетевой адаптер)
• Таймер 555 (1 шт.)
• Логическая микросхема 74НС08 (1 шт.), логическая микросхема 74НС27 (1 шт.), логическая микросхема 74НС32 (1 шт.)
• Двоичный счетчик 74НС393 (1 шт.)
• Кнопка (1 шт.)
• Однополюсные ползунковые переключатели на два направления (2 шт.)
• Резисторы с номиналами 100 Ом (6 шт.), 150 Ом (6 шт.), 220 Ом (7 шт.), 330 Ом (2 шт.), 680 Ом (4 шт.), 2,2 кОм (1 шт.), 10 кОм (2 шт.) и 1 МОм (1 шт.)
• Конденсаторы емкостью 0,01 мкФ (2 шт.), ОД мкФ (2 шт.), 0,33 мкФ (1 шт.), 1 мкФ (1 шт.) и 22 мкФ (1 шт.)
• Стабилизатор напряжения LM7805 (1 шт.)
• Слаботочные светодиоды (15 шт.)
• Стандартный светодиод (1 шт.)
Двоичный счетчик
В основе каждого варианта электронных игральных костей лежит какая-либо микросхема счетчика. Часто это десятичный счетчик с десятью «дешифрованными» выходами, которые активируются по одному в определенной последовательности. Игральная кость имеет лишь шесть поверхностей, но если вы соедините седьмой вывод счетчика с выводом сброса, то счетчик будет перезапускаться после того, как дойдет до 6.
Я всегда люблю делать все немного иначе, поэтому решил отказаться от десятичного счетчика, отчасти потому, что мне был нужен двоичный счетчик, чтобы удовлетворить желание продемонстрировать двоичный код. Это немного увеличивает сложность схемы, но обогащает процесс обучения — и когда все будет уже сказано и сделано, вы получите устройство, которое «бросает» два игральных кубика с помощью простой микросхемы счетчика и легко умещается на макетной плате.

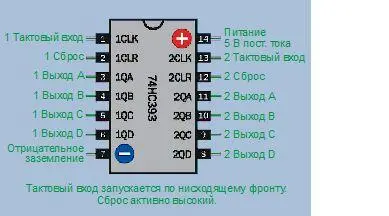

Выбранная мною микросхема счетчика 74НС393 очень популярна. В действительности она содержит два счетчика, но второй на данный момент можно проигнорировать. Цоколевка микросхемы приведена на рис. 4.133.

Производители имеют странную привычку обозначать функции выводов цифровых микросхем как можно меньшим количеством букв. Иногда эти «таинственные» сокращения очень трудно понять. Чтобы привести вам пример, на рис. 4.137 внутри контура микросхемы выводы обозначены с помощью сокращений, которые я нашел в техническом паспорте компании Texas Instruments. (Чтобы запутать дело еще сильнее, другие производители употребляют собственные сокращения. Единого стандарта нет.)
