К апрелю 1912 г. Технический отдел подготовил два варианта проекта — А7, предусматривавший вооружение из пяти двухорудийных башен, как у «Бретани», и A7bis, в котором предлагалось разместить главный калибр в трех четырехорудийных башнях, что обеспечивало преимущество в два орудия. Поскольку проект A7bis давал еще и экономию водоизмещения порядка 600 тонн[* Вес двухорудийной башни составлял 1030 т, четырехорудийной — 1500 т. Таким образом, пять двухорудийных установок весили 5150 т, две двух— и две четырехорудийные — 5060 т, тогда как три четырехорудийные — всего 4500 т.], то 5 июля 1912 г. флот сделал однозначный выбор в его пользу.

Средняя артиллерия в первоначальном варианте состояла из двадцати двух 138-мм орудий, затем вместо четырех из них решили установить двенадцать новых 100-мм пушек (при равной весовой нагрузке), но поскольку последние так и не были вовремя приняты на вооружение, то в окончательном варианте вернулись к батарее единого калибра, однако увеличив число 138-мм орудий до двадцати четырех. Технический отдел намеревался разместить их в необычных спаренных казематных установках, но в таком случае не удавалось обеспечить достаточную гибкость сосредоточения огня на угрожаемых направлениях, поэтому в конце концов средняя артиллерия получила привычное казематное расположение — восемь групп по три орудия в каждой. Бронирование по сравнению с «Бретанью» было усилено, что привело к росту осадки — в полном грузу она превышала 9 м.

Разработчиками проекта было подготовлено два варианта силовой установки: первый — с четырьмя паровыми турбинами прямого действия, как на типе «Бретань»; во втором предлагалась комбинированная установка с двумя паровыми турбинами, работавшими на внутренние валы, и двумя четырехцилиндровыми паровыми машинами тройного расширения, работающими на внешние валы и предназначавшимися для крейсерского хода. Это должно было обеспечить заметную экономию топлива, так как турбины прямого действия того времени были довольно «прожорливыми». В конечном итоге, данный вариант и был выбран для четырех кораблей, пятый же должен был составить одну дивизию в тремя строившимися линкорами типа «Бретань», поэтому для него была выбрана чисто турбинная силовая установка.

В окончательном варианте проекта новые линкоры имели длину между перпендикулярами 170,6 м, по ватерлинии — 175,0 м, наибольшую — 176,4 м, ширину 27,0 м и осадку 8,65 м. Высота надводного борта на форштевне составляла 6,85 м, на ахтерштевне — 4,6 м. Водоизмещение при полной нагрузке достигало 25230,766 т, поэтому в документах новые линкоры обозначались как «25200-тонные».

Таким образом, корабли типа «Нормандия» оказались меньше любого из зарубежных сверхдредноутов первого поколения (британский «Айрон Дьюк» — 25 820 т, немецкий «Кёниг» — 25 390 т, американский «Пенсильвания» — 31 400 т), не говоря уже о более мощных линкорах с 15-дюймовой артиллерией главного калибра (британский «Куин Элизабет» — 27 500 т, итальянский «Франческо Караччоло» — 29 260 т).

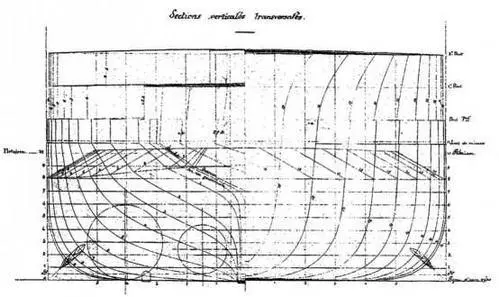

В архитектуре кораблей отчетливо прослеживаются черты, типичные для французского кораблестроения начала XX в. Корпус имел весьма тяжеловесные очертания: прямой форштевень, плавно закруглявшийся к килю; совершенно плоские палубы, без подъема к носовой части; борта без привычного завала внутрь; небольшой развал носовых шпангоутов. С другой стороны, весьма необычной была форма кормовой оконечности с двумя параллельно расположенными рулями балансирного типа площадью 20,7 м². Линкоры имели протяженный полубак, тянувшийся до самой кормовой башни, и необычную форму носовой надстройки, широкий нижний уровень которой простирался почти от борта до борта. Благодаря ей носовая башня располагалась высоко над уровнем ватерлинии, что должно было облегчить ее использование в свежую погоду. Лаконичный силуэт дредноутов завершали две широкие дымовые трубы и высокая грот-мачта. Общий вес корпуса составлял 6969,61 т, коэффициент общей полноты корпуса — 0,60.

В деталях силовые установки всех пяти кораблей отличались друг от друга. «Нормандия» и «Фландр» оснащались турбинами системы «Парсонс», «Гасконь» — системы «Рато-Бретань», а «Лангедок» — системы «Шнайдер-Золли». Ступеней заднего хода турбины не имели, поэтому ходить кормой вперед линкоры могли исключительно под паровыми машинами. Они же обеспечивали 16-узловую крейсерскую скорость. Для последнего корабля серии — «Беарна» — предназначался четырехвальный турбозубчатый агрегат системы Парсонса. Количество и типы котлов также были различными: «Нормандия» и «Гасконь» должны были получить по 21 водотрубному котлу Гюйо — Дю Тампля, «Фландр» и «Лангедок» — по 28 котлов Бельвилля, «Беарн» — 21 котел Никлосса. Все они имели смешанное отопление. Рабочее давление пара — 20 атм.

Силовая установка занимала в средней части корпуса четыре отсека, разделенных отсеками погребов средней башни главного калибра и противоминной артиллерии. Считая от носа, шли котельные отделения №1 и №2 с шестью котлами в каждом (на линкорах с 21 котлом), затем погреба 138-мм калибра, самое большое котельное отделение N93, в котором стояло девять котлов, подбашенное отделение средней башни, машинное отделение и отделение главных конденсаторов.

Главные механизмы размещались в пределах одного водонепроницаемого отсека, разделенного двумя продольными переборками на три отделения. Четырехцилиндровые паровые машины тройного расширения стояли в изолированных отделениях, причем их конденсаторы были вынесены в отдельный отсек, тогда как турбины вместе со своим конденсатором располагались в общем отделении. На паровой магистрали в машинном отделении имелось три главных паровых клапана. Каждая паровая машина могла работать независимо, а турбины работали только совместно: пар поступал сначала в турбину высокого давления, затем в турбину низкого давления и из нее сбрасывался на конденсатор.

Проектная мощность силовой установки составляла 32000 л.с., что должно было обеспечить скорость полного хода 21 уз. При этом имелась возможность кратковременного увеличения мощности до 45 000 л.с. и скорости — до 22 узлов. Корабли приводились в движение четырьмя винтами, при этом внешние были четырехлопастными диаметром 5,2 м и шагом 6,37 м (частота вращения на полном ходу — 115 об/мин), а внутренние — трехлопастными диаметром 3,1 м (280 об/мин на полном ходу).
