В рамках программы «ленд-лиза» самолеты OS2U-3 поставлялись ряду латиноамериканских государств. Так, в самом конце 1942 г. 15 таких гидропланов получили ВВС Чили. Самолеты применялись для патрулирования протяженной береговой линии этого государства. Последние из них дослужили до 1957 г. Такой же долгой была и карьера «Кингфишеров» в ВМС Уругвая: получив в конце 1942 г. шесть OS2U-3, они эксплуатировали их до 1958 г. Также шесть таких самолетов было поставлены Мексике. А три «Кингфишера», принадлежавших Доминиканской Республике, впоследствии попали на Кубу. Один из них (на колесном шасси) в 1958 г. даже стал трофеем повстанцев — за что и удостоился чести быть помещенным в музей.

Два самолета попали в Советский Союз. Весной 1944 г. в счет доли при разделе трофейных итальянских кораблей американцы временно предоставили СССР легкий крейсер «Милуоки». 24 августа 1944 г. «Милуоки», переименованный в «Мурманск», прибыл на Северный флот. На борту крейсера имелись два OS2U-3 — из числа двух десятков машин, ранее эксплуатировавшихся Великобританией и возвращенных США. Машины были освоены советскими морскими летчиками и успешно эксплуатировались на Севере. В боевых операциях они, по-видимому, не участвовали (так как «Мурманск» в основном стоял на якоре в Архангельске), но совершали тренировочные и различные вспомогательные полеты. Эти самолеты сохранили стандартный для того времени бело-серый американский морской камуфляж, но снизу на крыльях и на бортах фюзеляжа (за кабиной наблюдателя) появились красные звезды с белой окантовкой. На рулях поворота нанесли тактические номера «1» и «2». И.А.Платонов, совершивший несколько вылетов на «Кингфишере» (в том числе и с катапультированием), рассказывал, что американский гидросамолет производил довольно заурядное впечатление, но не имел существенных дефектов в пилотировании. «Милуоки» вместе с самолетами вернули американцам в 1947 г.

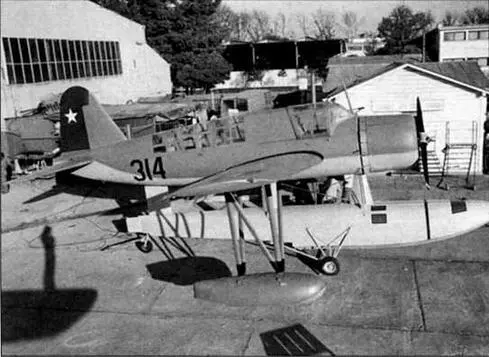

Чилийский «Кингфишер»

Один из двух OS2U-37 эксплуатировавшихся в СССР

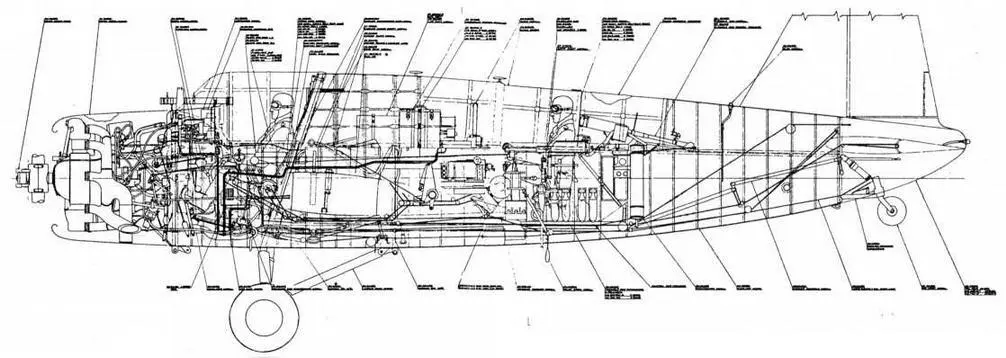

Компоновочная схема «Кингфишера»

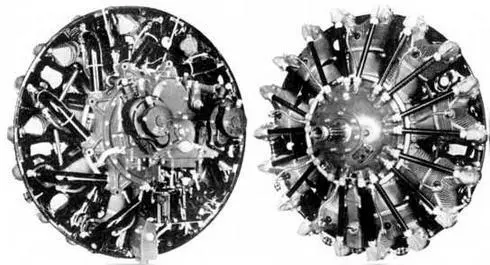

Двигатель R-985

Самолет OS2U представляет собой двухместный одномоторный моноплан цельнометаллической конструкции со среднерасположенным крылом и однокилевым хвостовым оперением. Силовой набор фюзеляжа сварной, с широким применением точечной сварки. Двигатель установлен в передней части фюзеляжа на трубчатой мотораме, которая крепилась к усиленному шпангоуту, выполнявшему одновременно и роль противопожарной перегородки. Пилотскую кабину для улучшения обзора максимально вынесли вперед, чтобы крыло не мешало обзору при взлете и посадке. С этой же целью несколько приподняли кресла членов экипажа. В передней части фонаря кабины устанавливался комбинированный (стрелковый/бомбовый) прицел Мк 111-2. Приборное оборудование позволяло выполнять полет днем и ночью, в простых и сложных метеорологических условиях. Приборная доска, правая и левая панели кабины летчика имеют красную подсветку. Сразу за пилотским креслом находится основной топливный бак, с заправочной горловиной вверху фюзеляжа, прямо над баком. Далее расположена кабина летчика-наблюдателя (стрелка-радиста), где установлена радиостанция, навигационное оборудование и приборы, дублировавшие пилотские. Удобное кресло наблюдателя выполнено единым блоком с турельной пулеметной установкой. Оно регулировалось по высоте и вращалось на 360°. На турели закреплен пулемет «Кольт-Браунинг» калибра 7,62 мм. Подача боеприпасов ленточная. Боекомплект из 600 патронов размещался в съемной коробке. В отсеке за кабиной наблюдателя размещалась спасательная надувная лодка.

Крыло самолета двухлонжеронное с дюралевыми нервюрами и металлической работающей обшивкой. На модификации OS2U-3 во внутреннем пространстве крыла устанавливались два протестированных топливных бака, по одному в каждом консоли. Механизация крыла включает элероны и щелевые закрылки большой площади, позволявшие улучшить взлетно-посадочные характеристики. Обшивка элеронов и закрылков полотняная. На поверхности закрылков вблизи фюзеляжа имеются металлические накладки, на которые при посадке в кабину мог становиться наблюдатель. На левой консоли крыла закреплена штанга приемника воздушного давления (ПВД), а на законцовках — аэронавигационные огни.

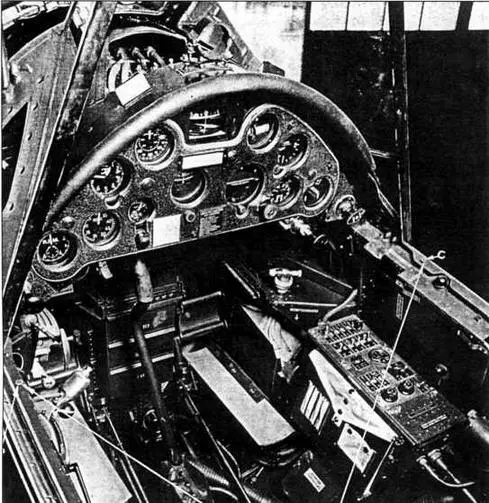

Кабина пилота «Кингфишера»

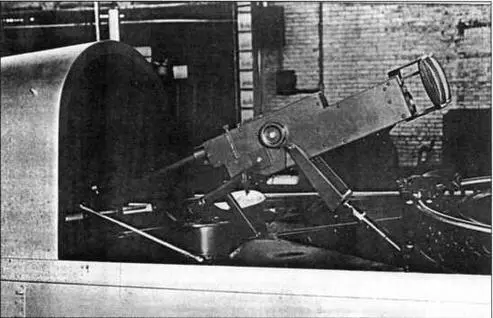

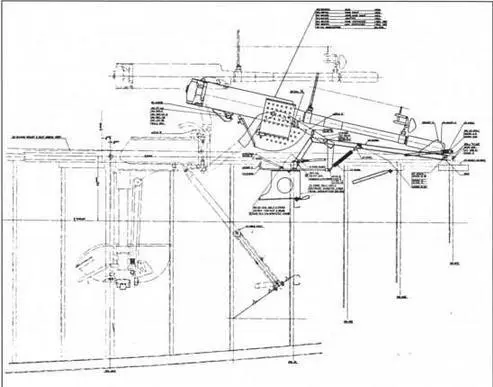

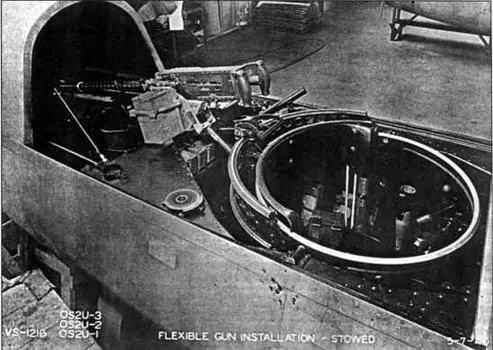

Оборонительная пулеметная установка

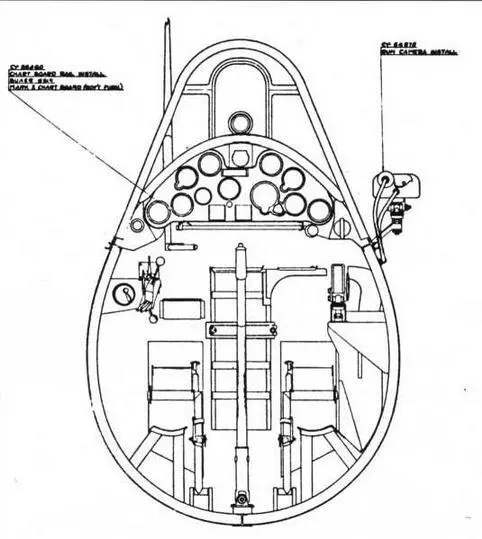

Flexible gun camera

Горизонтальное оперение — двухлонжеронное с дюралюминиевыми нервюрами и обшивкой. Рулевые поверхности обтянуты полотном и снабжены триммерами, управляемыми пилотом с помощью рычажков в кабине. Киль выполнен заодно с фюзеляжем. Проводка управления рулями высоты жесткая (трубчатые тяги), а рулем поворота — гибкая (тросы).

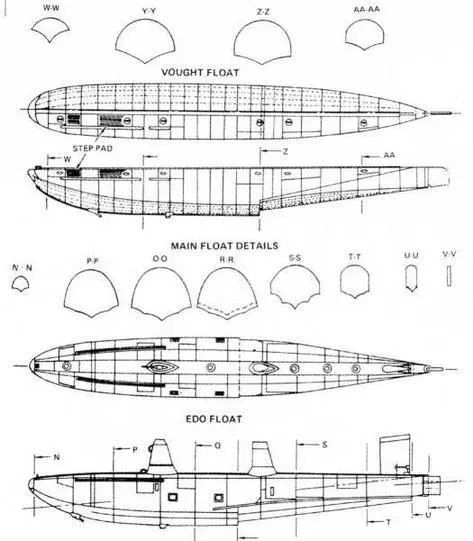

Поплавковое шасси состоит из одного большого центрального поплавка и двух вспомогательных подкрыльевых. Форма последних несколько раз менялась в ходе серийного производства. В задней части центрального поплавка закреплен водяной руль с тросовым управлением от педалей пилота. Имеется возможность установки перекатного шасси на центральный поплавок, а также замены поплавкового шасси колесным неубирающимся.
