Силовая установка — девятицилиндровый звездообразный двигатель воздушного охлаждения фирмы «Пратт энд Уитни» R-985 различных модификаций мощностью 450 л.с. Благодаря продуманной конструкции крепления к мотораме его демонтаж осуществлялся тремя механиками за 20 минут. Удобству обслуживания способствуют быстросъемные панели капота. Для запуска двигателя использовался сжатый воздух. Двухлопастный винт изменяемого шага, как правило, не имел кока. Только на последних сериях самолетов втулку винта прикрыли обтекателем.

Стрелковое вооружение включало два пулемета «Кольт- Браунинг» калибра 7,62 мм. Первый, с боезапасом 500 патронов, неподвижно устанавливали в передней части фюзеляжа, сразу за приборной доской летчика, и снабжен синхронизатором. Второй находится на турели в кабине наблюдателя. Гашетка переднего пулемета находилась на ручке управления самолетом. Две бомбы калибра до 100 фунтов (в перегрузе до 325 фунтов) подвешивались на подкрыльевых балочных держателях.

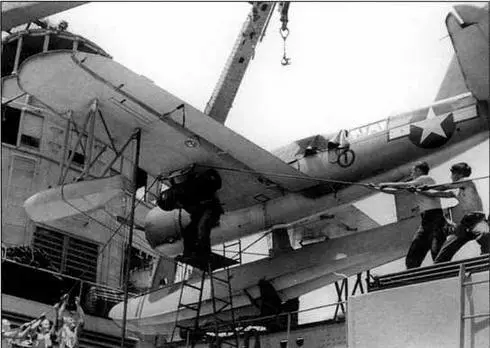

«Кингфишер» на катапульте линкора «Нью-Йорк». Под крылом самолета подвешена глубинная бомба

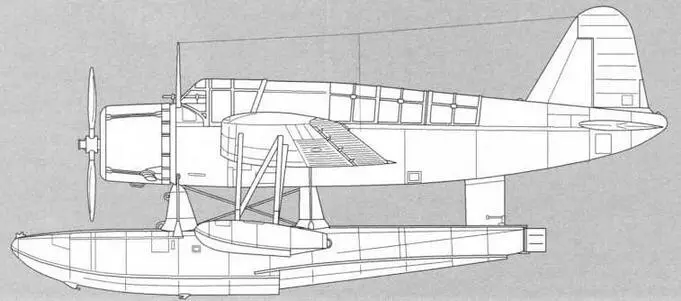

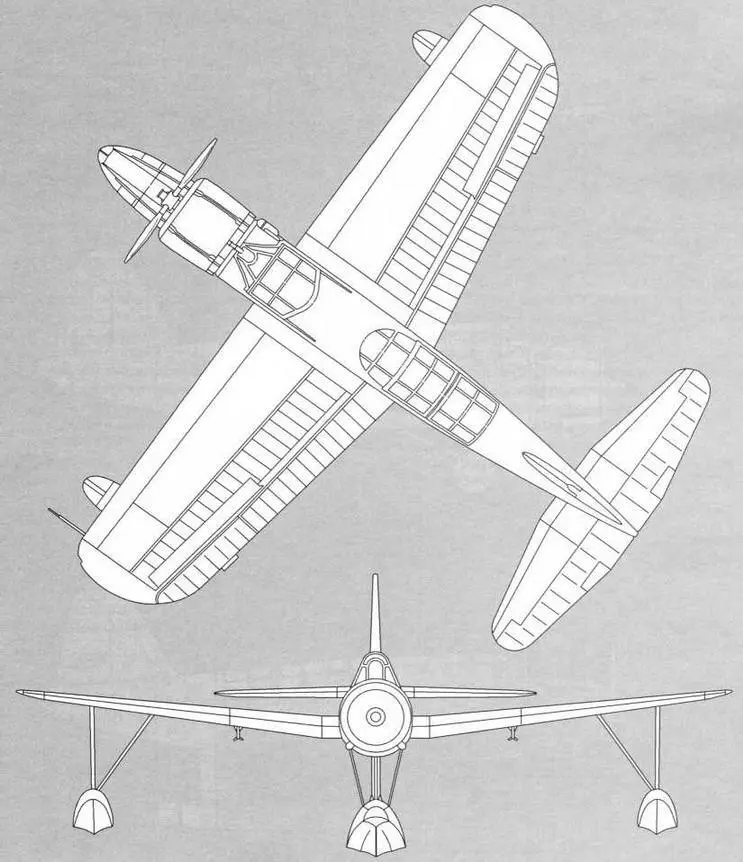

XOS2U-1

XOS2U-1

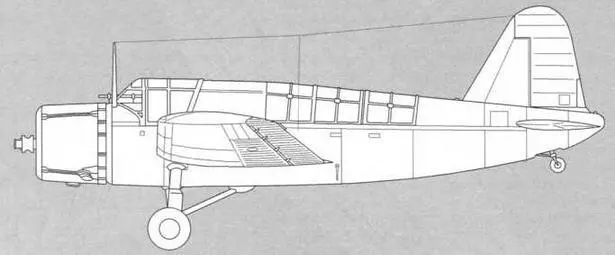

OS2U-2

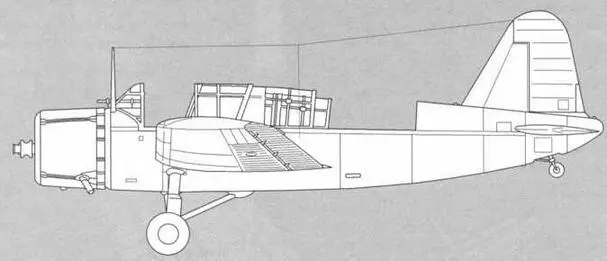

OS2U-1

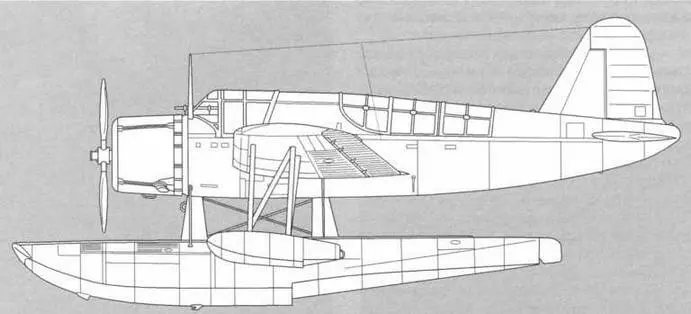

OS2U-3

Сергей Патянин

Франция включилась в «дредноутную гонку» с явным опозданием. Когда британский «Дредноут» уже сошел на воду, во Франции неспешно разворачивалась программа строительства серии из шести броненосцев типа «Дантон». К 1910 году британский, германский и американский флоты уже располагали эскадрами дредноутов, корабли этого класса были заложены в России и Японии, но лишь после этого французский парламент одобрил кораблестроительную программу, предусматривавшую постройку четырех кораблей типа «Курбэ». При нормальном водоизмещении 23 500 т они несли двенадцать 305-мм орудий, имели скорость 20 узлов и были защищены 270-мм броневым поясом. Проект оказался, мягко говоря, не слишком удачным: броня не обеспечивала надежной защиты от бронебойных снарядов современных крупнокалиберных орудий, размещение артиллерии исключало одну башню из бортового залпа, к тому же необходимость вписать размеры корабля в габариты существующих доков предопределила невысокие мореходные качества. Однако французов ждал еще один удар.

Линкор «Франс» — представитель первой серии французских дредноутов (снимок 1920 г.)

Строительство серии еще не началось, как стало известно о закладке англичанами «Орайона» — первого в мире сверхдредноута, главный калибр которого состоял из десяти 343-мм пушек. Не прошло и года, как постройку сверхдредноутов с 356-мм артиллерией начали Соединенные Штаты и Япония. Чтобы выправить ситуацию, по инициативе морского министра М. Делькассе, в кораблестроительную программу 1912 г. в спешном порядке включили постройку трех линейных кораблей типа «Бретань». Не имея времени на создание принципиально нового проекта, французские кораблестроители переработали чертежи «Курбэ», заменив главный калибр на десять 340-мм орудий в пяти двухорудийных башнях, однако большинство недостатков перекочевало из старого проекта в новый.

Тем не менее, усилия министра не пропали даром. Парламентарии одобрили предложенную им масштабную восьмилетнюю кораблестроительную программу, предусматривавшую создание ядра флота из — ни много ни мало — 28 линейных кораблей. Из этого числа 11 единиц уже находились в строю (2 типа «Патри», 4 типа «Либерте» и 6 типа «Дантон»), четыре были заложены по программе 1910 г., три намечались к закладке по программе 1912 г., два — по программе 1913 г., два — по программе 1914 г., четыре — по программе 1915 г. и два последних — по программе 1917 г. Таким образом, у конструкторов появилась возможность подойти к проектированию следующей серии более тщательно...

В декабре 1911 г. Технический отдел Морского министерства изучил доклад, посвященный проекту линкоров типа «Бретань». В нем, в частности, говорилось, что наличие средней башни является невыгодным с тактической точки зрения, и рекомендовалось отказаться от нее в последующих проектах французских дредноутов, намечавшихся к закладке по кораблестроительной программе 1913 года.

Первые требования к данному кораблю Морской генеральный штаб сформулировал в феврале 1912 г. Размеры существующих французских доков накладывали серьезные ограничения на проект: длина не должна была превышать 172 метров, ширина — 27,8 м, осадка — 8,8 м, что, в свою очередь, ограничивало водоизмещение величиной порядка 25 000 тонн, а скорость — 20- 21 уз. При этом моряки требовали, чтобы по вооружению и защите будущий линкор как минимум не уступал «Бретани» и обладал при этом 21-узловым ходом. В качестве главного калибра первоначально рассматривались 406-мм орудия нового образца, на тот момент не существовавшие даже в проекте, но уже в марте Морской генеральный штаб остановил свой выбор на 340-мм орудиях с длиной ствола 45 калибров, аналогичным устанавливавшимся на линкорах типа «Бретань».

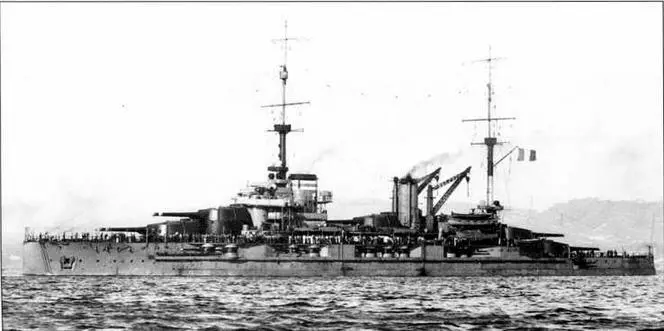

Линейный корабль «Лоррэн» с 340-мм артиллерией главного калибра (снимок 1920 г.)

Члены парламентской комиссии по морским вопросам осматривают башни главного калибра линкора «Жан Бар»

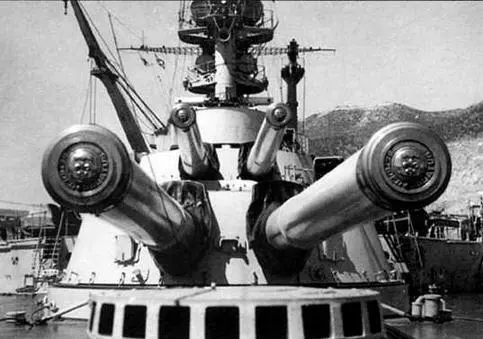

340-мм орудия линкора «Прованс». Аналогичными должны были оснащаться сверхдредноуты типа «Нормандия»

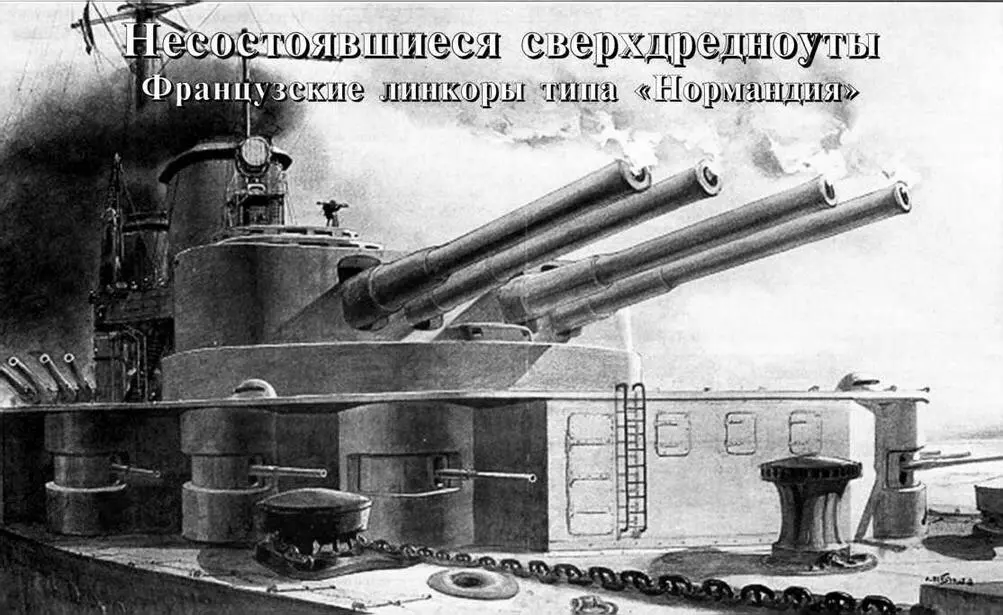

Поскольку ограниченные размеры не позволяли разместить на корабле более пяти двухорудийных башен, специалистами Морского генерального штаба было предложено новаторское решение — четырехорудийные башни, проект которых бралась выполнить известная фирма «Сен-Шамон». В таком случае появлялась возможность усилить вооружение будущего линкора за счет размещения на нем двух четырех- и двух двухорудийных башен по линейно-возвышенной схеме. Если же расчеты показывали, что нагрузка на оконечности становится чрезмерной, то в качестве запасного варианта допускалось вернуться к проекту «Бретани», внеся в него необходимые улучшения (прежде всего, рекомендовалось увеличить, насколько это возможно, толщину главного пояса). Аналогичным образом разрешалось поступить в том случае, если проект четырехорудийной башни не будет готов к тому моменту, когда нужно будет приступать к закладке кораблей.
