В СССР лодки проекта 613 выпускались на нескольких заводах и большой серией. В процессе строительства по совместным решениям ВМФ и Министерства судостроительной промышленности в проект вносились дополнения и изменения. Например, 35 субмарин были переоборудованы по проекту 613В, что позволило увеличить их автономность и способствовало более активному использованию этих кораблей на океанских коммуникациях и в удаленных от своих баз и пунктов базирования районах Мирового океана. Час ть построенных в Советском Союзе подлодок данного типа передали нескольким иностранным государствам (см. таблицу). Кроме того, две субмарины достались Министерству рыбного хозяйства СССР и были переделаны для проведения океанографических исследований. Эти подводные лодки получили наименования «Северянка» и «Славянка».

Подводная лодка проекта 613 была выполнена по традиционной двухкорпусной схеме. Корпус был цельносварным, и для его изготовления предусматривалось применение свариваемых легированных сталей марок СХЛ-4 или МС-1 с пределом текучести не ниже 40 кгс/см 2. Следует отметить, что такие стали в советском подводном кораблестроении использовались впервые. Сталь марки СХЛ-4 была создана в Центральном научно-исследовательском институте «Чермет», а сталь марки МС-1 — на заводе имени Ильича, город Жданов, В результате анализа вариантов архитектурной формы корпуса ПЛ был выбран такой, где прочный корпус в районе аккумуляторных отсеков формировался из двух сопряженных цилиндров, образующих вертикальную восьмерку, у которой диаметр нижнего цилиндра был больше диаметра верхнего. Это привело к тому, что относительная масса корпуса в целом получилась меньшей, чем у других советских подводных лодок.

Прочный корпус ПЛ проекта 613 был разделен на семь отсеков, из которых три (носовой, центральный пост и кормовой) являлись отсеками-убежищами и отделялись от смежных отсеков прочными сферическими переборками, рассчитанными на давление 10 кгс/см² со стороны вогнутости. Остальные водонепроницаемые плоские переборки между отсеками рассчитывались на давление 1 кгс/см².

В легком корпусе ПЛ размещались 10 цистерн главного балласта. Запас топлива хранился в трех цистернах внутри прочного корпуса (56 т) и в четырех цистернах в междубортном пространстве (59 т). При этом, в отличие от ПЛ довоенной постройки, где часть топлива принималась в топливно-балластные цистерны в перегрузку (так называемый усиленный запас топлива), на подводной лодке проекта 613 весь запас топлива входил в нормальную нагрузку лодки.

Архитектура и конструкция оконечностей новой субмарины также отличались новизной. При этом для носовой оконечности это было связано с развитием средств гидроакустики, в результате чего носовая часть ПЛ проекта 613 имела развитую по длине форму и несла специальный обтекатель из нержавеющей стали. Изменение же конструкции кормовой оконечности ПЛ нового проекта было вызвано появлением на послевоенных подводных лодках горизонтальных стабилизаторов, являющихся частью кормового винто-рулевого комплекса иного типа.

Главная энергетическая установка подводной лодки проекта 613 была также дизель-электрической и включала в свой состав следующие элементы:

— два двухтактных шестицилиндровых дизельных двигателя марки 37Д (2000л.с., 500 об/мин.);

— два главных гребных электродвигателя марки ПГ-101 (1350 лл., 420 об/мин.), которые, в отличие от более ранних моделей, имели поворотные станины и водяное охлаждение подшипников;

— два гребных электродвигателя экономического хода марки ПГ-103 (50 л.с., 420 об/мин.), имевших систему самовентиляции;

— аккумуляторную батарею в составе 224 элементов типа 46СУ, которые были сведены в две группы по 112 элементов в каждой.

Следует особо подчеркнуть, что по сравнению с дизелями типа 1Д. использовавшимися ранее, двигатели типа 37Д при одинаковой мощности характеризовались меньшими габаритами, весом и числом цилиндров. С другой стороны, Они имели более высокий уровень шума, что потребовало от конструкторов проведения дополнительных мероприятий по их шумоизоляции.

Важной особенностью ГЭУ подлодки, значительно повышающей ее. боевой потенциал, стала установка устройства для работы дизеля под водой (РДП). Свежий воздух поступал внутрь ПЛ через специальную шахту с поплавковым клапаном, который перекрывал приемное отверстие шахты при накрытии его волной. Отработанные газы направлялись за борт через специальную выхлопную шахту.

В целом в процессе проектирования субмарины проекта 613 отечественными специалистами были применены многие конструктивные решения по системам и устройствам, ранее не использовавшиеся в советском подводном кораблестроении, такие как:

— система бесшумной дифферентовки, при которой использовался только воздух;

— подача пресной воды к водоразборным колонкам под давлением;

— установка газоотводов с выхлопом в воду, направленных в корму, и многое другое.

Отличительной особенностью новой подлодки было широкое применение амортизации лодочных механизмов с целью увеличения их живучести при сотрясениях корпуса, а также уменьшения передачи за борт через корпус ПЛ шумов механизмов для повышения скрытности лодки.

В процессе строительства использовались новые технологии, такие как поточно-секционный метод постройки, широкое внедрение автоматической сварки и рентгенографического контроля сварных швов, агрегатность сборки механизмов и устройств и т. п.

Следует особо отметить тот факт, что в истории советского подводного кораблестроения эта серия ПЛ стала самой многочисленной, а субмарины в целом, несмотря на ряд недостатков, зарекомендовали себя как надежный и живучий корабль, достаточно простой в эксплуатации.

Продолжение следует

Павел Качур

* См. в «ТиВ» № 4,5,7,8/2004 г., № 3–8,10–12/2005 г., № 1,5/2006 г.

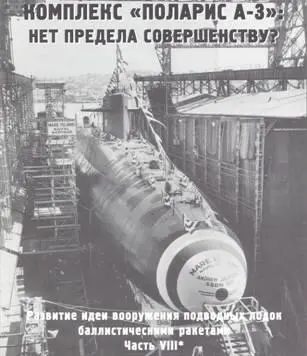

Наряду с активизацией опытно-конструкторских работ по созданию новых образцов стратегического ракетного оружия для подводных лодок в США не приостанавливались усилия и по разработке нового поколения атомных ракетоносцев. Так, уже бюджетом на 1959/1960 г., т. е. в ходе строительства подводных лодок типа «Джордж Вашингтон» и «Этен Аллен», были ассигнованы средства на создание первых четырех ракетных лодок нового поколения типа «Лафайет». Первоначально предусматривалась постройка 19 лодок этой серии, 8 из которых должны были вступить в строй в 1963 г. и 11 — в 1964 г. В последующем эти планы существенно изменились, и число лодок типа «Лафайет» довели до 31.
