Система Мк-2. созданная Массачусетским поли техническим институтом и фирмами «Джеперал Электрик» и «Хайджес Эйркрафт», состояла из трех поплавковых стабилизирующих гироскопов с магнитными подвесами JRJG mod. 2, одного гиромаятникового с импульсным выходом (16PJPA) и двух интегрирующих маятниковых акселерометров 16PJGA с гироэлементом, имеющим электромагнитный датчик (дьюкосин) двойного назначения. Одни из акселерометров был снабжен электромагнитным устройством, выполняющим функции гироскопической подвески и датчика моментов.

Новая система являлась усовершенствованным вариантом инерциальной системы наведения Мk-1, стоявшей на ракетах «Поларис А-2». Вес и занимаемый объем Мk-2 оказались примерно в три раза меньше, чем Мk-1, при этом обеспечивалась более высокая точность стрельбы. Расчетное КВО при стрельбе — около I км.

Специалисты считали, что точность и надежность системы Мk-2 повышены за счет применения электронных модулей, а также новых акселерометров и сферической карданной подвески.

Для БРПЛ «Поларис А-3» фирма «Локхпд Миссайлз энд Спэйс» первоначально разработала моноблочную головную часть с ядерным боевым зарядом (эквивалент в 0.75 Мт). Ракета могла также оснащаться моноблочной термоядерной головной частью с несколько увеличенной мощностью в 1 Мт (вариант «Поларис А-ЗР») или (за счет снижения дальности с 4600 до 3150 км) разделяющейся головной частью (РГЧ) Мк-2 рассеивающегося типа с тремя боевыми блоками W-58 мощностью 200 кт каждый. Ее отработка закончилась уже после принятия на вооружение ракеты 1*, и первые БРПЛ оснащались моноблочной головной частью.

Ядерный боевой заряд размещался в носовом конусе фирмы «Локхпд» со съемным обтекателем, сбрасываемым при выходе ракеты из атмосферы с помощью вспомогательного РДТТ Мк-20 (09КС-1400) «Атлантик Рисерч» весом 5,99 кг (тяга 635 кт, длина 0,34 м. диаметр 0,14 м). Мк-20 установлен в носовой части обтекателя.

Существенной модернизации подверглась навигационная система SINS комплекса «Поларис А-3». Старую модель Мк-3 заменила усовершенствованная Мк-4, отличавшаяся от первой меньшими габаритами, весом и обеспечивавшая повыше! нгую точность определения своих координат кораблем-носителем.

Данные о целях для различных вариантов обстрела территории противника, записанные на магнитные ленты, находились на каждой подводной лодке, несущей боевое патрулирование. Эти данные, а также информация от навигационной системы и системы, выдающей сведения о состоянии моря (в том числе о течениях), после переработки направлялись в систему управления стрельбой, которая передавала их через интервалы в несколько секунд в вычислительные устройства бортовых систем управления всех ракет.

1* Работы над многозарядными (разделяющимися) головными частями начались в США в 1962 г. по программе 627А. Первой стала MRV, которая представляло собой сравнительно несложное устройство, предназначенное для сбрасывания из одного корпуса головной части трех неуправляемых боевых блоков. РГЧ предназначались для поражения одной наиболее важной и крупной по площади цели.

Усовершенствованию подверглась также и система ПУРС. Взамен Мк-80, принятой на вооруженно 11 американских подводных лодок типов «Джордж Вашингтон» и «Этен Аллен», атомные лодки типа «Лафайет» получили новую систему ПУРС Мк-84. По заявлениям разработчиков, Мк-84 имела больший объем средств автоматизации процессов управления ракетной стрельбой и отличалась простотой обслуживания, повышенной надежностью в работе и высокой точностью. В ее состав входили девять цифровых и две аналоговые ЭВМ.

Система управления пусками обеспечивала подготовку ракет к пуску с интервалом около I мин.

В связи с изменениями конструкции ракеты «Поларис А-3» по сравнению с предыдущими модификациями изменился технологическим процесс изготовления ракет и состав исполнителей. Так, для разработки и изготовления РДТТ первой (с 1965 г.), а затем второй (с 1960 г.) ступеней с корпусами из стеклопластика были привлечены фирмы «Геркулес» и «Тиокол Кэмикел». Далее двигатели поступали для сборки ракет «Поларис А-3» на заводы головной фирмы «Локхид Миссайлз энд Спейс» в г. Чарлстоне (шт. Южная Каролина) либо в г. Бангоре (шт. Вашингтон).

БРПЛ «Поларис А-3» (слева) и «Посейдон» (справа).

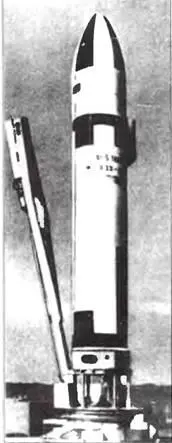

БРПЛ «Поларис А-3» на наземной стартовой установке.

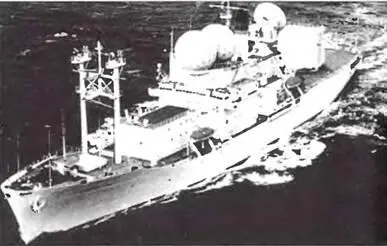

Исследовательское судно «Обзервейшн Айленд».

Несмотря на удовлетворительные, но мнению американских специалистов, результаты испытаний ракеты «Поларис А-2». уже в начале 1960-х гг. начались экспериментальные пуски «Поларисов А-3».

29 сентября 1961 г. ВМС провели летные испытания системы управления вектором тяги РДТТ с помощью ввода фреона 114 в закритическую часть сопла. Систему установили на опытном варианте БРПЛ «Поларис А-2», которая была запущена с полигона на мысе Канаверал на дальность 320 км. В марте 1962 г. прошли успешные огневые стендовые испытания экспериментального РДТТ первой ступени ракеты «Поларис Л-3». В мае-июне того года на Атлантическом полигоне состоялись летные испытания первой серии экспериментальных БРПЛ «Поларис А-3» с РДТТ первой ступени нa топливе с меньшей температурой горения.
