В бензиновом двигателе с впрыском топлива обороты двигателя определяются количеством всасываемого воздуха. Чем сильнее будет открыта дроссельная заслонка, тем больше воздуха попадет во впускной коллектор. Компьютер обсчитает количество этого воздуха и определит, сколько бензина нужно под него подать. Что произойдет, если компьютер не будет знать о количестве всасываемого воздуха? Это может случиться, например, при отсутствии сигнала с датчика положения дроссельной заслонки или при появлении во впускном коллекторе нештатной «дырки» (у двигателей с датчиком расхода воздуха). Сначала двигатель начинает поднимать обороты, как при простом открытии дроссельной заслонки, но, поскольку топливная смесь будет становиться все беднее и беднее, двигатель начнет глохнуть. Его обороты будут снижаться, количество всасываемого воздуха – уменьшаться, и топливная смесь снова станет нормальной, что позволит двигателю вновь поднять свои обороты до 1200–1600 об/мин, затем снова снижение оборотов, двигатель начинает глохнуть и так далее... Возникает явление, называемое «плаванием» оборотов.

Но возможен и второй вариант, когда двигатель поднимает обороты холостого хода до 1600–2000 об/мин и ровненько «ревет». Почему? Да просто инжекторы в режиме холостого хода подают слишком много бензина. Это количество бензина позволяет двигателю работать и при 2000 об/мин, ведь «дырка», через которую поступает нештатный воздух, не увеличивается. Вот если бы она стала чуть больше, то при том же количестве поступающего бензина двигатель мог поднять обороты, например, до 3000 об/мин, но затем все равно бы заглох, после снижения оборотов снова «подхватил» – опять появилось бы «плавание» оборотов. Таким образом, если вам удастся поднять обороты двигателя до 2000 об/мин, сняв какую-нибудь вакуумную трубку от впускного коллектора, и двигатель при этом будет работать ровно, значит, у этого двигателя скорее всего существует перерасход топлива. На холостом ходу в двигатель льется столько бензина, что его хватит и для работы при 2000 об/мин. Конечно, многое зависит от конкретной схемы впрыска, описываемая ситуация характерна для двигателей, имеющих счетчик количества всасываемого топлива. Если в двигателе применяется система без счетчика количества всасываемого воздуха, а с датчиком давления во впускном коллекторе, то любой нештатный подсос воздуха вызовет только увеличение оборотов двигателя.

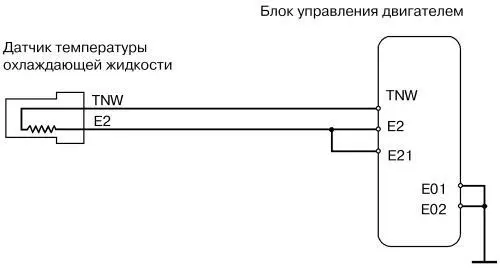

Схема подключения датчика температуры охлаждающей жидкости.

Выводы Е2и Е21– это корпус автомобиля.

Как мы убедились, и большие обороты холостого хода, и «плавание» оборотов чаще всего вызваны одной причиной – чрезмерным поступлением нештатного воздуха. Есть четыре пути, по которым в двигатель поступает весь воздух, определяющий его обороты.

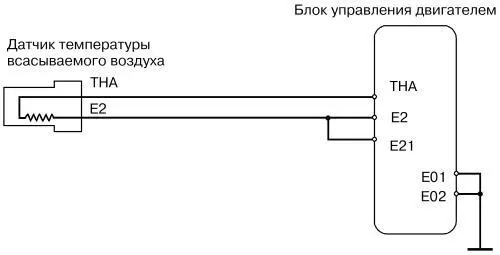

Схема подключения датчика температуры всасываемого воздуха.

Выводы Е2и Е21– это корпус автомобиля.

Во-первых, через дроссельную заслонку. Вы нажали на газ, дроссельная заслонка открылась, во впускной коллектор полетел воздух, и двигатель поднял обороты. Если вы не нажали на газ, а тросик этого газа где-то переломан или просто перетянут, будет то же самое. Тот же эффект, большие обороты холостого хода, может возникнуть при «удачном» размещении на полу салона дополнительного коврика для сбора грязи. В этом случае жесткий коврик постоянно с некоторой силой нажимает на педаль газа, и двигатель держит повышенные обороты.

Во-вторых, через канал холостого хода. У большинства двигателей со впрыском топлива (но не у всех!) есть воздушный канал в обход дроссельной заслонки. Этот канал (канал холостого хода) перекрывается регулировочным винтом, который позволяет изменять сечение канала, измеряя тем самым обороты холостого хода.

В-третьих, воздух поступает через прогревалку – устройство для поддержания повышенных оборотов холостого хода при холодном двигателе. Этот воздушный канал перекрывается специальным штоком или заслонкой. Положение этого штока (или угла поворота заслонки) зависит от температуры капсулы, расположенной в прогревалке. В так называемых водяных прогревалках эта капсула омывается тосолом из системы охлаждения. Когда двигатель горячий, весь шток выдвигается из капсулы, полностью перекрывая воздушный канал. Поступление через него воздуха во впускной коллектор прекращается, и двигатель снижает обороты до холостого хода. На холодном двигателе этот канал открыт, но тогда и датчик температуры дает команду для блока EFI на обогащение топливной смеси, поэтому «плавание» оборотов у холодного двигателя – явление очень редкое. Но если из-за неисправности датчика температуры или его цепей не происходит требуемого обогащения топливной смеси, обороты двигателя могут начать «плавать».

Четвертый путь штатного поступления воздуха во впускной коллектор – воздушный канал, перекрываемый специальным устройством. Это устройство обычно называют серводвигателем принудительного повышения оборотов холостого хода или просто мотором холостого хода. Иногда это импульсный электродвигатель, иногда просто электромагнитный клапан или соленоид с импульсным управлением, – варианты могут быть разными.

Основные функции серводвигателя принудительного повышения оборотов холостого хода (мотора холостого хода) следующие:

• функция управляемого демпфера, для того чтобы двигатель не сбрасывал резко обороты (вы, наверное, замечали, что при сбросе газа стрелка тахометра резко падает, чуть замирает в районе 1000 об/мин и плавно опускается до величины оборотов холостого хода);

• функция принудительного повышения (или поддержания существующих) оборотов двигателя при включении нагрузки (включение фар, кондиционера, обогрева заднего стекла и т. д.);

• функция принудительного повышения оборотов двигателя при запуске: все впрысковые двигатели (если они прогреты и исправны) при запуске сами поднимают обороты до 1500–2000 об/мин и плавно снижают их до величины холостого хода.

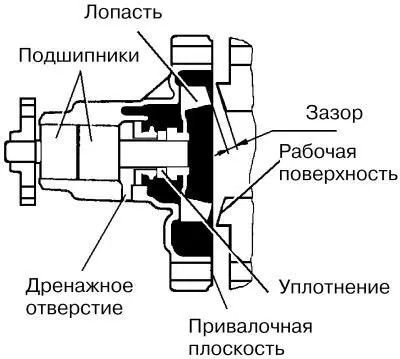

Водяной насос (помпа) (в разрезе).

При недостаточном уплотнении дренажное отверстие служит для вывода охлаждающей жидкости наружу. Снимая водяной насос по любой причине, обязательно проверьте зазор между торцом лопасти и рабочей поверхностью. Если рабочая поверхность находится на блоке цилиндров или на крышке водяного насоса, зазор можно измерить, используя пластилин. Кусочек пластилина нужно приклеить к торцам 2–3-х лопастей, а затем установить на место водяной насос, но только на двух болтах. Потом насос нужно снова снять и по толщине пластилиновой лепешки определить толщину зазора. Работа водяного насоса тем эффективнее, чем меньше этот зазор. Нормальным считается зазор 0,3–0,5 мм. Его можно корректировать, фрезеруя привалочную плоскость водяного насоса или изменяя толщину прокладки, на которую устанавливают этот насос.
