Заканчивая описание проблем, наиболее часто возникающих с водяным прогревным устройством, следует отметить следующее. Если не работает термостат, то воздушный канал в прогревалке также останется открытым, потому что в данном случае прогревалка, как и весь двигатель, остается холодной. Двигатель держит повышенные обороты, но если исправен датчик температуры блока EFI, не «лает», т. е. его обороты не изменяются. В заключение – случай из жизни на эту тему. У машины «Toyota Carib» с двигателем 4A-FE были повышенные обороты холостого хода (1200 об/мин). Все проверки показали, что у него из-за заниженной общей температуры двигателя не полностью закрыт воздушный канал прогревного устройства. Мы сняли двигателю блок дроссельных заслонок и, перевернув его, снизу вскрыли торцевую крышку прогревного устройства. Затем при помощи специально заточенной стамески закрутили седло воздушного клапана на три оборота и поставили все на место. Величина оборотов холостого хода сразу снизилась до 600 об/мин. И уже винтом регулировки мы легко добились требуемых 750 об/мин. Отдавая машину, предупредили владельца, что величина прогревных оборотов теперь у его двигателя будет меньше, но причин для беспокойства нет, ведь на самом деле главное, чтобы эти обороты были устойчивыми, а что они будут не 2000 об/мин, а всего 1400, не так уж и важно.

Кроме водяных прогревных устройств иногда применяются электрические (в автомобилях фирмы «Nissan», в некоторых старых автомобилях «Toyota» и др.). Дефекты этих устройств уже были описаны ранее.

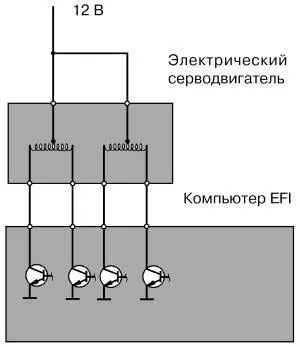

Типовая схема электрического сервомотора принудительного повышения частоты вращения двигателя.

Обрыв одной из обмоток приводит, как правило, к увеличению частоты вращения двигателя на холостом ходу. Сняв разъем с серводвигателя, можно измерить сопротивление всех обмоток. Оно должно быть одинаковым.

Теперь перейдем к устройствам принудительного повышения оборотов холостого хода. В ремонт приходит автомобиль «Diamante» фирмы «Mitsubishi». Марка двигателя в данном случае не имеет значения, на этих автомобилях стоит только одна серия: V-образные «шестерки», которые к тому же особенно не различаются по навесному оборудованию. Проблема – 2500 об/мин на холостом ходу. Понятно, что комфортно ездить с такими оборотами холостого хода невозможно. Винт регулировки оборотов холостого хода закручен полностью, а при его откручивании обороты только увеличиваются. Мастер обладал определенным опытом, а в руках его была крестовая отвертка, поэтому он тут же открутил три винта и снял корпус импульсного электродвигателя управления оборотами холостого хода (с обмотками). После этого запустил двигатель и пальцами попробовал вращать его ротор: в одну сторону – не вращается, в другую – вращается. При этом двигатель начал снижать обороты. Тогда мастер открутил винт регулировки оборотов холостого хода примерно на три оборота и стал вращать ротор. При этом ось ротора с ходовой резьбой, вращаясь, выталкивала поршенек, снижая обороты двигателя. Постепенно поршенек перекрыл воздушный канал настолько, что установились требуемые 750 об/мин. После этого двигатель заглушили, корпус электродвигателя управления оборотами холостого хода вместе с обмотками поставили на место и вновь запустили двигатель. Обороты холостого хода стали 800 об/мин. При помощи винта регулировки оборотов холостого хода мы снизили их до 750. После этого началось самое интересное. Газанули до 4000 об/мин и заглушили двигатель. Через пару секунд запустили его вновь – обороты холостого хода возросли до 850. Еще раз газанули, заглушили мотор, запустили через пару секунд – обороты холостого хода уже около 1000 об/мин. Проделали все то же самое еще раз и получили уже 1200 об/мин. И так до тех пор, пока обороты холостого хода вновь не достигли 2500 об/мин. В чем же дело? Каждый раз при сбросе газа импульсный электродвигатель, выполняя функцию демпфера, чуть приоткрывал свой воздушный канал, но через 2–3 секунды он должен был этот канал вновь закрыть. Вот этого-то и не происходило. Не происходило и при запуске, когда двигатель после включения зажигания «выставляет запускные обороты», сразу же после запуска снижая их до оборотов холостого хода. Как следует подумав, мы пришли к выводу: либо компьютер не дает команду на закрытие канала, либо оборвана одна обмотка электродвигателя. Оказалось второе. Одна из четырех обмоток не прозванивалась тестером, поэтому электродвигатель мог только открывать свой воздушный канал. После определения неисправности мы снова сняли обмотку, вручную вращая ротор, закрыли воздушный канал и снова все собрали, засунув под ротор клочок газеты, чтобы от вибрации он не вращался. Но не стали надевать разъем на импульсный электродвигатель. Отрегулировали винтом холостого хода обороты двигателя и вернули машину хозяину, сказав: «Если хотите – покупайте новый моторчик, а нет – придется смириться с тем, что при сбросе газа будет наблюдаться „провал“, а при включении нагрузки не будет повышения оборотов холостого хода, т. е. система управления двигателем не будет выполнять функцию принудительного повышения оборотов холостого хода».

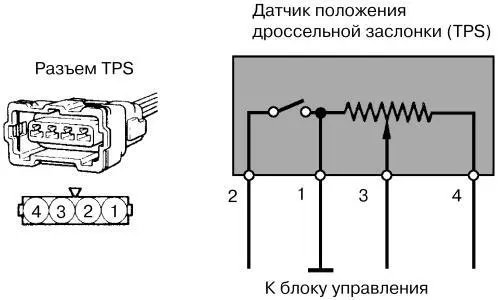

Схема датчика положения дроссельной заслонки (TPS) японских автомобилей.

У большинства датчиков есть включатель холостого хода (вывод 2).

Аналогичные импульсные электродвигатели принудительного повышения оборотов холостого хода с разъемом на 6 проводов стоят на многих японских двигателях, в частности, на 1G-GEU, 1G-GZEU, IJZ, 2JZ и других.

В качестве примера «борьбы за обороты» у этих двигателей приведем случай, произошедший с двигателем 1G-GZE, установленном на «Toyota Cresta». Машина уже была в ремонте, и люди, ремонтировавшие ее, все описанное выше знали, но отремонтировать автомобиль все же не смогли. В этом случае обороты холостого хода были около 2000 об/мин. Винт регулировки оборотов холостого хода завинчен до упора. Если пережать толстый резиновый шланг, ведущий от электромотора принудительного повышения оборотов холостого хода к воздуховоду, двигатель снижает обороты и глохнет. Вывод: через воздушный канал системы принудительного повышения оборотов поступает лишний воздух. Этим каналом управляет импульсный электродвигатель, значит, он и виноват. Снимаем импульсный электродвигатель, отделяем его корпус с обмоткой, вручную вращаем ротор, выдвигая шток двигателя, затем ставим все на место. Холостой ход в норме. Но после нескольких прогазовок и остановок двигателя обороты холостого хода двигателя вновь увеличиваются, как и в предыдущем примере с «Diamante». Проверив память компьютера двигателя, выяснили, что в ней есть код неисправности 41 – неправильный сигнал с TPS (throttle position sensor – датчик положения дроссельной заслонки). По включателю холостого хода установили датчик TPS правильно. Код неисправности не исчез. Обратили внимание, что двигатель оборудован системой TRС (система предотвращения пробуксовки ведущих колес) и на панели постоянно горит желтый индикатор TRC. У этой системы есть свой датчик TPS и своя дополнительная дроссельная заслонка, управляемая электромотором от компьютера TRC. Проверили этот датчик TPS, убедились, что обрывов в нем нет, решили отрегулировать его положение. Сняли резиновый воздуховод и при включенном зажигании пальцем полностью закрыли дополнительную дроссельную заслонку. На 3-й и 4-й выводы датчика TPS системы TRC подключили омметр и, повернув корпус датчика, по включателю полностью закрытой дроссельной заслонки системы TRC установили правильное положение датчика TPS. Код неисправности 41 и надпись «TRC» на панели приборов при заведенном двигателе исчезли. Но импульсный серводвигатель по-прежнему не хотел перекрывать свой воздушный канал. Тогда, хотя все обмотки этого моторчика, казалось, были целыми, мы заменили импульсный серводвигатель новым. И холостой ход сразу стал нормальным. По-видимому, в родном электромоторе одна из обмоток имела межвитковое замыкание, что не позволяло ему правильно отрабатывать команды блока управления. А определить межвитковое замыкание с помощью омметра очень сложно.
