От положительной клеммы аккумулятора обычно отходит несколько проводов. Самый толстый провод идет к стартеру. Более тонкие провода, как правило, содержат предохранительную вставку. Это кусочек медного провода (около 5 см) в резиновой изоляции, его сечение меньше, чем сечение основного провода, имеющего полихлорвиниловую изоляцию. Предохранительная вставка соединяется с основным проводом и клеммой аккумулятора при помощи пластмассовых разъемов. Короткие замыкания в электрических цепях автомобиля, как правило, вызывают перегорание этих вставок. Если при смене аккумулятора вы перепутали его «плюс» и «минус», вставка тоже должна сгореть. Внешне это незаметно, но если вы зацепите ее пальцем и потяните и резиновая оплетка растянется, значит, медная жилка внутри уже перегорела.

Предохранительные вставки, называемые японцами fusible link, иногда стоят внутри, под пластмассовой крышкой блока предохранителей. Проверяют их точно так же. На самых современных автомобилях этих вставок нет. Там применяются мощные предохранители в разноцветных прямоугольных корпусах с прозрачной крышечкой. Если ток срабатывания этих предохранителей (величина его указана на корпусе) менее 40 А, то можно, просто потянув, вынуть их и «прозвонить». Хотя через прозрачную крышечку видно и так, целые они или нет. Более мощные предохранители (60 А и более) просто так вынуть не удастся: их ножки привинчены изнутри болтиками.

Предохранители в пластмассовой коробке можно быстро проверить с помощью контрольной лампочки, не вынимая их из гнезд. Для этого сверху, где указан номинал японского предохранителя, есть углубления, в которые утоплены металлические контакты. Нужно коснуться острым щупом одного, затем другого контакта. При этом второй провод контрольной лампочки с «крокодилом» на конце должен быть зацеплен за корпус автомобиля или за «минус» аккумуляторной батареи. Если на обоих контактах предохранителя при включенном зажигании нет напряжения, то, вероятно, это предохранитель для фары (или чего-нибудь еще «не включенного»), напряжение на нем появится только при включении фар (обычно на каждую фару стоит отдельный предохранитель) или того самого, «не включенного чего-нибудь».

Во всех японских машинах есть второй блок предохранителей, обычно он расположен в салоне, в передней стойке возле водителя или под панелью приборов. Проверить их также можно с помощью контрольной лампочки, но можно вынуть и посмотреть, целые они или нет. Последнее хотя и довольно сложно, потому что под панелью тесно и темно, но более надежно, поскольку позволяет оценить состояние контактов. На многих машинах есть предохранители под пластиковым кожухом на левой передней стойке (возле ног пассажиров). Обычно через эти предохранители питаются устройства климатической установки (печки). Наиболее часто выходят из строя (перегорают) предохранители:

• «tail» – габаритных огней, если лампочки габаритов висят на проводе, а самого фонаря нет (разбит или украден);

• «cig» – прикуривателя, если вы в своем японском автомобиле вставили в гнездо русский прикуриватель (в наших автомобилях их прикуриватели такого эффекта не вызывают) или включили, например, дефектный компрессор для подкачки шин;

• «stop» – сигналов задних фонарей включения тормозов, если у вас «битый зад», т. е. разрушено штатное крепление и подсоединение к проводам лампочек. Кстати, при перегорании этого предохранителя перестает работать и электромагнит блокировки положения «паркинг» у машин с автоматической коробкой передач.

Там же под панелью, рядом с блоком предохранителей, может устанавливаться ряд тепловых предохранителей многоразового действия. Если они разомкнулись из-за перегрузки, то можно снова привести их в действие (замкнуть цепь), ткнув спичкой в отверстие на их крышке. Наиболее часто срабатывает предохранитель, установленный в цепи управления электрическим подъемом стекол. Это случается, если стекла замерзли, а вам вдруг захотелось их открыть, или когда балуются дети: один жмет кнопку «вниз», а другой – «вверх». И в том и в другом случае электроника реагирует однозначно: срабатывает предохранитель, и все: стекла ни туда, ни сюда. Обычно тепловыми предохранителями защищаются цепи управления стеклоподъемниками, стеклоочистителями, люками и т. п., т. е. те цепи, в которых в процессе эксплуатации могут возникнуть слишком большие токи.

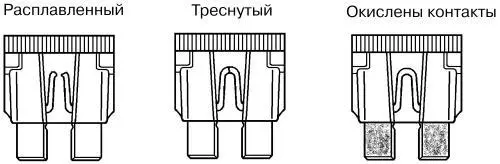

Возможные дефекты предохранителей.

Покупая предохранители сомнительного происхождения, вы рискуете что-нибудь сжечь, поскольку сами они почти никогда не сгорают.

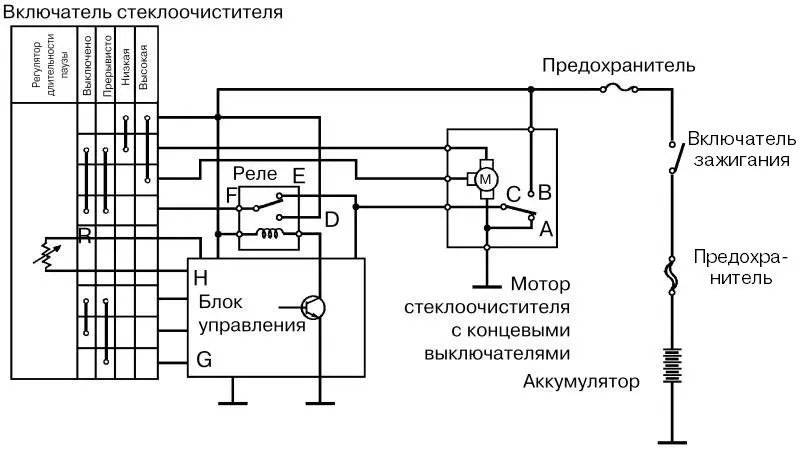

Схема включения мотора стеклоочистителя.

Стеклоочиститель имеет четыре режима работы.

1. Включена высокая скорость. Ток идет по цепи: включатель зажигания – предохранитель – включатель стеклоочистителя (контакты высокой скорости) – щетка высокой скорости электромотора – «масса».

2. Включена низкая скорость. Ток идет по цепи: включатель зажигания – предохранитель – включатель стеклоочистителя (контакты низкой скорости) – щетка низкой скорости электромотора – «масса».

3. Мотор выключен. Если выключение произошло в момент нахождения щеток стеклоочистителя в нижнем положении, то концевой выключатель будет находиться в положении, показанном на схеме (замкнуты контакты «С» и «А»), и стеклоочиститель работать не будет. Если выключение стеклоочистителя произошло в другом положении его щеток, то в концевом выключателе будут замкнуты контакты «С» и «В». Тогда ток пойдет по цепи: включатель зажигания – предохранитель – контакт «В» концевого выключателя – контакт «С» концевого выключателя – контакт «Е» реле – контакт «F» реле – включатель стеклоочистителя (контакты положения «выключено») – щетка низкой скорости электромотора – «масса». Мотор стеклоочистителя будет работать до тех пор, пока в концевом выключателе не разомкнутся контакты «С» и «В», что соответствует нижнему положению щеток стеклоочистителя.

4. Режим работы «прерывисто». Ток идет по цепи: включатель зажигания – предохранитель – контакт «D» реле. В это же время через включатель стеклоочистителя будут замкнуты контакты «H» и «G» блока управления, и в ответ на это блок управления сформирует один короткий импульс, который через силовой транзистор кратковременно включит реле. Поэтому контакт «D» этого реле также кратковременно замкнется на контакт «F». Ток через эти контакты попадет на контакт «прерывисто» включателя стеклоочистителя, затем на щетку низкой скорости электромотора и через обмотку электромотора – на «массу». Этот ток будет присутствовать в цепи только в течение импульса, сформированного блоком реле, т. е. кратковременно, но этого хватит, чтобы электромотор стеклоочистителя чуть повернулся и контакты «С» и «В» в концевом выключателе замкнулись. После этого мотор отработает весь цикл по цепи, задействованной в положении «выключено». Блок управления в зависимости от состояния переменного резистора «R» может менять частоту импульсов запуска для прерывистого режима.
