Если проанализировать все случаи обращения владельцев автомашин на СТО по поводу неполадок в электрооборудовании, то окажется, что бo?льшая часть этих неполадок так или иначе связана с предохранителями. Причем многие неисправности, на первый взгляд не имеющие отношения к электричеству, например отсутствие холостого хода, часто бывают вызваны просто перегоранием предохранителя, а в результате на клапан холостого хода у карбюраторных машин не подается напряжение.

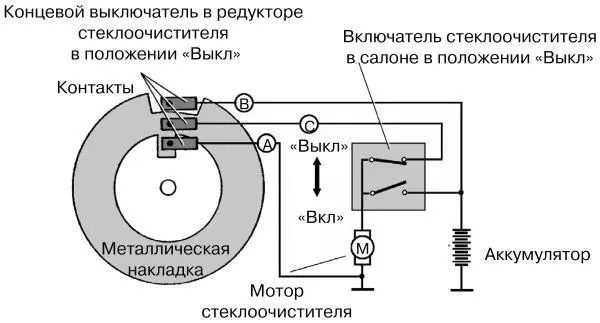

Схема концевого переключателя стеклоочистителя.

Мотор стеклоочистителя, его цепи и выключатель показаны в упрощенном виде.

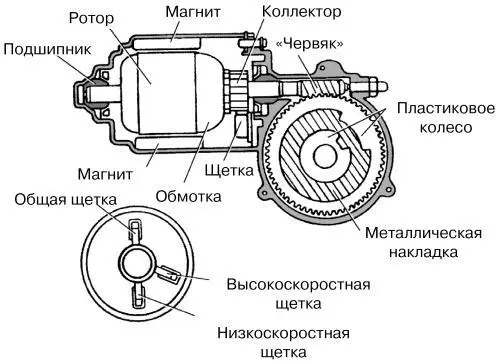

Устройство электромотора стеклоочистителя.

Основные неисправности:

• износились щетки;

• стерлись зубья на пластиковом колесе;

• закис подшипник;

• оторвался магнит;

• закисли контакты концевого переключателя.

При поиске неисправностей типа обрывов в электропроводке мы часто используем дополнительные провода. Например, не приходит напряжение на повторитель левого поворота, в то время как сам левый поворотник работает. В этом случае никто не будет искать обрыв где-то в жгуте проводов, просто лампочки с помощью дополнительного провода соединяются между собой и все. Конечно, на всякий случай штатный провод будет обрезан (вдруг в нем есть замыкание?) и все красиво заизолировано. Мы, например, никогда не ищем, почему блок управления двигателем не подает «землю» на клапан холостого хода карбюратора, а просто соединяем «земляной» провод с корпусом двигателя. А пропавший «плюс» берем с «плюса» катушки зажигания. Ведь важно что? Чтобы на клапан холостого хода при включенном зажигании подавалось напряжение, а при выключении зажигания это напряжение исчезало, при этом не важно, откуда оно возьмется. Надо только учесть мощность предохранителей и, может быть, заменить штатный номинал более мощным.

На втором месте по частоте встречаемости стоят неисправности, так или иначе связанные с генератором. Почти на всех японских автомашинах генераторная установка работает точно так же, как и на отечественных машинах.

1. Более высокая мощность. На обычном японском автомобиле стоит генератор мощностью около 600 Вт, а на большом, например «Toyota Crown», может стоять генератор мощностью до 900 Вт. Наши, отечественные генераторы обычно имеют мощность около 400 Вт, поэтому использовать в импортных автомобилях какие-либо детали от наших генераторов сложно. Дело в том, что при работе двигателя все потребители в автомобиле питаются от генератора, аккумуляторная батарея в этом случае также является потребителем (берет зарядку), и, если включить фары (100 Вт + 100 Вт), мотор вентилятора печки (150 Вт), а еще есть габаритные огни по 10 Вт, сигналы «стоп» 425 Вт, бывает, что надо включить «противотуманки» и магнитофон с выходом около 50 Вт, да и посигналить «цветным» звуковым сигналом хочется, – тут-то наш генератор просто сгорит.

2. Характеристика реле-регуляторов, устанавливаемых на японские автомобили, гораздо ближе к идеалу, чем у наших. При работе двигателя на холостом ходу реле-регулятор «японца» выдает такие напряжение и ток на обмотку возбуждения, что в сети автомобиля устойчиво держится 13,8 В (например). Если двигатель раскрутить до 3000 об/мин, в сети опять будет 13,8 В, если включить фары – те же 13,8 В на всех оборотах. Наши реле-регуляторы на такое не способны, хотя их и можно установить на импортный автомобиль, если сгорел штатный, встроенный в генератор, или «выносной» реле-регулятор.

Отечественный реле-регулятор, установленный снаружи корпуса генератора, будет, как правило, или недозаряжать аккумуляторную батарею, или перезаряжать ее, в зависимости от того, как он отрегулирован, от числа оборотов двигателя и количества включенных потребителей. Впрочем, ездить на таком автомобиле можно. Только ночью свет фар будет желтым, а магнитофон в салоне при этом может тянуть.

Если же наладить реле-регулятор (многие новые реле-регуляторы позволяют это сделать) так, чтобы фары светили, как надо, то днем у вас аккумулятор закипит от слишком большого тока зарядки или будут гореть предохранители.

3. Японские генераторы имеют дополнительные выводы и дополнительные диоды (кроме диодного мостика). Это дополнение необходимо для различной автоматики, находящейся в самом автомобиле. Когда вы включаете зажигание – на панели приборов загорается множество лампочек, однако «по делу» в этом случае горят только две: лампочка отсутствия зарядки аккумулятора и лампочка отсутствия давления масла, так как двигатель не работает. Остальные лампочки, загораясь, демонстрируют только то, что они (сами лампочки) исправны, не перегорели. После запуска двигателя они все погаснут и загорятся только тогда, когда возникнет та или иная неисправность. Разные автомобили оборудованы разными аварийными лампочками (табло): перегрев выхлопных газов, наличие воды в топливном фильтре, уровень охлаждающей жидкости, уровень электролита в аккумуляторе, исправность световой сигнализации и т. д. Напряжение для их тестирования берется с дополнительного вывода генератора или с реле-регулятора.

На генераторах многих дизельных двигателей с обратной стороны устанавливается вакуумный насос, который в первую очередь необходим для работы вакуумного усилителя тормозов, поэтому заменить генератор в японском дизельном двигателе на отечественный очень сложно. К тому же дизельные генераторы, как правило, мощнее, чем генераторы для бензиновых двигателей, что связано с необходимостью обеспечить достаточный ток зарядки для более мощного аккумулятора. Вакуумный насос во время работы смазывается маслом от масляной магистрали двигателя, и, по-видимому, из-за плохого масла иногда в нем ломаются лопасти. Эти лопасти изготовлены из какой-то керамики с добавлением графита, за отсутствием таковой мы изготавливаем взамен сломавшейся лопасть из текстолита. Надолго ли, неизвестно, но они работают, и возврата машин с этой поломкой пока не было. Также довольно часто «срезаются» шлицы на валу генератора или в самом насосе. Генератор в этом случае работает как ни в чем не бывало, а вакуума, например для работы тормозов, нет.

Во всех японских генераторах, как и в российских, есть две токосъемные щетки, из-за износа которых иногда пропадает зарядка. Если у вас на табло загорелась сигнальная лампочка, указывающая на отсутствие зарядки, потом она вдруг погасла и снова загорелась, то почти наверняка можно сказать, что износились или «зависли» щетки. Заменить их можно на жигулевские или москвичевские, но следует учитывать, что отечественные щетки бывают угольные (жесткие и сухие на ощупь) и угольно-графитные (скользкие на ощупь). Для мощных генераторов «японок» подойдут только вторые. Угольные щетки через пару дней, как правило, подгорают, у них теряется контакт с токосъемным кольцом генератора, после чего, естественно, зарядка опять пропадает. Совсем не сложно купить блок жигулевских щеток, выпаять их (нагрейте паяльником олово с обратной стороны, и щетки сами, под действием своих пружин, выстрелят из гнезд) и впаять на место импортных. Для этой цели не надо приглашать дипломированного автоэлектрика.
