Был реализован способ старта, разработанный совместно конструкторами КБ Машиностроения (г. Миасс) и специалистами по гидродинамике филиала ЦАГИ (Е.Н. Капанкин, Э.В. Куприянов, А.Л. Лисиченко, В. М. Шелопаев). В момент старта специальные заряды твердого топлива, расположенные на амортизационной ракетно-стартовой системе (АРСС), образовывали газоструйную защиту в виде каверны, которая существенно уменьшала воздействие лобового набегающего потока на ракету на ходу подводной лодки.

Способ газоструйной защиты исследовался как па самой ракете, так и в районе среза пусковой шахты (шахтная газоструйная защита па разных установках и масштабах моделей).

В отделении гидродинамики ЦАГИ проходили исследования старта межконтинентальных ракет подводного базирования всех последующих поколений (РСМ-40, РСМ-50, РСМ-52).

За разработку гидродинамики первой межконтинентальной ракеты 4К75 правительственными наградами были отмечены Е.Н. Капапкин, Э.В. Куприянов, А.В. Аверкин, В.Д. Середа. М.И. Вяткии, В.М. Шелонаев.

В последние годы выполнены обширные исследования по проблеме подводного старта вновь создаваемой твердотопливной ракеты «Булава». За этот цикл исследований О.П. Шорыгину в 2003 г. присуждена премия им. академика А.Д. Надирадзе.

Большая работа проведена в интересах создания низколетящих противокорабельных ракет подводного базирования различных классов. Отделение гидродинамики участвовало в разработке гидродинамики подводного старта таких изделий, как «Аметист», «Малахит» и «Гранит», стартующих из наклонных пусковых установок подводных лодок со сложенными крыльями и хвостовым оперением (М.Г. Щеглова, Г.В. Махортых, В.И. Огнев, В.П. Косачев). Изучение процесса раскрытия этих элементов в воде па моделях представляло собой сложную научно-техническую задачу, которая была успешно решена. Этот вид оружия является в настоящее время основой наступательной мощи отечественного флота.

Отделение гидродинамики также сыграло важную роль в создании различных вариантов противолодочного вооружения кораблей и подводных лодок. Гидродинамика подводного старта, входа в воду и дальнейшего движения в воде в режиме кавитации объектов этого класса была разработана па основе теоретических и экспериментальных исследований, а также многочисленных изобретений. Эти исследования в итоге привели к созданию таких объектов, как «Вихрь», «Вьюга», «Водопад», «Ветер», «Медведка» и многих других.

В 1963 г. за вклад в создание первых образцов противолодочного оружия были награждены В.Н. Архангельский, Г.В. Логвинович, М.Г. Щеглова, В.А. Соколов. Рекомендации но противолодочным и противокорабельным ракетам выдавались О.П. Шорыгиным, Н.А. Шульманом. Ю.Ф. Журавлевым, В.В. Стрекаловым, Г.Г. Кудрявцевой.

Успешно прошли работы по гидродинамике подводного стрелкового оружия, закончившиеся созданием автомата А П С и пистолета СПП -1. В настоящее время они продолжены в целях создания подводного стрелкового оружия нового поколения.

Процессы выхода тел из движущихся под водой объектов и из-под воды в атмосферу сопровождаются рядом специфических эффектов, причем иногда неожиданных. Так. оказалось, что при выходе тела из воды в момент разрушения тянущегося за ним водяного «кокона» возможно появление значительных поперечных сил ударного характера.

Исследования специалистов ЦАГИ по скоростному движению тел в воде и вблизи границы раздела сред «вода-воздух» послужили основой создания отечественной школы гидродинамики течений со свободными границами. Эта область механики стала, но существу, самостоятельным разделом аэрогидродинамики, чему во многом способствовал выход в свет в 1969 г. монографии Г.В. Логвиновича «Гидродинамика течений со свободными границами». Автор за первое издание этой работы в 1965 г. получил премию им. Н.Е. Жуковского.

Немаловажно, что изучение процессов скоростной гидродинамики помимо глубокого физического содержания имело явно выраженную объектовую направленность. Многие результаты этих исследований нашли практическое применение, а их авторы за участие в разработках ряда объектов в интересах ВМФ удостоены Ленинской премии (Г.В. Логвинович) и Государственной премии СССР (Ю.Ф. Журавлев, О.П. Шорыгин, Э.В. Парышев, М.Г. Щеглова, В.А. Сергеев, Е.Н. Капанкип, А.Б. Лотов, Г.В. Уваров, В.И. Юрасов). В 1996 г. 25 сотрудников филиала ЦАГИ были награждены юбилейной медалью «300 лет Российскому флоту».

Что касается деятельности гидродинамического отделения ЦАГИ в сфере летательных аппаратов водного базирования и скоростных судов, то в послевоенный период она была сконцентрирована на динамических принципах поддержания объекта над водной поверхностью: глиссировании, подводных крыльях, воздушной подушке. Впрочем, это уже совсем другая история.

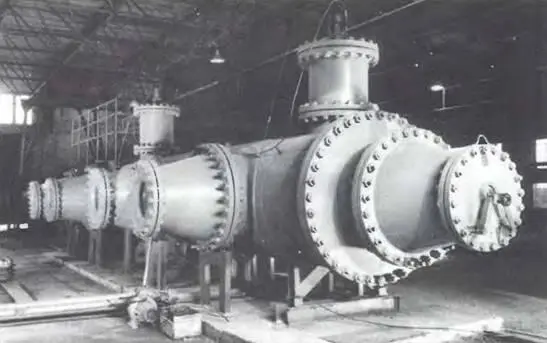

Горизонтальный стенд отработки подводного стрелкового оружия.

5,66-мм автомат подводный специальный АПС и 4,5-мм специальный подводный пистолет СПП-1М.

Владимир Щербаков

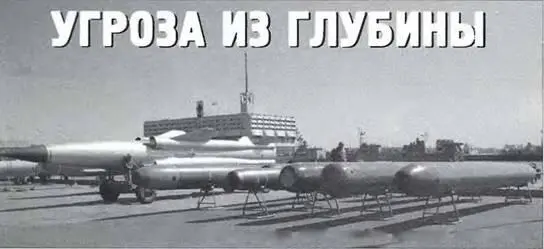

Несмотря на стремительное развитие в последние десятилетия ракетного противолодочного оружия, до сих пор торпеды различных типов остаются основным средством поражения подводных лодок и одним из наиболее действенных средств борьбы с надводными кораблями противника. Традиционно «впереди планеты всей» в области разработки торпедного оружия для вооружения надводных кораблей и подводных лодок идет Россия.

Одним из уникальнейших образцов отечественного торпедного оружия является торпеда УГСТ. Несколько лет назад были получены соответствующие документы, разрешающие ее производителю право экспорта этого изделия за рубеж. УГСТ уже выставлялась на двух проходивших в Санкт-Петербурге МВМС (Международный военно-морской салон).

Причем на первом салоне, в 2003 г., когда ее пытались впервые открыто показать широкому кругу специалистов, вследствие каких-то несостыковок с нашими спецслужбами торпеду на второй день работы салона плотно завернули в ковролин и перемотали скотчем, что вызвало настоящую сенсацию даже среди привыкших ко многому российских журналистов, пишущих на военно- техническую тематику. Но и без этого похожего па сюжет из плохого шпионского фильма события многие военно- морские эксперты вполне заслуженно уделяют данному образцу ВВТ повышенное внимание. Зато теперь можно без оглядки на компетентные органы достаточно полно описать УГСТ, которая, вне всякого сомнения, представляет собой превосходный образец торпедного оружия, разработанный специалистами санкт-петербургского ФГУП «Научно-исследовательский институт морской теплотехники» совместно с подмосковным ГНПП «Регион».
