Техника и вооружение 2006 03

Для контроля местоположения надводных кораблей и судов, а также летательных аппаратов используются передатчики УКВ-диапазона, связанные с навигационной аппаратурой объектов. На планшете обстановки в реальном масштабе времени происходит отслеживание траектории торпед и целей, местоположения подводных и надводных обеспечивающих средств.

Разработанные российскими специалистами методики обработки данных сочетают в себе эмпирические и математические процедуры и предоставляют возможность использовать штатную ГАС стреляющего надводного корабля (ПА).

Для учета гидрологии полигона применяются специально разработанные аппаратура измерения вертикального распределения скорости звука и комплект программ расчета звукового поля в районе испытаний отечественной разработки.

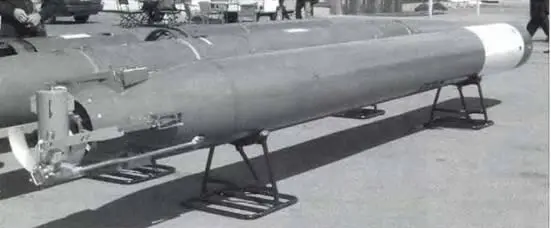

Торпеда УГСТ. Хорошо видна катушка телеуправления и складные двухплоскостные рули торпеды. МВМС-2005.

Вид на аппаратурный модуль торпеды УГСТ. Обратите внимание на антенну бортовой ГАС и места расположения датчиков взрывателей.

На этом снимке достаточно четко просматриваются особенности приемно- излучающей антенной решетки с регулируемым сектором обзора, которая является основным элементом активнопассивной системы самонаведения УГСТ.

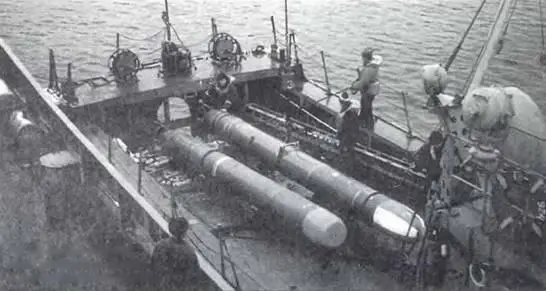

На опытовом корабле идет подготовка торпед к очередным испытания^.

Калибр, мм 533

Длина, м 7.2(6,1)

Масса, кг 2200 (1800)

Масса ВВ. кг 300

Скорость хода, уз.:

— первый режим 50

— второй режим 30

Дальность хода, км:

— первый режим 40

— второй режим 50

Глубина хода, м до 500

Глубина стрельбы с ПЛ

максимальная, м 400

Радиус реагирования ССН максимальный, км

— по ПЛ 2,5

— по НК 1,2

Радиус реагирования взрывателя, м

— по ПЛ 2

— по НК 6-8

Время индикации кильватерного

следа НК, с до 350

* Данные приводятся по источнику: Энциклопедия «Оружие и технологии России». Том III: Вооружение Военно-морского флота. Под общей редакцией министра обороны РФ Сергея Иванова. Издательский дом «Оружие и технологии». Москва. 2001.

Заказчику комплекс торпедного оружия с универсальной торпедой УГСТ поставляется в следующем виде:

— торпеды УГСТ в боевой и практической комплектации;

— запасные части для приготовления и ремонта торпед;

— эксплуатационное оборудование для проверки, приготовления и ремонта торпед;

— тренажерные системы и сопутствующее оборудование для обучения и тренировки корабельных боевых расчетов;

— береговой комплекс технического обслуживания торпед.

Практическая торпеда, предназначенная для обучения личного состава, переоборудуется из боевой путем замены боевого зарядного отделения на практический отсек. Для обеспечения положительной плавучести такой торпеды может производиться неполная заправка ее топливного резервуара.

Создание торпеды УГСТ явилось результатом процесса эволюции отечественного торпедного оружия, стало ответом на сложившиеся в наше время тенденции в развитии средств поражения ПЛ и НК и произошло благодаря резкому увеличению вычислительных возможностей современной бортовой радиоэлектронной аппаратуры, совершенствованию гидроакустики, оснащению торпед высокоэффективными системами телеуправления, а также разработке военно-морскими специалистами принципиально новых тактических приемов боевого применения торпед в современной войне на море с учетом наличия возможностей активного противодействия торпеде.

1. Новиков Б., Санников Ю. НИИ «Мортеплотехника»: новый век — новые задачи по созданию торпед с тепловой энергетикой. — Военный парад, 2000, № 9,10.

2. Буклет ФГУП «НИИ морской теплотехники» по торпеде УГСТ.

3. Широкорад А. Оружие отечественного флота: 1945–2000. Под общей редакцией А.Е. Тараса. Минск-Харвест, Москва-АСТ. 2001 -

4. Энциклопедия «Оружие и технологии России». Том III: Вооружение Военно-морского флота. Издательский дом «Оружие и технологии». Москва, 2001.

Вверху: десантирование разведчиков у Герата с Ми-8МТ 50-го осап. Август 1986 г.

Виктор Марковский

Продолжение. Начало см. в «ТиВ» № 12/2005 г.,№ 1/2006 г.

Обычной тактикой являлся поиск с воздуха на хороню просматривающихся равнинах и межгорьях, где досмотровая группа обладала свободой действии, могла контролировать обстановку и навязать противнику свою волю. По принятой в 50-м осап практике направлявшиеся на досмотр экипажи старались не отвлекать па другие задания. На вылет выделялось вертолетное звено из двух Ми-8 с группой досмотра и двух Ми-24, обеспечивавших прикрытие и огневую поддержку. Полеты в составе пар были обязательным правилом как с целью должной эффективности, так и по соображениям безопасности — «на крайний случай», когда при отказе па борту, повреждении от огня противника и вынужденной посадке экипаж и десант с пострадавшей машины могли рассчитывать на выручку и эвакуацию напарником.

Вооружение Ми-8 обычно составляли три пулемета ПКТ (в носу, в кормовом люке и в двери или бортовом блистере), которые могла дополнять пара блоков УБ-32. «Двадцатьчетверки» помимо штатного пулемета ЯкБ-12,7 или пушки ГШ-2-30К несли блоки НДР (обычно более мощные 80-мм Б-8В20) и по два ПТУР «Штурм», большая дальность и точность которых позволяли подавлять огневые точки, укрепленные позиции и прицельно бить машины в караванах. Об их эффективности говорит такой факт, отмеченный в приказе гю армии: участвуя в боевых действиях в июне 1985 г., командир эскадрильи

181-го овп подполковник Н.И. Ковалев с Ми-24 выполнил восемь пусков ракет «Штурм-В», уничтожив восемь объектов мятежников *.

* Герой Советского Союза подполковник Н.И. Ковалев погиб I июня 1985 г. в сбитом вертолете вместе с экипажем (летчик-оператор — майор И. Г. Потапов, борттехник — прапорщик В. Егоров).

Высадка десанта с Ми-8 181-го овп на «56-й площадке» у дороги на Файзабад. Провинция Баглан, осень 1985 г.
