Периферийное оборудование компьютера управления огнем включает принтер и защищенную память в форме быстродействующего блока с магнитной лентой емкостью 410 млн. бит. Функция последнего состоит в загрузке компьютерных программ с лепты и вое становлении памяти, стер той электромагнитным импульсом, другими электромагнитными эффектами или в процессе обслуживания. Информация, находящаяся на магнитной ленте, содержит дубликаты программ управления огнем и наиболее важных данных относительно условий стрельбы. Кроме того, данные цели могут быть сохранены на другой ленте.

Для работы пункта управления на магнитных лептах доступны три группы программ. Первая группа приводит систему в состояние эксплуатационной готовности, загружая все необходимые данные в компьютер управления огнем и компьютеры РЛС. Другие функции этой группы включают сбор и хранение некоторых данных, например об ориентации антенны, пределов работы РЛС, контура горизонта и «мертвых» зон.

Вторая группа программ управляем в реальном времени всеми элементами огневой единицы. В их состав включены функции:

1) управления РЛС при поиске, сопровождении цели, запросе «свой-чужой», отслеживания полета ЗУР и передачи команд управления на среднем и конечном участках их траектории;

2) выбора и обработки информации для представления на дисплеях и выполнения команд, заданных опера торами;

3) выбора пусковой установки 3УР и передачи командна ее пуск и начальные параметры полета;

4) связи через цифровое оборудование с более высокими уровнями и соседними единицами «Патриота»;

5) контроля эксплуатационного статуса всех элементов огневой единицы.

Кроме того, этой группой программ выполняется анализ угроз, исходящих от каждой обнаруженной цели, и предлагается ее приоритетность для операторов. В зависимости от выбранного режима работы система обнаруживает цели автоматически или по инструкции от офицера управления огнем. Однако начатый автоматически процесс обнаружения может быть прерван оператором в любое время.

Третья группа программ предназначена для быстрой нейтрализации дефектов и проверки системы.

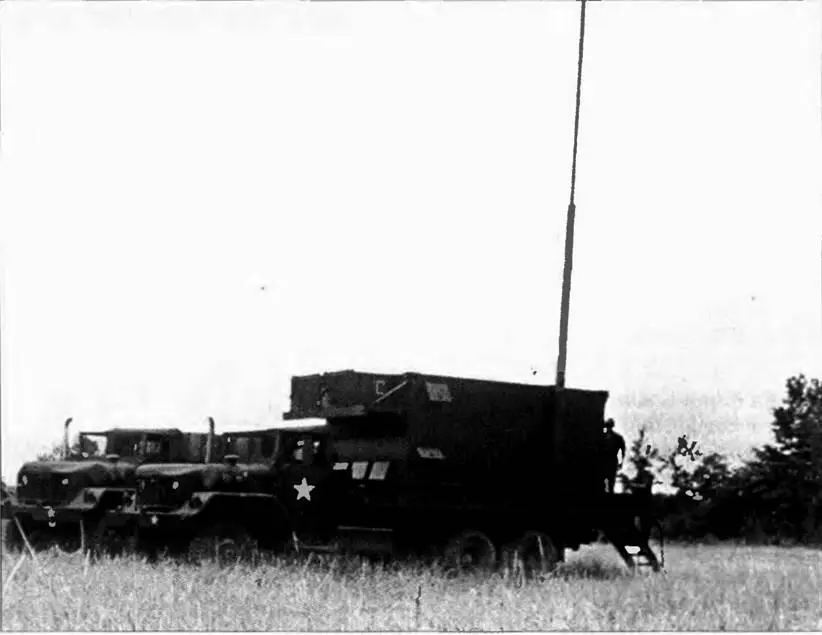

Пункт управления огнем AN/MSQ-104.

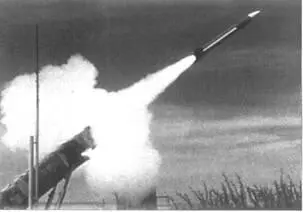

Старт ракеты MIM-104.

Перехват цели MIM-104.

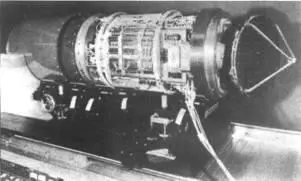

Головная часть ЗУР MIM-104.

Диаметр ракеты, мм 406

Длина ракеты, мм 5313

Размах стабилизаторов, мм 870

(в ряде источников приводится величина 920 мм)

Масса ракеты, кг 912

(приводимые в ряде источников данные обычно находятся в интервале 908–914 кг)

Масса ракеты с контейнером, кг 1696

Размеры контейнера, м 6,1x1,09x0,99

Масса боевой части ракеты М248, кг 91

(на начальных этапах разработки также приводилась величина 75 кг)

Дальность стрельбы, км 3-80

Высота поражения целей от 60 м до 24 км

Максимальная скорость М=6(1700 м/с)

Максимальные располагаемые

поперечные перегрузки до 30 д

Установившаяся перегрузка 20 д

Продолжительность полета ЗУР, с 8,3-170

ЗУР выполнена по бескрылой аэродинамической схеме и состоит из двигателя, боевой части, систем управления и наведения и обтекателя.

Обтекатель выполнен из керамического материала и в наиболее тепло напряженных местах покрыт кобальтовым сплавом. Под обтекателем находится плоская радиолокационная антенна MDAGS диаметром 305 мм, состоящая из блока наведения на конечном участке (ТС-6) и модульного блока наведения на среднем участке (ММР). Блок ММР размещается в боевой части и содержит навигационную аппаратуру и бортовую ЭВМ. Здесь же установлены инерциальный блок, вспомогательная электронная аппаратура, преобразователь сигналов, предохранительно-исполнительный механизм, антенны и осколочно-фугасный боевой заряд.

Твердотопливная однорежимная двигательная установка ракеты ТХ-486 разработана фирмой «Тиокол». По наружной поверхности двигателя проложены два кабеля, по которым передаются сигналы от системы наведения на расположенные в хвостовой части ракеты органы системы управления. С помощью системы управления производится стабилизация ракеты и управление ее полетом для обеспечения необходимой точности стрельбы.

Блок воспламенителя двигательной установки расположен в передней части канала твердотопливного заряда. Форма этого заряда обеспечивает близкий к нейтральному закон изменения тяги двигателя по времени. Над сопловой зоной двигателя размещаются гидравлические приводы аэродинамических рулей, аккумулятор, баллон со сжатым газом, насос и масляный резервуар.

Температура в камере двигателя достигает 3483 К при давлении 9,96 мПа, расход продуктов сгорания — 45 кг/с, скорость их истечения из сопла — 2532 м/с. Средняя тяга двигателя составляет 109 кН при времени работы 11,5 с (по ряду сообщений, максимальная тяга достигает величины 130 кН).

Изготовленные на заводе ракеты размещаются в транспортно-пусковых контейнерах (ТПК), изготовленных из алюминиевого сплава. На внешней поверхности ТПК имеются узлы крепления, используемые во время проведения погрузочно-разгрузочных работ и при заряжании ПУ. Передняя часть контейнера закрыта армированной стекловолокном резиновой крышкой, которую ракета пробивает во время старта. Задняя часть контейнера закрыта крышкой из стеклопластмассы. В ТПК ракета находится на рельсовых направляющих и удерживается от перемещения до пуска стопорным устройством.

Как уже отмечалось, время реакции ЗРК «Пэтриот» было сведено к минимуму, в том числе и за счет предварительного разворота стрелы пусковой установки в направлении предполагаемого пуска ЗУР, а также за счет минимальной потери времени на выход ракеты на траекторию полета. При установке на местности за каждой ПУ закрепляется определенный сектор пространства, причем эти сектора многократно перекрываются. Этим достигается всеракурсность стрельбы ЗРК «Пэтриот», в отличие от ЗРК, использующих вертикально: стартующие ракеты, — разворот которых в сторону цели осуществляется после старта ракеты. В то же время следует отметить, что корреспонденту журнала «Флайт», который посетил летом 1981 г. завод фирмы «Рейтеон» в г. Лексингтоне, было сообщено, что в процессе разработки. MIM-104 рассматривался и вариант ракеты, имевшей вертикальный старт и систему газодинамического управления. Однако этот вариант отвергли, поскольку «в тог период данная технология на американских ракетах подобных размеров не применялась».
