В процессе атаки летчик пилотировал самолет таким образом, что цель оказывалась на метке в центре прицела и, соответственно, зафиксированного луча бортовой РЛС. При достижении разрешенной дальности производился пуск. До момента попадания в цель требовалось удерживать отметку от цели в центре прицела. В процессе наведения аппаратура ракеты осуществляла прием сигнала РЛС, работающей в режиме конического сканирования. При отходе ракеты от оси равносигнальной зоны амплитуда сигнала менялась в соответствии с величиной отклонения. Модулирование сигнала самолетной РЛС позволяло бортовой аппаратуре ракеты определить направление отклонения от равносигнальной зоны («вверх-вниз», «вправо-влево»). Вырабатываемый приемной радиоаппаратурой сигнал рассогласования поступал на элементы автопилота, в результате чего осуществлялось возвращение ракеты в равносигнальную зону.

Компоновочная схема ракеты Х-66 повторяла все ту же К-5, но в увеличенном почти в полтора раза масштабе. Конструкторы использовали аэродинамическая схему «утка» с Х-образно расположенными крыльями и рулями. Крылья ракеты имели форму, близкую к треугольной. Передняя кромка имела положительную стреловидность 60°, задняя — отрицательную. Как обычно в ракетах, выполненных по схеме «утка», из-за так называемого момента «косой обдувки» оказалось невозможным обеспечить управление по всем каналам только за счет дифференциального отклонения рулей. Расположенные в одной плоскости рули закрепили на общей оси, а для стабилизации ракеты по крену на ее крыльях установили элероны.

Конструктивно корпус ракеты состоял из шести отсеков.

В первом отсеке оживальной формы размещались два датчика линейных ускорений ДА-11. Ыа наружной поверхности второго отсека находились две пары уже упомянутых кинематически связанных рулей. Внутри отсека конической формы располагались два блока рулевых машинок, демпфирующие гироскопы Д-2СА и Д-ЗСА. два пневмомеханических арретира, стопорящих их в положении на пикирование д\я обеспечения безопасного для носителя старта самолета. Кроме того, во втором отсеке размещались взаимодействующие с боевой частью предохранительно-исполнительный механизм и система контактных датчиков подрыва. Система подрыва заимствовалась от ранее созданной в НИИ-1 неуправляемой авиационной ракеты С-24.

Третий отсек представлял собой боевую часть массой 103 кг, содержащую 51 кг взрывчатого вещества. По характеру воздействия боевая часть относилась к кумулятивно-осколочно-фугасным, что соответствовало разнообразию возможных целей — самолетов, кабин управления, бронеобъектов, небольших кораблей и судов, инженерных сооружений.

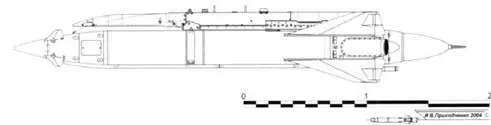

Авиационная ракета класса «воздух-поверхность» Х-66 («изделие 66»).

Х-66 на авиационном пусковом устройстве АПУ-68У

Четвертый отсек образовывал собой твердотопливный ракетный двигатель ПРД-204, разработанный на базе двигателя ПРД-25 ракета «воздух-воздух» К-8М, с конца 1950-х гг. выпускавшейся заводом № 455. Основные отличия двигателя ракеты Х-66 от прототипа были связаны с применением двухсоплового блока взамен центрального сопла на ракете К-8М. Применение такой схемы двигателя, как и в ракете К-5, обусловливалось размещением блока радиооборудования в хвосте ракета.

Двигатель снаряжался зарядом нитроглицеринового пороха НМФ-2 массой около 61 кг в виде цилиндрической шашки длиной 870 мм при диаметре 244 мм с центральным каналом диаметром 44 мм. Заряд не бронировался и горел по наружной и внутренней цилиндрическим поверхностям, а также с торцов. Номинальное время работы составляло чуть меньше 6 с. На наружной поверхности стального корпуса двигателя приваривались передний и два задних узла подвески ракета к пусковой установке, четыре кронштейна передних узлов крепления консолей крыльев. Снаружи корпуса находились и два контакта запуска двигателя.

Пятый отсек состоял из передней негерметичной части, вмещавшей пневмоблок в составе баллона, еще на заводе-изготовителе заполнявшегося воздухом, сжатым до 400 атм, воздушно-арматурного блока, редуктора, штуцера заправки, а также из хвостовой герметичной части, в которой размещались блок стабилизации по крену с применением двухстепенных гироскопов ДА-1 А. батарея электропитания, блок выработки сигнала компенсации силы тяжести. На наружной поверхности располагалось по четыре кронштейна передних и задних узлов крепления консолей крыльев.

Шестой отсек служил для размещения аппаратуры радиоуправления, созданной на базе блока К-5И-1С из состава ракеты К-5.

Длина ракеты Х-66 составляла 3630 мм, а ее диаметр (275 мм) определялся камерой сгорания двигателя, заимствованной от К-8М. Размах крыла составил 811 мм, стартовая масса — 278 кг. Последний показатель практически соответствовал ракете К-8М, несшей в 2,5 раза более легкую боевую час-гь при почти одинаковом двигателе. Эго объяснялось тем, что ракета «воздух-воздух» комплектовалась головкой самонаведения, относительно сложной и более тяжелой в сравнении с установленной на Х-66 аппаратурой системы наведения по лучу. С другой стороны, из-за меньшей средней плотности аппаратуры в сравнении с плотно набитой взрывчаткой боевой частью Х-66 ракета К-8М была на 17 % длиннее.

Эти отличия в «начинке» ракет, предназначенных для поражения воздушных и наземных целей, определили нецелесообразность создания Х-66 путем минимальной доработки близкой по размерности К-8М. Калининградскими конструкторами было избрано оптимальное сочетание готовых или требующих минимальных доработок элементов этой ракеты, ракет семейства К-5 и неуправляемой ракеты С-24.

Именно широкой преемственностью Х-66 по отношению к ранее разработанной технике — из основных элементов ракеты вновь создавалась только боевая часть и корпуса отсеков — определялась исключительная успешность и сжатость сроков разработки и испытаний этой ракеты. Уже в 1966 г. было выпущено восемь боевых и две телеметрические ракеты, а в следующем году МиГ-21ПФ № 9400415 переоборудовали для летных испытаний, которые и начались после проведения трех пусков с наземной пусковой установки. На завершенном до середины года этапе А испытаний с самолета выполнили семь автономных пусков в горизонт и с пикирования. В том же году в рамках совместных летных испытаний начиная с сентября провели 25 пусков по наземным целям. В ходе отработки устранили ненадежность работы взрывателя, плохую стабилизацию по крену. Летали М М. Комаров, Г.А. Горовой, Г.Ф. Фастовец и др.
