Положительные результа ты стрельб позволили рекомендовать ракету для принятия на вооружение, что и было осуществлено по правительственному Постановлению от 14 мая и в соответствии с приказом министра обороны от 20 июня 1968 г. По этим официальным документам максимальная дальность ракеты достигала 8 км при предельном отклонении (4В), равном 2,5-5м. Вероятность поражения типовой цели залпом двух ракет оценивалась в 0,36-0,7. На МиГ-21 устанавливалось до четырех Х-66, пуск которых осуществлялся с интервалом в залпе 0,4–0,6 с.

При применении ракет Х-66 опытные летчики уверенно поражали цели. В частности, при показе новой техники членам Правительства В.Г. Плюшкин первой же ракетой разнес цель — списанную кабину РЛС.

В 1968 г. было изготовлено несколько десятков ракет, а в последующие годы выпуск «изделий 66» на заводе в Калининграде увеличился на порядок. И в дальнейшем ракеты, разрабатывавшиеся КБ «Звезда», осваивались в серийном производстве практически тут же, на КМЗ «Стрела», что способствовало оперативному устранению неизбежно возникавших нестыковок между проектной и технологической документацией и активной «обратной связью» от производства к конструкторскому коллективу, способствующей дальнейшему совершенствованию изделия после официального принятия на вооружение.

В 1969–1972 гг. для варианта Х-66С взамен блока питания БП-66 был разработан усовершенствованный вариант МБП-66 «Молния-1» с новым ампульным источником тока, который внедрили в серию наряду с вновь созданным прессованным воздушным аккумулятором давления. В дальнейшем на Х-66 применили более совершенный двигатель ПРД-228М. заимствованный от ракеты Х-23.

Как уже отмечалось, наведение ракеты Х-66 обеспечивалось довольно длительным (до 20 с) удержанием прицела и, соответственно, фюзеляжа МиГ-21 в направлении цели. Возмущения, которым подвергается самолет при маловысотном полете, ощущал на себе каждый, хотя бы в кресле пассажира при посадке при неспокойной атмосфере. Естественно, что эти возмущения существенно снижали реальную точность применения Х-66. Поэтому в 1972–1976 гг. была разработана модификация РП-21 МИ радиолокатора самолета МиГ-21 ПФМ с системой демпфирования луча РЛС. По результатам испытаний, подтвердивших повышение точности пусков в 1,8–2 раза, она была рекомендована в серию, но ракеты Х-66 уже снимались с производства, а затем и с вооружения.

Запоздала с реализацией и другая разработка, признанная расширить область применения Х-66. Эта ракета могла применяться только с самолетов семейства МиГ-21, в то время как в качестве основы ударных самолетов фронтовой авиации рассматривались Су-7, а в перспективе — Су-17 и МиГ-23. Поэтому в 1973 г. была разработана контейнерная система «Луч», обеспечившая применение Х-66 с любого носителя. В следующем году она прошла испытания на МиГ-23М № 608. Но к этому времени завершилась разработка более совершенной радиокомандной ракеты Х-23, отрабатывалась наводимая по лазерному лучу Х-25, а Х-66 рассматривалась как неперспективная.

Тем не менее именно Х-66 стала первой отечественной тактической авиационной ракетой и послужила непосредственной родоначальницей целого семейства изделий, совершенствование которых успешно продолжается до настоящего времени.

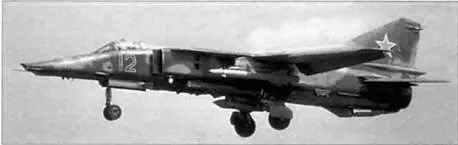

Истребитель-бомбардировщик МиГ-27К, оснащенный ракетами класса «воздух-поверхность» Х-23А. На подфюзеляжном пилоне подвешен контейнер с аппаратурой «Дельта».

В целом создание Х-66 можно было рассматривать лишь как «затыкание дыры» в системе вооружения фронтовой авиации. Во-первых, фактически применение ракет допускалось только с носителей РЛС семейства РП-21 — ряда модификаций МиГ-21 и, в принципе, очень малочисленных МиГ-23С и экспортных МиГ-23МФ.

Во-вторых, в процессе применения Х-66 практически исключались какие- либо маневры носителя: он должен был полого пикировать на цель под углом до 30°, не меняя ни курса, ни угла тангажа, что увеличиваю его уязвимость к огню ствольных зенитных средств. Кроме того, на больших дальностях метка прицела прикрывала цель от наблюдения летчиком.

В-третьих, в процессе наведения ракеты летчик должен был действовать практически так же, как при обстреле цели из стрелково-пушечного вооружения, с той разницей, что цель приходилось удерживать на метке прицела не секунду-другую, а значительно дольше. В боевой обстановке пилоту было трудно осуществлять непрерывное прицеливание корпусом своей довольно тяжелой машины, что вело к снижению точности попаданий.

Таким образом, создание Х-66 не снимало задачи разработки более совершенной ракеты, в качестве которой еще ранее была задана Х-23. Однако сам факт развертывания инициативной разработки в калининградском КБ подтолкнул руководство авиапромышленности к вполне резонному решению — в том же 1966 г. передать тему Х-23 от перегруженного коллектива МКБ «Вымпел» в ОКБ Калининградского машиностроительного завода, именно так к тому времени стал называться завод № 455. Фактически с 1966 г. ОКБ сформировалось в самостоятельную организацию, с 1976 г. получившую наименование ОКБ «Звезда». Калининградский машиностроительный завод, в свою очередь, переименовали в Машиностроительный завод «Стрела».

Калининградские конструкторы, ознакомившись с выпущенным «Вымпелом» аванпроектом, в основном использовали технические решения по системе наведения, но в остальном, касающемся «железа», двигателя и автопилота, взяли за основу уже внедряемую в серию Х-66. В результате отличия Х-23 от Х-66 коснулись в основном хвостовой части ракеты, где взамен аппаратуры системы наведения по лучу РЛС была размещена приемная аппаратура линии радиокомандного наведения «Дельта-Р» («Дельта»-ракетная). Кроме того, поскольку при новой системе наведения пилот должен был отслеживать положение не только цели, но и своей относительно малогабаритной ракеты, последнюю требовалось оснастить ярким трассером, позволяющим уверенно фиксировать ее местонахождение на удалении до десятка километров. Первоначально трассер разместили в хвостовой части ракеты.

Кроме того, в двигателе ПРД-228М применили новое топливо РСДНИ-5 с большей энергетикой, чем в двигателе ПРД-204, массу заряда увеличили до 63 кг. В дальнейшем двигатель ПРД-228М использовали и на серийных Х-66.

Усовершенствовали боевую часть, в модификации Ф23/04 увеличив ее массу до 108 кг и доведя радиус зоны поражения небронированных целей осколками (стальными кубиками с гранью 10 мм) до 40 м при обеспечении преодоления брони толщиной 250 мм при прямом попадании.

Ракета оказалась немного короче Х-66- 3,591 м при меньшем размахе крыла — 785 мм. С другой стороны, масса ракеты возросла до 288 кг. Диапазон дальностей составил от 2 до 8 км, при этом обеспечивалось круговое вероятное отклонение в картинной плоскости до 5,9 м. Пуск ракет производился с высот от 50 мдо5 км на скорости от 600 до 1000 км/ч. В конце разгонного участка ракета набирала скорость 600–750 м/с, а общее время управляемого полета составляло 20 с.
