Как сообщается в зарубежной печати, в состав станции пакетной радиосвязи могут входить установка пакетной радиосвязи (УПР), устройство сборки-разборки пакетов, микро-ЭВМ, дисплей и другое вспомогательное оборудование. Так как станция должна работать в качестве узла пакетной радиосети, то основными элементами УПР являются цифровое устройство управления (программируемый процессор), управляющее маршрутизацией и потоками информации между станциями, и высокочастотный приемопередатчик, осуществляющий передачу и прием пакетов по каналу связи. Кроме внутреннего устройства сопряжения с приемопередатчиком процессор имеет внешний проводный интерфейс для сопряжения с другими системами, которые могут подключаться к пакетной радиосети (например, сеть спутниковой связи, банки данных, терминалы, устройства контроля и управления сетью), а также специальный внешний интерфейс для обеспечения отладки программ и их загрузки непосредственно на месте работы УПР.

В целях снижения влияния помех и многолучевого распространения радиоволн спектр используемых сигналов расширен путем непосредственной модуляции несущей частоты псевдослучайной последовательностью (ПСП) по методу манипуляции с минимальным сдвигом. Выигрыш при обработке сигналов в условиях воздействия помех достигается за счет применения согласованного фильтра с перестраиваемыми в соответствии с применяемым кодом параметрами, реализованного с использованием технологии поверхностных акустических волн. Когерентное рекурсивное интегрирование повышает помехоустойчивость системы синхронизации, обеспечивает синхронное детектирование принимаемого радиосигнала и реализует функции адаптивного накопителя многолучевых сигналов. Прямое исправление ошибок обеспечивается благодаря сверточному кодированию и последовательному декодированию при нескольких скоростях кода для двух скоростей передачи информационных символов в пакете. Модуляция информационных символов осуществляется методом когерентной фазовой манипуляции.

Установка пакетной радиосвязи имеет два режима работы — обычный (для передачи данных) и специальный. Последний рассчитан на пакетизированную речь и имеет максимальную задержку при пересылке пакета не более 30 мс. Пользователь может запросить речевой режим обслуживания для каждого пакета, вводя в его заголовок флаг речевого типа обслуживания. После подсоединения антенны он выполняет только одну операцию — включение-выключение приемопередатчика с помощью тумблера.

По сообщениям зарубежной печати, в настоящее время прошли испытания и внедрены радиостанции, позволяющие организовывать пакетные радиосети для связи с подвижными наземными объектами, самолетами и вертолетами. Среди них — среднескоростная пакетная радиосеть тактического звена управления (скорость передачи данных не превышает 10 пакетов в секунду при скорости передачи информации 16 кбит/с), использующая типовые УКВ-радиостанции; широкополосная сеть со скоростью передачи 400 кбит/с; радиосеть, содержащая в своем составе низкоорбитальные спутники связи; пакетная KB-радиосеть, применяемая на флоте, и другие.

Испытания показали, что пакетные радиосети позволяют обслужить больше пользователей и передать больше информации, чем эквивалентный цифровой канал речевой связи. Зарубежные специалисты отмечают, что они обеспечивают высоконадежные транспортную и датаграммную службы путем динамического определения оптимальных маршрутов, эффективного контроля переполнения и равноправного распределения ресурсов канала при меняющихся условиях в линиях.

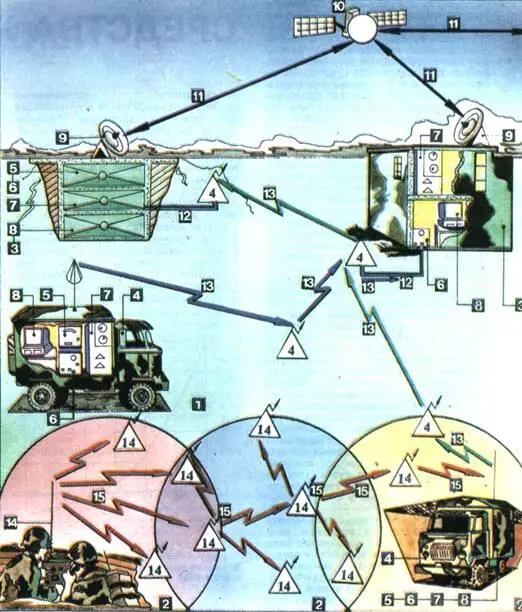

Пакетные радиосети (фрагмент): 1 — пакетная радиосеть оперативно-стратегического звена управления: 2 — зоны радиосвязи пакетной радиосети тактического звена управления (ТЗУ); 3 — центр коммутации пакетов; 4 — станция пакетной радиосвязи; 5 — установка пакетной радиосвязи; 6 — блок сборки-разборки пакетов; 7 — ЭВМ; 8 — дисплей; 9 — станция спутниковой связи; 10 — ретранслятор системы спутниковой связи; 11 — линии спутниковой связи; 12 — межсетевой интерфейс; 13 — маршрут передачи пакета (двухпунктовый алгоритм адресации); 14 — станция пакетной радиосвязи ТЗУ; 15 — маршрут передачи пакета (волновой алгоритм).

Возможности дальнейшего совершенствования существующих систем радиосвязи зарубежные специалисты видят в разработке специальных устройств управления радиостанциями — пакетных вставок (набор процессоров, сопряженных с приемопередатчиком). Вставка образует цифровую часть радиостанций, и в ней реализуются протоколы, управляющие маршрутизацией и прохождением пакетов между этими станциями. Считают, что с применением пакетной вставки в значительной степени повысится гибкость сети и будет обеспечена автоматическая связь между станциями пакетной радиосвязи, которые не находятся в состоянии непосредственной связности между собой.

Подполковник Ю. ЮРЧЕНКО, кандидат технических наук

По материалам иностранной печати.
