Вс = Во — 2 (br +s + b), где Во — общая габаритная ширина танка, ограниченная возможностью перевозок по железным дорогам, морским транспортом или погрузки в самолет авиатранспортабельных машин, br — ширина гусеницы; s — зазор между гусеницей и бортом; b — толщина бортового листа брони.

3. Сокращение численности экипажа.

Члены экипажа на современных танках занимают примерно следующие объемы: командир танка — 0,35 м 3наводчик — 0,5 м 3, механик-водитель — 0,8 м 3, заряжающий — до 1 м 3при высоте рабочего места 1,6–1,7 м. Автоматизация процесса заряжания оружия позволяет исключить из состава экипажа заряжающего и снять ограничение на сокращение высоты боевого отделения.

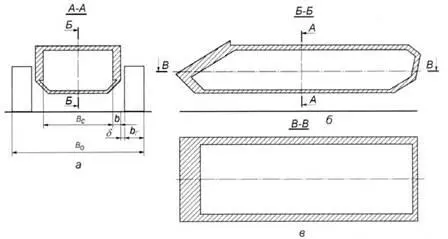

Схематичные сечения корпуса плоскостями: а — поперечной вертикальной; б — продольной вертикальной; в — горизонтальной.

4. Выбор компактного и малогабаритного вооружения, двигателя, агрегатов, механизмов, приборов и аппаратуры танка.

В современном танкостроении широко применяются танковые пушки с малым радиусом обметания, коротким откатом и компактной казенной частью.

Топливные баки сложной пространственной конфигурации позволяют в максимальной степени сократить неиспользуемые объемы.

В значительной мере сокращение занимаемого объема могут обеспечить:

— создание единых силовых блоков, объединяющих двигатель и основные агрегаты трансмиссии:

— использование эжекционных систем охлаждения двигателя;

— переход от механических приводов управления к гидравлическим и электрическим;

— использование в системах подрсссоривания пневматических рессор, объединяющих в себе функции упругого элемента и амортизатора.

5. Плотная компоновка.

Плотная компоновка достигается предельным сокращением объемов рабочих мест членов экипажа, обеспечивающим их нормальное функционирование, размещением всего оборудования танка с минимальными зазорами, сокращением числа агрегатов трансмиссии и соединяющих их зубчатых муфт.

6. Вынос некоторых элементов из забронированного объема.

Это надбашенное размещение пушки (БМП "Мардер", ФРГ), наружное расположение воздухоочистителей (М60, США), части топливных и масляных баков, ящиков с ЗИП, монтаж снаружи подвесок, перенос бортовых редукторов внутрь ведущих колес, размещение дымовых гранат на наружной поверхности башни и т. д.

7. Применение легких металлических и полимерных материалов.

Для уменьшения массы бронированного корпуса используются различные пластмассы, синтетические материалы, керамика. Противопульная броня из алюминиевых сплавов при равной со стальной броней пулестойкостью имеет меньшую массу Перспективными являются замена стальных траков титановыми, выполнение опор башни из алюминиевого сплава, а тел качения — из пластмассы. Многие отечественные и зарубежные танки имеют опорные катки из алюминиевых и магниевых сплавов.

Установка наиболее мощного вооружения и обеспечение эффективности его использования.

Это требование при проектировании танка является исходным и выполняется в основном при компоновке боевого отделения путем его размещения в средней части танка, обоснованным выбором объема боевого отделения и применением опор большого диаметра.

Размещение боевого отделения в средней части тапка обеспечивает равные утлы снижения оружия при стрельбе в сторону носа и кормы, лучшие условия для обеспечения кругового обзора, более равномерное распределение нагрузки от тяжелой башни по длине опорной поверхности и лучшую проходимость, уменьшение вредного влияния на членов экипажа, находящихся в боевом отделении. продольно-угловых колебаний машины.

Объем боевого отделения в корпусе и башне танка должен обеспечивать удобное размещение членов экипажа, установку мощного вооружения с обслуживающими его системами и приборами и размещение достаточного боекомплекта. Объем боевого отделения основных современных танков находится в пределах 6-10 м 3, что составляет 50–60 % всего внутреннего забронированного объема. Это достигается предельным уплотнением компоновки других отделений и выносом в них части боекомплекта танка.

Применение опоры башни большого диаметра обеспечивает установку в башню мощной артиллерийской системы. С этой целью предельно увеличивают ширину корпуса в свету. Если этого недостаточно, используют надгусеничную нишу (Т-34, ИС-3, Pz.V "Пантера", "Чифтен", "Леопард") или расширяют корпус под башней (Т-62, Т-72).

Надежная защита танка от средств поражения. Она достигается соответствующим расчетом и конструкцией броневых деталей корпуса и башни и рациональными общекомпоновочпыми решениями, применением систем специальной защиты.

Применение дифференцированного кругового бронирования в соответствии с плотностью снарядных попаданий в различные броневые детали корпуса и башни значительно снижает вероятность преодоления броневой защиты при постоянной массе, отпущенной на бронирование, а следовательно, и вероятность поражения танка. При этом толщина деталей броневой защиты, наименее подверженных обстрелу, не должна снижать прочность и жесткость корпуса.

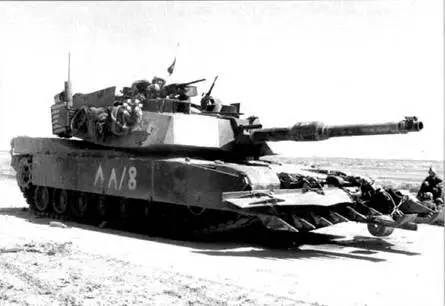

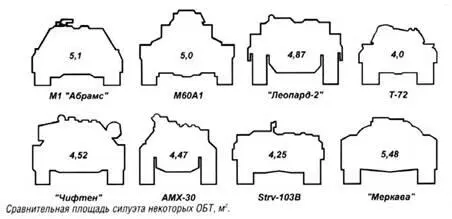

Уменьшение растров танка и особенно его высоты и площади фронтальной проекции, затрудняет обнаружение машины на поле боя за счет лучшего использования защитных свойств местности, значительно снижает вероятность попаданий и делает танк более устойчивым к опрокидыванию ударной волной ядерного взрыва. Важным конструктивным мероприятием в этом направлении является применение подвесок, позволяющих регулировать величину клиренса.

Увеличение снарядостойкости корпуса и башни за счет увеличения углов встречи снаряда с броней на наиболее вероятных направлениях обстрела повышает вероятность рикошетирования снаряда и нарушает формирование кумулятивной струи. Отсутствие в наиболее ответственных броневых деталях отверстий, лючков и люков, значительно ослабляющих броневую защиту, тоже способствует повышению снарядостойкости.
