Как уже отмечалось, разработка комплекса "Тунгуска" в целом проводилась КБП МОП под руководством главного конструктора А.Г. Шипунова. Главными конструкторами пушек и ракеты являлись, соответственно, В.П. Грязев и В.М. Кузнецов.

В создании основных средств комплекса участвовали Ульяновский механический завод МРП (по радиоприборному комплексу, главный конструктор Ю.Е. Иванов), Минский тракторный завод МСХМ (по гусеничному шасси ГМ-352 с системой электропитания), ВНИИ "Сигнал" МОП (по системам наведения, стабилизации линии выстрела и оптического прицела, аппаратуре навигации), ЛОМО МОП (по прицельно-оптическому оборудованию) и другие организации.

Совместные (государственные) испытания комплекса "Тунгуска" проводились с сентября 1980 г. по декабрь 1981 г. на Донгузском полигоне (начальник полигона В.И. Кулешов) под руководством комиссии, которую возглавлял Ю.П. Беляков. Комплекс был принят на вооружение Постановлением ЦК КПСС и СМ СССР от 8 сентября 1982 г.

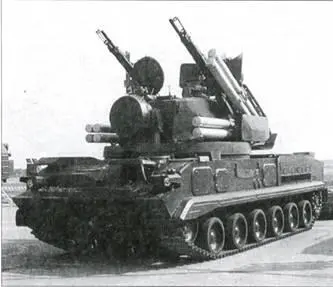

Боевая машина 2С6М ЗПРК "Тунгуска-М"

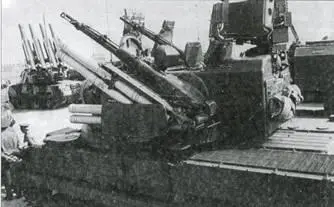

Блок пушечного и ракетного вооружения ЗПРК "Тунгуска-М"

Боевая машина 2С6 зенитного пушечно-ракетного комплекса 2К22 состояла из размещенных на гусеничном самоходе высокой проходимости ракетного вооружения, включавшего в себя восемь пусковых установок с направляющими и боекомплект ЗУР 9М311 в транспортно-пусковых контейнерах, шифратор, аппаратуру выделения координат; пушечного вооружения, состоявшего из двух 30-мм автоматов 2А38 с системой охлаждения и боекомплекта к ним; силовых гидравлических приводов наведения пушек и пусковых установок; радиолокационной системы, состоящей из РЛС обнаружения цели и РЛС сопровождения цели с наземным радиозапросчиком; цифрового счетно-решающего прибора; прицельно-оптического оборудования с системой наведения и стабилизации, а также системы измерения качек и курса; аппаратуры встроенного контроля, навигации, систем жизнеобеспечения, связи, автоматики и автоблокировок, противоатомной, противохимической и противобиологической защиты.

Двуствольный зенитный автомат 2А38 калибра 30 мм обеспечивал стрельбу патронами, подаваемыми из общей для двух стволов патронной ленты единым механизмом подачи. Автомат имел один стреляющий механизм ударного действия, обслуживавший поочередно левый и правый стволы. Управление стрельбой было дистанционное — с помощью электроспуска. Охлаждение стволов — жидкостное, с использованием воды или, при отрицательной температуре воздуха, антифриза. Автомат работал при углах возвышения от -9 град, до +85 град. Патронная лента состояла из звеньев с патронами, имеющими снаряды осколочно-фугасно-зажигательного и осколочно-трассирующего действия (в соотношении 4:1). Боекомплект — 1936 патронов. Автоматы обеспечивали общий темп стрельбы 4060–4810 выстрелов в минуту, надежную работу во всех условиях эксплуатации, в том числе при температуре от -50 град. С до +50 град. С, при обледенении, дожде, запылении, при стрельбе без чистки и смазки в течение 6 суток с ежесуточным отстрелом 200 патронов на автомат, с сухими (обезжиренными) деталями автоматики. Живучесть автомата (без смены стволов) составляла не менее 8000 выстрелов (при режиме стрельбы 100 выстрелов на автомат с последующим охлаждением стволов). Начальная скорость снарядов — 960–980 м/с.

Зенитная управляемая ракета 9М311 массой 42 кг (транспортно-пусковой контейнер с ракетой весил 57 кг) была построена по бикалиберной схеме с отделяемым двигателем. Ракета имела однорежимную двигательную установку, состоявшую из стартового двигателя с пластмассовым корпусом диаметром 152 мм. После завершения работы двигатель отделялся, а маршевая ступень (масса — 18,5 кг, диаметр — 76 мм) продолжала полет по инерции. Средняя скорость ракеты составляла 600 м/с при средней располагаемой перегрузке 18 единиц, что обеспечивало поражение на встречных и догонных курсах целей, летящих со скоростью до 500 м/с и маневрирующих с перегрузкой 5–7 единиц.

Боевое снаряжение ракеты состояло из боевой части, неконтактного датчика цели и контактного взрывателя. Занимавшая почти всю длину маршевой ступени боевая часть массой 9 кг была выполнена в виде отсека большого удлинения со стержневыми поражающими элементами, для повышения эффективности окруженными осколочной рубашкой. Боевая часть обеспечивала режущее действие по элементам конструкции планера цели и зажигательное — по элементам ее топливной системы. При малых промахах (до 1,5 м) обеспечивалось также и фугасное действие. Подрыв боевой части осуществлялся на удалении до 5 м от цели по сигналу неконтактного датчика, а при прямом попадании (вероятность которого достигала примерно 60 %) — контактным взрывателем.

Неконтактный датчик массой всего 0,8 кг состоял из четырех полупроводниковых лазеров с оптической системой, образующих восьмилучевую диаграмму направленности перпендикулярно продольной оси ракеты. Отраженный от цели сигнал лазера принимался фотоприемниками. Дальность уверенного срабатывания составляла 5 м, надежного несрабатывания — 15 м. Неконтактный датчик взводился по радиокомандам за 1 км до встречи ЗУР с целью, а при стрельбе ракетой по наземным целям отключался перед стартом. Ограничений по высоте система управления ЗУР не имела.

Бортовая аппаратура ЗУР включала в себя антенно-волноводную систему, электронный блок, гироскопический координатор, блок рулевого привода, трассер, блок питания. В ракете было применено пассивное аэродинамическое демпфирование планера ЗУР в полете, что обеспечивалось коррекцией контура управления при передаче команд на ракету от вычислительной системы боевой машины. Это позволяло получить достаточную точность наведения, уменьшить вес и габариты бортовой аппаратуры и ЗУР в целом. Длина ракеты составляла 2562 мм.

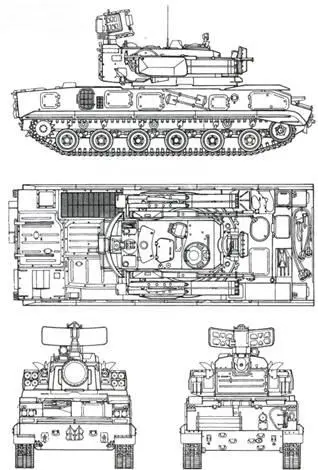

Схема боевой машины 2С6М ЗПРК "Тунгуска-М"

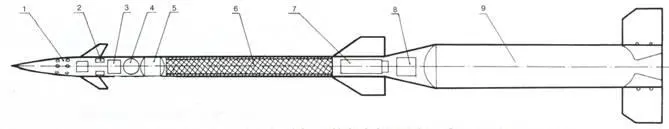

Компоновка ЗУР9МЭ113ПРК "Тунгуска"

1 — неконтактный взрыватель; 2 — рулевая машинка; 3 — блок автопилота; 4 — гироприбор автопилота; 5 — блок питания; 6 — боевая часть; 7 — аппаратура радиоуправления; 8 — устройство разделения ступеней; 9-РДТТ

Станция обнаружения целей 1РЛ144М боевой машины комплекса "Тунгуска" представляла собой когерентно-импульсную РЛС кругового обзора дециметрового диапазона волн. Высокая стабильность частоты передатчика, выполненного в виде задающего генератора и усилительной цепочки, применение фильтровой схемы селекции движущихся целей обеспечивали высокий коэффициент подавления отражений от местных предметов (30–40 дБ), что позволяло производить обнаружение целей на фоне интенсивных отражений от подстилающей поверхности и в пассивных помехах. Подбором значений несущей частоты и частоты повторения импульсов достигнуто однозначное определение дальности и радиальной скорости, что позволило реализовать сопровождение цели по дальности и по азимуту, автоматическое целеуказание станции сопровождения цели и выдачу текущей дальности в цифровую вычислительную систему как резервный вариант при постановке противником интенсивных помех в диапазоне станции сопровождения. Для обеспечения работы в движении применена электромеханическая система стабилизации антенны с использованием системы измерения качек и курса самохода.
