— Научно-исследовательский институт средств автоматизации МРП (ведущее предприятие НПО "Агат") — по разработке в рамках отдельной ОКР унифицированного батарейного командирского пункта "Ранжир" (9С737) — главный конструктор А.В. Шершнев, а также МКБ "Факел" МАП и другие организации.

В результате модернизации в ЗРК был введен второй целевой канал, в ракете применена боевая часть с осколками БЧ из материала высокой плотности, реализовано размещение ЗУР в транспортно-пусковом контейнере, увеличились зоны и вероятности поражения низколетящих целей, обеспечено сопряжение боевой машины с унифицированным батарейным командирским пунктом "Ранжир" для управления боевыми машинами в составе батареи, улучшены показатели электромагнитной совместимости.

В состав боевых средств ЗРК "Тор-М1" входили:

— боевая машина 9А331;

— ракетный модуль 9М334 с четырьмя ЗУР 9М331 (два модуля в боевой машине);

— батарейный командирский пункт 9С737.

В состав средств технического обеспечения и обслуживания этого ЗРК входили те же средства, которые использовались в ЗРК "Тор", с доработкой транспортно-заряжающей машины 9Т231 и транспортной машины 9Т245 в связи с использованием в ЗРК "Тор-М1" ракетных модулей 9М334.

В боевую машину 9А331 были внесены следующие изменения (по сравнению с 9А330):

— использована новая двухпроцессорная вычислительная система повышенной производительности, которая реализовала двухканальную работу по целям, защиту от ложных трасс целей, расширенный функциональный контроль;

— в станции обнаружения целей введены трехканальная цифровая система обработки сигналов, обеспечивавшая улучшенное подавление пассивных помех без проведения дополнительного анализа помеховой обстановки, автоматически переключаемый избирательный фильтр во входных устройствах приемника, обеспечивавший за счет частотной селекции каждого парциала более эффективные электромагнитную совместимость и помехозащищенность станции, во входных устройствах приемника заменен усилитель для повышения чувствительности, внедрена автоматическая регулировка мощности, поступавшей в каждый парциал при работе станции, изменен порядок обзора для уменьшения времени завязки трасс целей, введен алгоритм защиты от ложных отметок;

— в станции наведения использован новый тип зондирующего сигнала, обеспечивавший обнаружение и автосопровождение зависающего вертолета, в телевизионно-оптическом визире применен автомат сопровождения цели по углу места для повышения точности ее сопровождения, введены улучшенный индикатор командира и аппаратура сопряжения с унифицированным батарейным командирским пунктом "Ранжир" (радиостанции и аппаратура передачи данных).

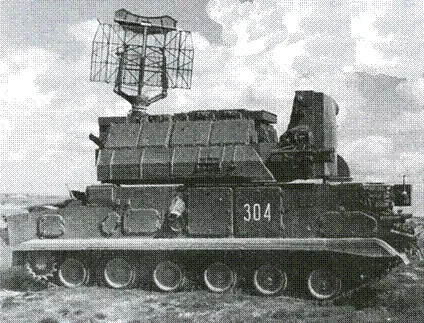

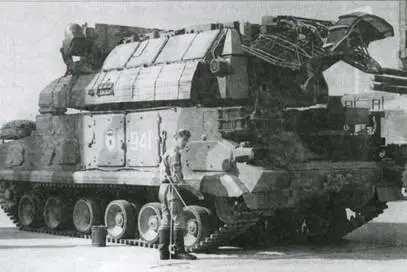

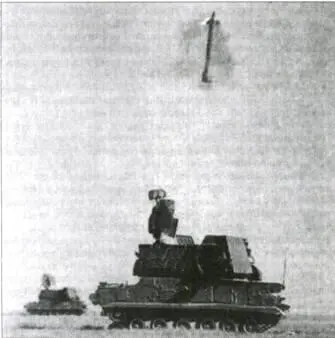

Боевая машина 9А331 ЗРК "Тор-М1" в походном (вверху) и боевом положениях

Впервые в практике создания ЗРК применен четырехместный транспортно-пусковой контейнер (ТПК) 9Я281 для ЗУР9МЗЭ1 (9М330) с корпусом из алюминиевых сплавов, который в совокупности с этими ЗУР составил ракетный модуль 9М334.

Масса модуля с четырьмя ЗУР с катапультами и ТПК составила 936 кг. Корпус ТПК был разделен диафрагмами на четыре полости. Под снимаемой перед загрузкой в боевую машину передней крышкой были размещены четыре пенопластовые защитные крышки, герметизировавшие каждую полость ТПК и разрушавшиеся ракетой при ее старте. В нижней части корпуса ТПК были установлены механизмы электроразъемов для соединения электрических цепей ЗУР и ТПК. С электрическими цепями боевой машины ТПК соединялся через бортовые электроразъемы. Рядом с крышками этих разъемов имелись закрываемые пробками люки для переключения частотных литеров ЗУР при их установке на боевую машину. Для транспортировки и хранения ракетные модули собирались с помощью балок в пакеты — до шести модулей в пакете. Транспортная машина батареи 9Т244 способна перевозить два пакета из четырех модулей, транспортно-заряжающая машина — два пакета из двух модулей.

Ракета 9М331 была полностью взаимозаменяема с ракетой 9М330 и могла использоваться в ЗРК "Тор", "Тор-М1" и в корабельном ЗРК "Кинжал".

Значительным отличием ЗРК "Тор-М1" от комплекса "Тор" являлось наличие в составе его боевых средств унифицированного батарейного командирского пункта "Ранжир", предназначенного, в частности, для автоматизированного управления боевыми действиями ЗРК в составе зенитного ракетного полка, вооруженного этим комплексом, и состоявшего из командного пункта (пункта боевого управления), четырех зенитных ракетных батарей (по четыое боевых машины 9А331 и унифицированному батарейному командирскому пункту в каждой), подразделений обеспечения и обслуживания.

Основное предназначение унифицированного батарейного командирского пункта "Ранжир" применительно к ЗРК "Тор-М1"

— управление автономными боевыми действиями зенитных ракетных батарей (с постановкой и контролем выполнения боевых задач боевым машинам, целераспределением между ними, выдачей им целеуказаний). Централизованное управление должно было осуществляться через унифицированный батарейный командирский пункт батареями полка "Тор-М1" с командного пункта полка, на котором предполагалось использовать командно-штабную машину МП22-Р и специальную машину МП25-Р, разработанные в составе АСУВ фронта. В свою очередь с КП полка должен был сопрягаться вышестоящий командный пункт — пункт управления начальника ПВО дивизии, также имевший в своем составе указанные машины. С этим КП сопрягались РЛС обнаружения "Купол" или "Каста-2-2".

На индикаторе унифицированного батарейного командирского пункта 9С737 могло отображаться до 24 целей по данным от вышестоящего командного пункта (КП полка или ПУ начальника ПВО дивизии) и до 16 целей по данным боевых машин своей батареи. Отображалось также не менее 15 наземных объектов, с которыми пункт вел обмен информацией. Темп обмена информацией составлял 1 с с вероятностью доведения ее, команд и донесений не менее 0,95. Работное время унифицированного батарейного командирского пункта в полуавтоматическом режиме по одной цели составляло не более 5 с. На пункте обеспечивалась возможность работы с неавтоматизированным планшетом воздушной обстановки и топографической картой.

Информация, принимавшаяся от боевых машин и других источников, отображалась на индикаторе в масштабе от 12 до 100 км в виде точек с формулярами целей, в состав которых входили признак государственной принадлежности цели и ее номер. Кроме того, на экране индикатора высвечивались положения реперной точки, вышестоящего КП, РЛС и зоны поражения боевых машин.
