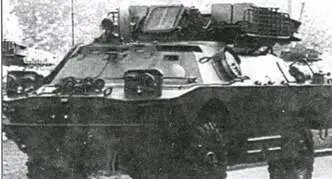

Боевая машина 9А313РК "Стрела-1"

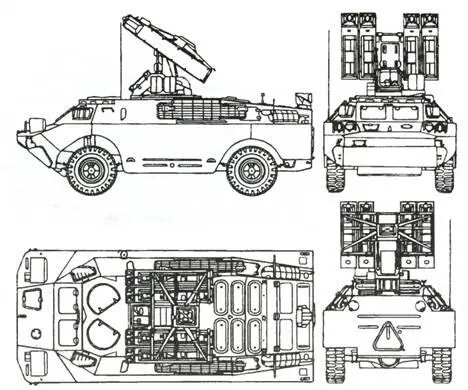

Схема боевой машины ЗРК "Стрела- 1М"

Для более полного использования возможностей комплекса прорабатывалось введение в его состав портативной РЛС для определения азимута и скорости цели. По результатам проработок пришли к решению возложить на нее также и задачу определения дальности до цели. Предполагалось, что самолеты будут обнаруживаться на дальности 7 км, что позволит производить пуск при их подлете на удалении 5 км. За разработку РЛС взялся ЛИАП, но, как и большинство учебных заведений, он не справлялся с ролью головного разработчика серьезной ОКР. От использования активных радиолокационных средств в комплексе "Стрела-1" отказались, а в созданном ему на смену ЗРК "Стрела-1 ОСВ" РЛС решала более скромные задачи — определения дальности для подтверждения входа цели в зону пуска и углов упреждения.

К этому времени Заказчик определился с концепцией боевого применения ЗРК "Стрела-2" и "Стрела-1". Было решено, что "Стрела-2" как переносной комплекс предназначен для использования в батальонном звене ПВО, а "Стрела-1" как самоходный — в полковом, в дополнение к зенитной самоходной установке "Шилка", дальность стрельбы которой (2,5 км) не обеспечивала поражение самолетов и вертолетов противника до рубежа пуска ими управляемых ракет по позициям и объектам мотострелкового (танкового) полка (4–5 км). Таким образом, ЗРК "Стрела-1" с расширенной зоной поражения хорошо вписывался в разрабатываемую систему войсковой ПВО, и соответствующие предложения промышленности были поддержаны.

Исходная схема переносного комплекса, собираемого из двух частей, не обеспечивала приемлемой боеготовности, особенно с учетом выявившегося значительного утяжеления ракеты. Планировали разместить комплекс на ГАЗ-69, но эта машина была уязвима при действиях на переднем крае войск. В дальнейшем перешли к использованию бронированной разведывательно-дозорной машины БРДМ-2 в качестве базы ЗРК "Стрела-1".

Выбор этого шасси был далеко не случайным. К этому времени ОКБ-16 уже имело значительный опыт размещения на шасси семейства БРДМ различных модификаций противотанкового комплекса "Фаланга". Шасси обеспечивало защиту от пуль и осколков, обладало неплохой маневренностью, способностью преодолевать вплавь водные преграды, но имело ограниченную грузоподъемность. Исходя из этого, а также из стремления удешевить ЗРК, его разработчики пошли по пути предельного упрощения боевой машины, в частности, отказались от применения механического привода для наведения пускового устройства, возложив эту задачу на мускулатуру оператора. При этом потребные усилия по возможности снизили, обеспечив естественную уравновешенность пускового устройства. В отличие от боевых машин противотанковых комплексов оператор нуждался в хорошем обзоре. По этому критерию идеальным было бы частично открытое размещение оператора, но оно не давало даже иллюзии безопасности. Было принято компромиссное решение — оператора разместили в легкобронированной башне, в передней стенке которой в секторе 60 град, по азимуту было выполнено окно из пулестойкого прозрачного бронестекла.

На марше пусковое устройство опускалось на крышу боевой машины. В результате повышалась устойчивость машины, не возникало проблем с проездом под нависающими препятствиями, да и классифицировать издали данную БРДМ как боевую машину ЗРК было трудно.

Несмотря на стремление к упрощению, связанное не только с ограничением стоимости, но и с обеспечением надежности техники и простоты подготовки личного состава (в этой части радиоуправляемая "Фаланга" в свое время преподнесла ОКБ-16 немало неприятных сюрпризов), ряд предстартовых операций в комплексе "Стрела-1" был все-таки автоматизирован для достижения малого работного времени ЗРК.

Предусматривалось, что ЗРК с расширенными боевыми возможностями будет представлен на совместные испытания в III кв. 1964 г. В этом году уже окончательно определился технический облик ЗРК. Однако из-за продолжающихся трудностей с отработкой ГСН работы затянулись до начала 1967 г.

Государственные испытания опытного образца комплекса "Стрела-1" проводились в 1968 г. под руководством комиссии во главе с Ю.А. Андерсеном на Донгузском полигоне (начальник полигона М.И. Финогенов). Комплекс был принят на вооружение по Постановлению ЦК КПСС и СМ СССР от 25 апреля 1968 г.

Серийное производство боевой машины 9А31 ЗРК "Стрела-1" было налажено на Саратовском агрегатном заводе МОП, ЗУР 9М31 — на Ковровском механическом заводе МОП.

За разработку комплекса "Стрела-1" А.Э. Нудельман, В.И. Школиков, Г.С. Терентьев, Б.Г, Паперный и другие были удостоены Государственной премии СССР.

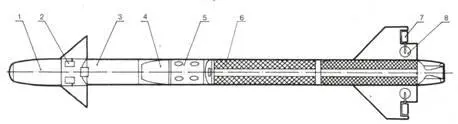

Компоновка ЗУР 9М31 ЗРК "Стрела-1"

1 — фотоконтрастная ГСН; 2 — рулевая машинка; 3 — бортовая аппаратура; 4 — боевая часть; 5 — неконтактный взрыватель; 6 — РДТТ; 7 — роллеры; 8 — ротор роллера

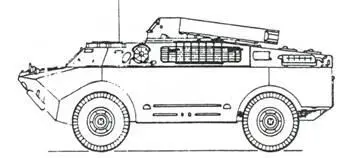

Боевая машина 9А313РК "Стрела-1"в походном положении и ее схема

Комплексы "Стрела-1" входили в состав ракетного взвода (четыре боевые машины) в зенитную ракетно-артиллерийскую батарею ("Стрела-1" — "Шилка") мотострелкового (танкового) полка.

Боевая машина (БМ) ЗРК "Стрела-1" оснащалась пусковой установкой (ПУ) с размешенными на ней четырьмя ЗУР в транспортно-пусковых контейнерах (ТПК), аппаратурой запуска ЗУР, оптическими средствами обнаружения и прицеливания, а также средствами связи.

Комплекс мог вести стрельбу по самолетам и вертолетам, летящим на высотах от 50 до 3000 м со скоростями до 310 м/с на встречных курсах и до 220 м/с на догонных курсах при курсовых параметрах до 3000 м, а также по зависающим вертолетам и дрейфующим аэростатам. Возможности фотоконтрастной ГСН позволяли вести стрельбу только по визуально видимым целям на фоне ясного неба или сплошной облачности, при углах между направлениями на цель и на солнце более 20 град, и при угловом превышении линии визирования цели над видимым горизонтом более 2 град. Зависимость от освещенности цели, метеоусловий и фоновой обстановки ограничивала боевое использование комплекса "Стрела-1". Однако среднестатистические оценки этой зависимости с учетом возможности действий авиации противника, как правило, только в тех же метеоусловиях, а в дальнейшем — также и практическое применение комплекса на учениях и в военных конфликтах показали, что ЗРК "Стрела-1" мог использоваться достаточно часто и с высокими военно-экономическими показателями.
