Как уже отмечалось, наведение пусковой установки на цель осуществлялось мускульными усилиями оператора, который с помощью системы рычажно-параллелограммных устройств руками выводил на требуемый угол места (в диапазоне от -5 град, до +80 град.) взаимосвязанные пусковую раму с ракетами, объектив оптического визирного устройства и грубый визир, а ногами посредством соединенных с сидением коленных упоров вкруговую наводил пусковую установку по азимуту, отталкиваясь от закрепленного на полу машины конуса.

Стрельба в движении обеспечивалась за счет почти полной естественной уравновешенности качающейся части и совмещения центра тяжести ПУ с ракетами с точкой пересечения осей качания машины. При испытаниях подтвердилась способность человека-оператора успешно парировать низкочастотные колебания корпуса машины.

Масса боевой машины составляет 1100 кг, длина — 5,75 м, ширина — 2,35 м, высота (с опущенным пусковым устройством) — 2,58 м.

Зенитная управляемая ракета 9М31 была выполнена по аэродинамической схеме "утка" и наводилась на цель с помощью ГСН по методу пропорциональной навигации. ГСН 9Э41 преобразовывала лучистый поток энергии в диапазоне длин волн 0,4–2,7 мкм от контрастной на фоне неба цели в электрический сигнал, содержащий информацию об угле между осью координатора ГСН и линией визирования "ракета-цель", а также о значении угловой скорости линии визирования. В качестве чувствительных элементов в ГСН использовались неохлаждаемые сернисто-свинцовые фотосопротивления.

За ГСН последовательно располагались рулевой привод аэродинамических рулей треугольной формы, аппаратура системы управления, боевая часть и оптический взрыватель.

Осколочно-фугасная боевая часть массой 3 кг содержала 1 кг взрывчатого вещества и при подрыве образовывала осколки массой 2,6 г, разлетающиеся со скоростью до 1500 м/с.

Далее устанавливался твердотопливный ракетный двигатель, на хвостовом отсеке которого были закреплены трапецевидные крылья ракеты. На ракете применялся однокамерный двухрежимный ракетный твердотопливный двигатель. На стартовом участке ракета разгонялась до скорости около 420 м/с, которая затем поддерживалась примерно постоянной на маршевом участке.

ЗУР не стабилизировалась по крену. Угловая скорость относительно продольной оси ограничивалась за счет использования роллеронов — своего рода небольших рулей на крыле (хвостовом оперении), внутри которых были вмонтированы диски с лопатками, выступающими в набегающий поток. Гироскопический момент от быстровращающихся дисков разворачивал роллерон таким образом, что возникающая аэродинамическая сила затормаживала креновое вращение ракеты. Подобное устройство было впервые применено на американской ракете класса "воздух-воздух" "Сайдуиндер" и на ее советской копии К-13, запущенной в серию одновременно с началом разработки "Стрелы-1". Однако на этих ракетах роллероны раскручивались задолго до пуска ракеты под воздействием воздушного потока, обтекающего самолет-носитель. Для своевременной раскрутки роллеронов ЗУР конструкторы ЗРК "Стрела-1" использовали изящное и простое устройство. На роллерон наматывался тросик, свободным концом закрепленный на ТПК. При старте роллероны раскручивались тросиком по схеме, аналогичной применяемой для пуска лодочных моторов.

При прямом попадании в цель контактный магнитоэлектрический датчик, а в случае пролета ракеты вблизи цели — неконтактный электронно-оптический датчик, задействовали предохранительно-исполнительный механизм (ПИМ) на подрыв боевой части ЗУР. При большом промахе предохранительно-исполнительный механизм через 13–16 с выводился из боевого положения и уже не мог подорвать БЧ. При падении на землю ЗУР не взрывалась, а деформировалась, как правило, не нанося ущерба своим войскам.

Длина ракеты составляла около 1,8 м, диаметр — 0,12 м, размах крыла — 0,36 м.

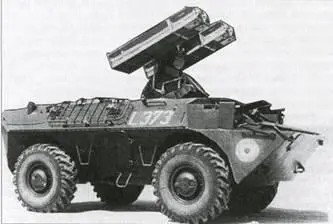

Румынский вариант ЗРК "Стрела-1 "на шасси БТР ТАВС- 79

Наряду с ракетой переносного комплекса "Стрела-2", ракета 3M31 была одной из двух первых отечественных ЗУР, которая хранилась, перевозилась в транспортно-пусковом контейнере и запускалась непосредственно из него. Если применение такого контейнера в переносном комплексе было практически неизбежным, то использование подобного прогрессивного технического решения в ЗРК "Стрела-1" свидетельствует о дальновидности его разработчиков. Пылебрызгозащитный транспортно-пусковой контейнер 9Я23, предохранявший ракету от механических повреждений, крепился к раме ПУ с помощью бугелей.

Боевая работа ЗРК "Стрела-1" осуществлялась в следующем порядке. При получении целеуказания или при самостоятельном визуальном обнаружении цели стрелок-оператор наводил пусковую установку с ЗУР на цель, используя для повышения точности оптический визир. Одновременно включалось питание борта первой ЗУР (через 5 с — второй ЗУР) и открывались передние и задние крышки транспортно-пусковых контейнеров. Услышав звуковой сигнал о захвате цели ГСН и визуально оценив момент входа цели в зону пуска, оператор нажатием кнопки "Пуск" осуществлял старт ракеты. При движении ракеты по контейнеру срезался кабель электрического питания ЗУР, при этом в предохранительно-исполнительном механизме снималась первая ступень предохранения. Стрельба велась по принципу "выстрелил и забыл".

По результатам испытаний были определены вероятности поражения одной ЗУР при стрельбе навстречу цели, летящей со скоростью 200 м/с на высоте 50 м. Они составляли от 0,15 до 0,64 для бомбардировщика и от 0,1 до 0,6 — для истребителя. При увеличении скорости цели до 300 м/с и высоты до 1000 м вероятности составили от 0,15 до 0,52 для бомбардировщика и от 0,1 до 0,42 — для истребителя. При стрельбе вдогон вероятность поражения целей, летящих со скоростью 300 м/с, составила 0,47-0,49, а со скоростью 200 м/с — 0,52-0,65.

В соответствии с рекомендациями проводившей испытания Госкомиссии, в период 1968–1970 гг. провели модернизацию комплекса. В состав ЗРК был введен пассивный радиопеленгатор (ПРП) разработки Ленинградского НИИ "Вектор" Министерства радиопромышленности, обеспечивающий обнаружение целей с включенными бортовыми радиосредствами, их сопровождение и ввод в поле зрения оптического визира. Предусматривалась возможность целеуказания от ЗРК с пассивным радиопеленгатором другим ЗРК "Стрела-1" упрощенной комплектации — без пеленгатора.

Благодаря усовершенствованию ракеты была уменьшена ближняя граница зоны поражения комплекса, повышена вероятность поражения целей на малых высотах и точность самонаведения. Была разработана контрольно-проверочная машина, позволяющая контролировать работу штатных боевых средств комплекса "Стрела-1" с учетом изменений, введенных в него при модернизации.
