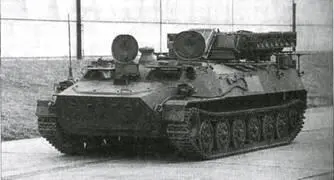

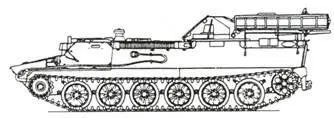

БМ 9А35 ЗРК "Стрела-10" в походном положении и ее схема

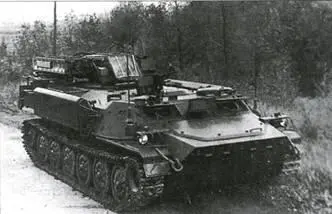

БМ 9A35M3 ЗРК "Стрела-10МЗ" в походном положении. На бортах корпуса видны откидывающиеся поплавки из пенополиуретана.

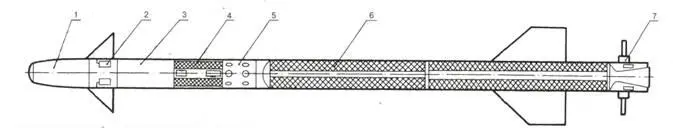

Компоновочная схема ЗУР 9МЗ7ЗРК "Стрела-10"

1 — комбинированная ГСН; 2 — рулевая машинка; 3 — бортовая аппаратура; 4 — боевая часть; 5 — неконтактный взрыватель; 6-РДТТ; 7- роллероны

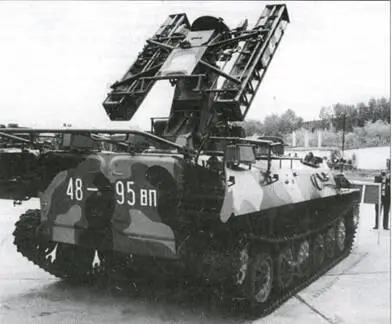

БМ 9А35 ЗРК "Стрела-10"в боевом положении

Для ограничения скорости проворота ракеты по крену на ЗУР применялись расположенные позади крыльев стоящие отдельно от них роллероны, выполненные без обычного для этих устройств роторов, раскручиваемых набегающим воздушным потоком. Вместо них роллероны были связаны с расположенными внутри корпуса роторами с газодинамической раскруткой. При сохранении диаметра корпуса и размаха крыла ЗУР комплекса "Стрела-1" длина ракеты 9М37 увеличилась до 2,19 м.

Для повышения эффективности боевого снаряжения при сохранении общей массы прежней боевой части в ЗУР 9М37 вместо осколков были использованы стержневые (режущие) поражающие элементы массой 9 г, разлетающиеся со скоростью до 1300 м/с. Масса взрывчатого вещества возросла до 1,1 кг

Введение в комплекс "Стрела-1 °CВ" аппаратуры оценки зоны пуска 9С86, автоматически вырабатывающей данные для отработки требуемых углов упреждения, позволило своевременно осуществлять пуски ракет в 98 % случаев, в то время как на "Стреле-1" это достигалось только в 75 % стрельб. Основу аппаратуры оценки зоны пуска составляли когерентно-импульсный радиодальномер миллиметрового диапазона волн, обеспечивавший определение дальности до цели (в пределах от 0,43 до 10,3 км с максимальной ошибкой не более 100 м) и радиальной скорости цели (с максимальной ошибкой не более 30 м/с), а также аналого-дискретное счетно-решающее устройство, которое определяло границы зоны пуска с максимальными ошибками 300–600 м и углы упреждения при пуске со средними ошибками 0,1–0,2 град.

Кроме того, комплекс оснащался наземным радиозапросчиком 1РЛ246 для определения на наклонных дальностях до 12 км государственной принадлежности целей, летящих на средних высотах, и до 10 км при высоте полета цели от 0,025.

В комплексе "Стрела-1 °CВ" появилась возможность обстреливать более скоростные цели по сравнению с ЗРК "Стрела- 1М", расширились границы зоны поражения. Если комплекс "Стрела- 1М" не был защищен ни от естественных, ни от организованных оптических помех, то ЗРК "Стрела-1 °CВ" при работе с использованием теплового канала ГСН был защищен от естественных помех и в определенной мере — от одиночных преднамеренных оптических помех-ловушек. Однако в ЗРК "Стрела-1 °CВ" еще оставались многие ограничения эффективной стрельбы с использованием как фотоконтрастного, так и теплового каналов ГСН ЗУР.

По совместному решению ГРАУ МО и Миноборонпрома и согласованному между ними ТТЗ в 1977 г. разработчики комплекса "Стрела- 1 °CВ" провели его модернизацию путем усовершенствования ГСН ЗУР и аппаратуры запуска ракет боевых машин 9А34 и 9А35. Комплекс получил название "Стрела-10М" (9К35М).

ГСН ракеты 9М37М селектировала цель от организованных оптических помех по траекторным признакам, что позволило снизить эффективность тепловых помех-ловушек. По всем другим характеристикам комплекс 9К35М остался аналогичным комплексу "Стрела-1 °CB", за исключением некоторого увеличения (на 2–3 с) работного времени при стрельбе в условиях помех.

Испытания ЗРК 9К35М проводились с января по май 1978 г. на Донгузском полигоне (начальник полигона В.И. Кулешов) под руководством комиссии, возглавляемой Н.В. Юрьевым. Комплекс "Стрела-10М" был принят на вооружение в 1979 г.

В 1979–1980 гг. по поручению ВПК от 31 июня 1978 г. была проведена дальнейшая модернизация комплекса "Стрела-10М".

В ходе модернизации была разработана и введена в боевые машины комплекса аппаратура 9В179-1 для автоматизированного приема от батарейного командирского пункта ПУ-12М и командного пункта начальника ПВО полка ППРУ-1 ("Овод-М-СВ") или от РЛС обнаружения, оснащенных аппаратурой АСПД-У, а также аппаратура 9В180 отработки целеуказаний, обеспечивавшая автоматизированное наведение пускового устройства на цель. Введены в комплект боевых машин комплекса откидывающиеся от бортов боевых машин поплавки из пенополиуретана для преодоления водных преград вплавь с полным боекомплектом ЗУР и пулеметом, а также дополнительная радиостанция Р-123М для обеспечения приема телекодовой информации.

Полигонные испытания опытного образца комплекса, получившего название "Стрела-10М2" (9К35М2), были проведены на Донгузском полигоне в июле-октябре 1980 г. под руководством комиссии, которую возглавлял Е.С. Тимофеев.

В результате испытаний было установлено, что в заданной зоне поражения с использованием автоматизированного приема и отработки ЦУ (при самонаведении ЗУР по фотоконтрастному каналу без помех) ЗРК обеспечивает эффективность стрельбы одной ЗУР по истребителям на встречных курсах, составляющую 0,3 на дальности 3,5 км и 0,6 в диапазоне дальностей от 1,5 км до ближней границы зоны, что превышало эффективность стрельбы комплекса "Стрела-10М" на 0,1–0,2 на тех же дальностях. Это достигалось за счет увеличения дальности обнаружения цели с 6,8 до 8,4 км, сокращения работного времени при целеуказании с 8,5 до 6,5 с, увеличения частости непропуска цели с 0,7 до 1, сокращения времен доведения целеуказания до оператора в 2,5 раза и отработки целеуказания в 2 раза.

В 1981 г. комплекс "Стрела-10М2" был принят на вооружение.

По инициативе ГРАУ МО и 3 НИИ МО и последовавшему за ней решению ВПКот 1 апреля 1983 г. № 111, в период 1983–1986 гг. под шифром "Китобой" была проведена модернизация ЗРК "Стрела-10М2". Она осуществлялась кооперацией предприятий, разработавшей ЗРК "Стрела-10" и другие его модификации.

По сравнению с ЗРК "Стрела-10М2", модернизированный комплекс должен был иметь большую зону поражения и обладать более высокой эффективностью и помехозащищенностью в условиях интенсивных организованных оптических помех, обеспечивать стрельбу по всем типам низколетящих воздушных целей (самолетам, вертолетам, крылатым ракетам, дистанционно пилотируемым аппаратам).
