ЗРК "Стрела-1 °CВ" поставлялись в ряд зарубежных стран (в т. ч. в Афганистан, Алжир, Анголу, Болгарию, Венгрию, Индию. Иорданию, Ирак, Северную Корею, Кубу, Ливию, Польшу, Сирию, Словакию, Чехию, Югославию) и использовались в военных конфликтах на Ближнем Востоке и в Африке. В частности, они применялись ливийцами в боевых действиях в Чаде. Ангольцами (или кубинцами) в 1987–1988 гг. был сбит южноафриканский "Мираж F-1". В ходе боевых действий в Чаде и в Анголе несколько ЗРК "Стрела-10" были захвачены противником.

После распада СССР на Украине был разработан зенитный пушечно-ракетный комплекс "Донец" с использованием шасси танка Т-80УД, элементов вооружения и башни зенитной самоходной установки ЭСУ-23-4 и четырех контейнеров с ракетами семейства "Стрела-10", размещенных попарно по бортам башни.

В дальнейшем в России была разработана программа модернизации более ранних модификаций ракет с доведением до уровня 9М33З путем замены ГСН на 9Э47МЗ, аппаратурного отсека, неконтактного взрывателя, боевой части и доработки контейнера. Доработанные ракеты получили обозначение 9М35МД.

Применение модернизированного оптического прицела 9Ш127М взамен 9Ш127 обеспечит возможность поражения малоразмерных целей типа крылатых ракет, высокоточного оружия, беспилотных летательных аппаратов на дальностях до 3–4 км.

Для обеспечения всесуточного применения комплексов "Стрела-10" разработан и испытан вариант дооснащения боевой машины ночным прицелом. Проведенные испытания подтвердили возможность обнаружения вертолета Ми-8 ночью на дальности 10 км.

На МАКС-2001 была представлена боевая машина "Гюрза" — усовершенствованная пусковая установка комплекса "Стрела- 10", на которой взамен пассивной радиолокационной системы пеленгации применена инфракрасная оптико-электронная система обнаружения с полусферическим блоком датчиков, размещенным в верхней части штатного поднимаемого пускового устройства. Новая машина также оснащается цифровой вычислительной системой. В отличие от ранее применявшихся средств обеспечивается обнаружение целей на вдвое большей дальности, эффективная работа по летательным аппаратам с неработающими на излучение радиолокаторами. Пеленгация целей осуществляется не только в горизонтальной, но и в вертикальной плоскости до угла места 30 град.

В целом процесс совершенствования ЗРК семейства "Стрела-1" — "Стрела-10М" представляет собой положительный пример эволюционного развития вооружения с непрерывным наращиванием боевых возможностей, высокой степенью преемственности и взаимозаменяемости образцов различных лет разработки.

Китайская "пиратская" копия "Стрелы-2М" — Hongying-5B (HN-5B)

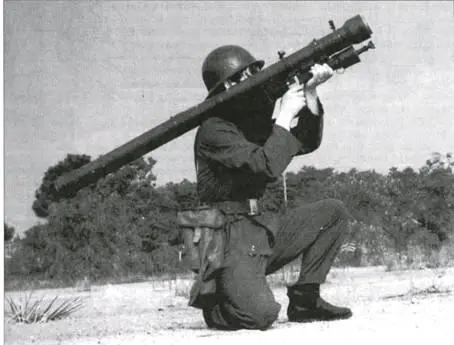

К концу 1950-х гг. в СССР поступила первая, еще несколько противоречивая информация о том, что в США в 1958 г. началась разработка носимого ЗРК с ракетой, оснащенной пассивной тепловой головкой самонаведения. Более того, в это время по американскому телевидению была показана стрельба по воздушной цели такой ракетой, запускаемой из пусковой трубы с плеча стрелка. Этот факт свидетельствовал о реальной возможности создания носимого зенитного ракетного оружия. Как известно, такой комплекс под названием "Ред Ай" в США появился к 1965 г.

Перспективы применения переносных ЗРК не сводились только к дополнительному насыщению войск средствами ПВО и распространению их подчинения до уровня командиров даже подразделений. Переносные ЗРК могли применяться в условиях, исключающих использование других зенитных средств — при бое в городе, в горах, в лесных массивах. Они могли использоваться небольшими диверсионно-разведывательными группами и подразделениями десантников, в том числе и в глубоком тылу противника.

Работы по созданию отечественного переносного зенитного ракетного комплекса (ПЗРК) "Стрела-2" начались в соответствии с Постановлением СМ СССР от 25 августа 1960 г. № 946–398 о проведении работ по комплексу "Стрела". Данное постановление достаточно широко ставило задачу создания легкого ЗРК "Стрела", что обусловило возможность разработки в дальнейшем двух существенно различных комплексов — самоходного "Стрела-1" и переносного "Стрела-2".

Головным разработчиком комплекса "Стрела-2" (9К32), состоящего из пусковой трубы с источником питания, ЗУР 9М32 и пускового устройства, было назначено специальное конструкторское бюро (СКБ) ГКОТ во главе с Б.И. Шавыриным — единственное из ряда запрошенных КБ, согласившееся взяться за разработку переносного комплекса. После смерти Б.И. Шавырина в 1965 г. главным конструктором стал С.П. Непобедимый. Спустя год СКБ было переименовано в Конструкторское бюро машиностроения (КБМ) МОП.

На начальной стадии работ сама возможность создания переносного ЗРК представлялась очень проблематичной. Разработка требований к комплексу "Стрела-2" и его проектирование проходили неординарно, в плотном творческом взаимодействии военных, проводивших глубокие научные исследования в НИИ-3 ГАУ, и конструкторов промышленности, выдвинувших ряд смелых технических идей. Проектирование переносного ЗРК началось с "мозговой атаки": Б.И. Шавырин и группа специалистов на две недели отрешились от текущих дел и в ходе обмена идеями сформировали облик будущего комплекса "Стрела-2" и разработали предложения по проекту ТТТ к комплексу.

Позже поступившие из-за рубежа сведения о комплексе "Ред Ай" подтвердили большое сходство технического облика переносного ЗРК "Стрела-2" с его зарубежным аналогом. Независимо друг от друга конструкторы двух стран признали наиболее целесообразными схожие технические решения. Эскизный проект переносного ЗРК "Стрела-2" был представлен в конце 1961 г.

Важнейшим элементом ЗУР переносного комплекса стала миниатюрная тепловая головка самонаведения (ТГСН), разработка которой была поручена ОКБ-357 Ленинградского совнархоза (вскоре оно вошло в состав Ленинградского оптико-механического объединения — ЛОМО). Главным конструктором головки стал В.Э. Пиккель, которого впоследствии сменил О.А. Артамонов. В создании тепловой ГСН участвовали сотрудники Государственного оптического института (ГОИ), возглавляемого Г.А. Горячкиным.

К тому времени тепловые ГСН уже использовались в серийных образцах отечественной ракетной техники — в авиационных самонаводящихся ракетах класса "воздух-воздух" К-13 и К-8МТ. Примененная в ракете 9М32 система управления была теоретически обоснована профессором Военно-воздушной инженерной академии им. Н.Е. Жуковского А.А. Красовским. Основной трудностью в разработке тепловой ГСН для ЗУР 9М32 было создание устройства гиростабилизации (координатора головки) с малыми массогабаритными характеристиками. Как стало известно, американские специалисты в процессе разработки тепловой ГСН для ЗРК "Ред Ай" нашли оригинальное решение по совмещению параболического зеркала головки с силовым гироприводом на основе трехстепенного гироскопа, что позволяло избавиться от гироплатформы, используемой в более крупных ракетах, и двухканального управления, которые применялись, в частности, в авиационных ракетах класса "воздух-воздух", и перейти к одноканальному управлению с помощью указанного небольшого гироскопа.
