Совместные испытания опытного образца ЗРК "Китобой" проводились с февраля по декабрь 1986 г. в основном на Донгузском полигоне (начальник полигона М.И. Ткаченко) под руководством комиссии под председательством А.С. Мельникова. Часть стрельб была проведена на Эмбенском полигоне. В 1989 г. после доработки ЗУР 9М33З ЗРК был принят на вооружение Советской Армии под названием "Стрела- 10МЗ" 9K35M3.

Входящие в состав ЗРК боевые машины 9A34M3 и 9A35M3 имели усовершенствованную аппаратуру запуска ЗУР, которая позволяла осуществлять более надежный захват цели ГСН ракеты, а также новый оптический визир с двумя каналами с переменными полем зрения и кратностью увеличения, Широкопольный канал обеспечивал поле зрения 35 град, и увеличение 1,8х, а узкопольный — поле зрения 15 град, и увеличение 3,75х, обеспечивавшие увеличение дальности обнаружения малоразмерных целей на 20–30 %.

Новая ЗУР 9М33З, по сравнению с ракетой 9М37М, имела несколько доработанные двигатель и контейнер, а также новую ГСН 9Э425 с тремя приемниками в различных спектральных диапазонах: ранее примененных фотоконтрастном и инфракрасном, а также в помеховом, на нехарактерных для излучения реальных целей длинах волн 1–1,Змкм, с логической селекцией цели на фоне оптических помех по спектральным и траекторным признакам, что значительно повысило помехозащищенность комплекса.

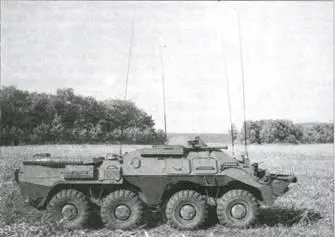

Подвижный пункт управления 9С482М6 ПУ 12М на базе БТР80 Подвижный пункт - фото 59

Подвижный пункт управления 9С482М6 (ПУ- 12М) на базе БТР-80

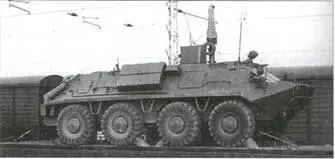

Подвижный пункт управления ПУ12 на базе БТР60 Хорватский вариант ЗРК - фото 60

Подвижный пункт управления ПУ-12 на базе БТР-60

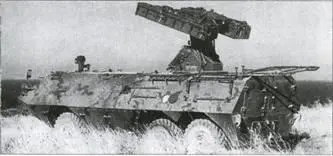

Хорватский вариант ЗРК Стрела10 Strijela 1 CRO Основные характеристики - фото 61

Хорватский вариант ЗРК "Стрела-10" — Strijela 1 °CRO

Основные характеристики ЗРК семейств "Стрела-1" и "Стрела-10"
Наименование «Стрела-1» «Стрела- 1М» «Стрела-1 °CВ» «Стрела-10М» «Стрела-10М2» «Стрела-10МЗ»
1. Зона поражения, км — по дальности 1,0–4,2 0,5–4,2 0,8–5,0
— по высоте 0,05-3,0 0,03-3,5 0,025-3,5 0,01-3,5
— по параметру 3
2. Вероятность поражения цели одной ЗУР 0,1–0,6 0,1–0,7 0,1–0,5 0,3–0,6
3. Максимальная скорость поражаемых целей *, м/с 310/220 415/310
4. Время реакции, с 8,5 6,5 8,5 6,5 7,0
5. Скорость полета ЗУР, м/с 600 (максимальная) 700 (максимальная)
6. Масса ЗУР, кг 30,5 40 42
7. Масса боевой части, кг 3 5
8. Число ЗУР на боевой машине 4 8
9. Год принятия на вооружение 1968 1970 1976 1979 1981 1989

*в числителе — навстречу, в знаменателе — вдогон

Новый автопилот обеспечивал более устойчивую работу ГСН и контура управления ЗУР в целом в различных режимах запуска ракеты и ее полета в зависимости от помеховой и фоновой обстановки.

Новое неконтактное взрывательное устройство ЗУР было выполнено на основе четырех импульсных лазерных излучателей с оптической схемой, формирующей восьмилучевую диаграмму направленности, приемника отраженных от цели сигналов. Удвоенное по сравнению с ЗУР 9М37 количество лучей повысило эффективность поражения малоразмерных целей.

Боевая часть ЗУР 9М33З обладала увеличенной массой (5 кг вместо 3 кг в ЗУР 9М37) и оснащалась стержневыми поражающими элементами массой 19 г, большего сечения и большей длины. За счет увеличения разрывного заряда до 2,6 кг скорость разлета стержней была повышена до 1850 м/с. Контактный взрыватель состоял из предохранительно-детонирующего устройства, пускового устройства, механизма самоликвидации, контактного датчика цели и передаточного заряда.

В целом ЗУР 9М33З была значительно совершеннее ракеты 9М37, однако не удовлетворяла требованиям по работоспособности при высоких температурах (до 50 град. С) и по поражению малоразмерных целей на пересекающихся курсах, что потребовало ее доработки по завершении совместных испытаний. Длина ракеты увеличилась до 2,23 м, габариты контейнера до 2,3x0,303x0,32 м. Масса контейнера с ракетой составила 70 кг. Ракеты 9М33З и 9М37М могли быть использованы во всех модификациях комплекса "Стрела-10".

Комплекс 9K35M3 обеспечивал при оптической видимости поражение самолетов тактической авиации, вертолетов, а также дистанционно-пилотируемых летательных аппаратов (ДПЛА) и крылатых ракет в условиях естественных помех, а самолетов и вертолетов — также и в условиях применения ими организованных оптических помех.

Комплекс обеспечивал не меньшие, чем у ЗРК 9К35М2, зону и вероятности поражения на высотах от 25 до 3500 м самолетов, летящих на встречных курсах со скоростями до 415 м/с (до 310 м/с — вдогон), и вертолетов со скоростями полета до 100 м/с. Крылатые ракеты со скоростями до 200–250 м/с и ДПЛА со скоростями от 20 до 300 м/с поражались на высотах от 10 до 2500 м (в фотоконтрастном канале — только выше 25 м).

Дальности и вероятности поражения целей типа истребителя F-15, летящих со скоростью 300 м/с, при стрельбе навстречу на высотах и с курсовыми параметрами до 1000 м при отстреле самолетом оптических помех вверх с темпом 2,5 с снижались до 65 % в фотоконтрастном канале и, соответственно, до 30 % и 50 % в тепловом канале. В остальной части зоны поражения, а также при отстреле помех вниз во всей зоне снижение дальностей и вероятностей поражения не превышало допустимой по ТТЗ величины 25 %. В комплексе 9K35M3 стало возможно до пуска обеспечивать надежный захват цели головкой самонаведения ракеты 9М33З при наличии оптических помех.

Функционирование комплекса обеспечивалось с использованием контрольно-проверочной машины 9В839М, машины техобслуживания 9В915 и системы внешнего электропитания 9И111.

Наиболее отличившиеся создатели комплекса "Стрела- 1 °CВ" (А.Э. Нудельман, М.А. Морейно, Е.Д. Конюхов, Г.С. Терентьев и другие) были удостоены Государственной премии СССР.

Серийное производство боевых машин всех модификаций комплекса "Стрела-1 °CВ" было организовано на Саратовском агрегатном заводе МОП, а ракет — на Ковровском механическом заводе МОП.

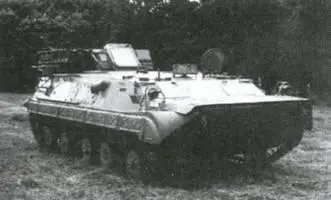

Подвижный зенитный ракетный комплекс SDPR SA VA вариант Стрелы10 - фото 62

Подвижный зенитный ракетный комплекс SDPR SA VA — вариант "Стрелы-10", выпускавшийся в Югославии на базе БТР М-80

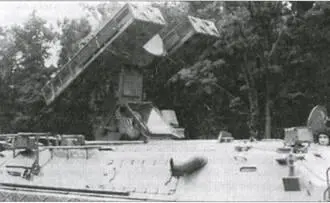

Пусковая установка зенитного ракетного комплекса SDPR SA VA ГСН зенитной - фото 63

Пусковая установка зенитного ракетного комплекса SDPR SA VA

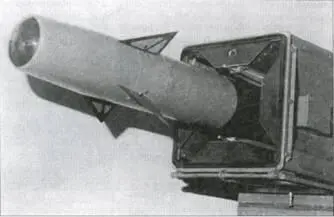

ГСН зенитной управляемой ракеты ЗРК SDPR SA VA ЗРК Стрела1 CВ поставлялись - фото 64

ГСН зенитной управляемой ракеты ЗРК SDPR SA VA
