Наряду с разработкой ЗРК "Стрела-1 °CВ" проводились, но не были завершены работы по унифицированному с ним корабельному комплексу, а также по ЗРК "Стрела-11" для воздушно-десантных войск с боевой машиной на шасси БМД-1.

В соответствии с ТТТ комплекс "Стрела-1 ОСВ" должен был обеспечивать поражение целей, летящих на встречных курсах со скоростью до 415 м/с (до 310 м/с — на догонных курсах) на высоте от 0,025 км до 3,0–3,5 км, на дальности от 0,8–1,2 до 5 км при параметре до 3 км. При наличии целеуказания от средств управления ПВО полка и при отсутствии организованных помех и ловушек, должна была обеспечиваться вероятность поражения одной ЗУР одиночной цели, маневрирующей с перегрузками до 3–5 единиц, не менее 0,5–0,6.

Комплекс должен был вести борьбу с целями как автономно при визуальном обнаружении целей, так и в системе централизованного управления при приеме целеуказаний по речевому радиоканалу от пункта управления ПУ-12 (ПУ-12М). Возимый боекомплект должен был составлять 12 ЗУР. Боевые машины должны были быть авиатранспортабельными (перевозиться самолетом Ан-12Б и вертолетом Ми-6) и иметь возможность преодолевать водные преграды вплавь. Масса боевой машины лимитировалась 12,5 т.

Как и при разработке ЗРК "Стрела-1", головным разработчиком комплекса ЗРК 9К35 в целом, а также ракеты 9М37, аппаратуры пуска ЗУР и контрольно-проверочной машины было определено Конструкторское бюро точного машиностроения (КБТМ) МОП (главный конструктор — А.Э. Нудельман), а головной организацией по разработке ГСН и неконтактного взрывателя — Центральное конструкторское бюро "Геофизика" МОП (главный конструктор — Д.М. Хорол).

Кроме того, в создании комплекса принимали участие НИИ электронных приборов (НИИЭП) МОП, Ленинградское оптико-механическое объединение (ЛОМО) МОП, Харьковский тракторный завод (ХТЗ) Министерства сельскохозяйственного машиностроения (МСХМ), Саратовский агрегатный завод МОП, НИИ "Поиск" МОП.

Несмотря на то, что вскоре было начато проектирование обладавшего большими боевыми возможностями зенитного пушечно-ракетного комплекса "Тунгуска", создание простого невсепогодного комплекса "Стрела-1 °CВ" в порядке дальнейшего совершенствования ЗРК типа "Стрела-1" продолжалось с учетом ряда технико-экономических факторов. При этом также исходили из тактического назначения такого комплекса как дополнения к комплексу "Тунгуска", способного обеспечить уничтожение внезапно появляющихся низколетящих целей в условиях сложной воздушной и радиоэлектронной обстановки.

К началу 1973 г. ЗРК "Стрела-1 °CВ" в составе боевой машины 9А35, оборудованной пассивным помехозащищенным радиопеленгатором целей 9С16 и 9А34 (без 9С16), ракеты 9М37 и контрольно-проверочной машины был предъявлен для проведения совместных испытаний. Испытания ЗРК "Стрела-1 °CВ" проводились на Донгузском полигоне (начальник полигона O.K. Дмитриев) с января 1973 г. по май 1974 г.

После их окончания разработчики ЗРК, представители ГРАУ МО и 3 НИИ МО высказались за принятие комплекса на вооружение. Однако председатель комиссии по проведению испытаний Л.А. Подкопаев, представители полигона и Управления начальника войск ПВО СВ были против этого, так как ЗРК "Стрела-1 °CВ" не полностью соответствовал ТТТ по уровню вероятности поражения цели, показателям надежности боевой машины, по возможности стрельбы на плаву. Компоновка боевой машины не обеспечивала удобство работы расчета. Комиссия рекомендовала принять ЗРК на вооружение после устранения недостатков, что и было осуществлено по Постановлению ЦК КПСС и СМ СССР от 16 марта 1976 г.

Зенитный ракетный взвод "Стрела- 1 °CВ" из одной боевой машины 9А35 и трех 9А34 совместно со взводом комплексов "Тунгуска" организационно должен был входить в зенитную ракетно-артиллерийскую батарею зенитного дивизиона мотострелкового (танкового) полка. В качестве батарейного командирского пункта использовался пункт управления ПУ-12 (ПУ-12М), который в дальнейшем предполагалось заменить на унифицированный батарейный командирский пункт "Ранжир".

Функционирование боевых машин комплекса обеспечивалось с применением машин техобслуживания 9В915 и контрольно-проверочных машин 9В839.

Централизованное управление комплексами "Стрела- 1 °CВ" в составе батареи и зенитного дивизиона полка предлагалось осуществлять так же, как и комплексами "Тунгуска" — путем передачи команд и целеуказаний от батарейного командирского пункта и командного пункта ПВО полка по радиотелефону, а в дальнейшем, после оборудования ЗРК аппаратурой передачи данных — и по радиотелекоду.

В отличие от ЗРК "Стрела-1 М" комплекс 9К35 размещался не на колесной машине БРДМ-2, а на гусеничном многоцелевом бронированном тягаче МТ-ЛБ, грузоподъемность которого позволила увеличить возимый боекомплект с четырех до восьми ЗУР в ТПК, половина из которых находилась на направляющих пускового устройства, а остальные размещались в корпусе самохода. При этом потребовалась дополнительная отработка приборного оборудования боевой машины, на которое воздействовали мощные вибрации гусеничного шасси, не свойственные ранее применявшимся колесным машинам.

В ЗРК "Стрела-1 °CВ" использовался электропривод пускового устройства, а не мускульная сила оператора, как в комплексе "Стрела-1М". Скорость кругового горизонтального наведения составляла от 0,3 до 100 град, в секунду. Максимальная скорость вертикального наведения в диапазоне углов — от -5 до +80 град, была вдвое меньше. Оператор вел наблюдение через бронестекло в секторе 90x120 град. При сложенном пусковом устройстве высота боевой машины не превышала 2,2 м. Перезарядка пускового устройства четырьмя ракетами осуществлялась вручную за 3 минуты.

Масса боевой машины 9А35 составляла 12,35 т, 9А34 — 12,29 т, длина — 6,93 м, ширина — 2,85 м.

В состав ракеты 9М37 комплекса "Стрела-1 °CВ" входила двухцветная головка самонаведения. В дополнение к примененному в ЗРК "Стрела-1М" фотоконтрастному (в данном случае более узкого диапазона — 0,4–0,8 мкм) каналу использовался и инфракрасный канал в диапазоне 3,5–5 мкм, что повысило боевые возможности ЗРК при стрельбе навстречу и вдогон цели, а также в сложных метеоусловиях и при использовании противником помех. Фотоканал использовался при стрельбе по приближающимся целям, а также как резервный, поскольку в отличие от теплового не требовал охлаждения, которое могло обеспечиваться только при однократной предпусковой подготовке ЗУР.

Пусковое устройство с зенитными ракетами в ТПК, аппаратурой и средствами оценки зоны и прицеливания

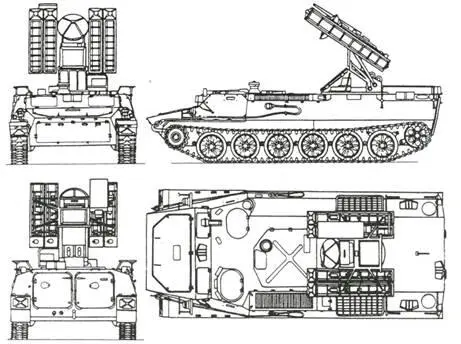

Схема БМ 9А35 ЗРК "Стрела-10"
