Постановлением Правительства 1960 г. был определен срок представления в III кв. 1962 г. предложений по дальнейшим работам, подтвержденных результатами стрельбовых испытаний опытной партии ракет. Фактически к этому времени удалось провести пуски экспериментальных и программных ракет, а также начать стендовую и лабораторную отработку тепловой ГСН.

В 1963 г. дополнительными пусками телеметрических и программных ракет без ГСН были подтверждены принятые аэродинамические и баллистические характеристики ЗУР. Ракетчикам были поставлены первые ГСН для установки на ЗУР.

Однако и в следующем году тепловая ГСН еще не завершила стадию наземной комплексной отработки, так что начатые испытания ракеты в управляемом варианте в сентябре месяце пришлось прервать. Был установлен новый срок представления ракеты на совместные испытания — IV кв. 1965 г., который, в свою очередь, пришлось переносить еще дважды — на апрель и на июль 1966 г.

В 1965 г. было выполнено 70 пусков ЗУР по имитаторам целей, до середины мая 1966 г. — еще 55 пусков, из которых 33 оказались неудачными (из них 90 % — по вине тепловой ГСН).

Тем не менее в 1967 г. окончательно доработанный опытный образец переносного ЗРК "Стрела-2" был предъявлен на совместные испытания, которые проводились на Донгузском полигоне (начальник полигона М.И. Финогенов) под руководством комиссии во главе с Д.А. Смирновым. Комплекс "Стрела-2" выдержал испытания и в январе 1968 г. был принят на вооружение. Началось его серийное производство в Коврове на "Заводе им. В.А. Дегтярева".

За создание переносного ЗРК "Стрела-2" С.П. Непобедимый, А.А. Красовский и другие его разработчики были удостоены Государственной премии СССР.

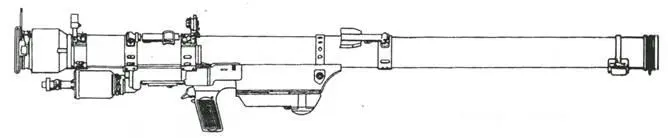

ПЗРК "Стрела-2" (9К32)

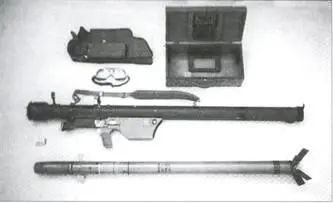

Элементы ПЗРК "Стрела-2М". Внизу ЗУР 9М32М.

Стрелок-зенитчик с ПЗРК "Стрела-2М" на боевой позиции.

Компоновка ЗУР 9М32 "Стрела-2"

1 — тепловая ГСН; 2 — рулевая машинка; 3 — боевая часть; 4 — взрыватель; 5 — разгонно-маршевый двигатель; 6 — вышибной заряд

Переносной ЗРК "Стрела-2" (9К32) состоял из ЗУР 9М32, размещенной в пусковой трубе (транспортно-пусковом контейнере) 9П54 с пристыкованным к ней источником питания и пускового устройства 9П53.

Ракета 9М32 включала следующие основные отсеки:

— тепловую ГСН 9Э46, предназначенную для захвата цели до старта, слежения за ней и формирования команд для наведения ракеты на цель;

— рулевой отсек с аппаратурой управления полетом, рулевыми машинками, газогенератором (пороховым аккумулятором давления), бортовым источником электропитания, включающим тубогенератор и стабилизатор параметров тока;

— боевую часть осколочно-фугасно-кумулятивного действия проникающего типа с контактным взрывательным устройством, имеющим две ступени предохранения и механизм самоликвидации;

— двигательную установку, предназначенную для выброса ракеты из пусковой трубы, придания ей вращения, разгона до скорости 430–450 м/с и поддержания ее в полете. Вышибной топливный заряд размещался в кольцевом пространстве между корпусом хвостового отсека и удлиненным коническим соплом основного двигателя.

Масса ЗУР составляла 9,15 кг (переносного ЗРК в целом — 14,5 кг), длина -1443 мм, диаметр — 72 мм.

Пусковая труба служила укупоркой для ракеты, обеспечивала прицеливание и пуск ЗУР. На пусковой трубе были закреплены блок вращения гироскопа тепловой ГСН, механический прицел с лампочкой светового сигнала, информирующего о захвате цели головкой самонаведения, механизм бортового разъема, плечевой ремень для переноски и источник питания одноразового действия, обеспечивающий подготовку пуска и старт ракеты.

Пусковое устройство (блок автоматики) многоразового действия включало в себя электронный блок, механизм пуска, блокировок и сочленения с пусковой трубой, а также зуммер. Электронный блок был необходим для раскрутки гироскопа тепловой ГСН, а также для выдачи информации о захвате цели ГСН посредством звучания зуммера и загорания лампочки.

Боевая работа переносного ЗРК "Стрела-2" происходила следующим образом. После визуального обнаружения цели стрелок-зенитчик переводил комплекс в боевое положение и включал источник питания. После выхода головки самонаведения в рабочий режим и раскрутки ротора гироскопа, что занимало примерно 5 с, стрелок-зенитчик прицеливался, а после получения звуковой и световой информации о захвате тепловой ГСН цели начальным нажатием спускового крючка в промежуточное положение производил разарретирование гироскопа, в результате чего головка начинала отслеживать цель. Нажатием спускового крючка до отказа оператор производил пуск ракеты. При этом срабатывал выбрасывающий заряд с временем работы 0,05 с, который выталкивал ракету из трубы со скоростью до 27–31 м/с и сообщал ей требуемое вращение — 19–21 об/мин. После вылета из трубы на ракете раскрывались рули и стабилизаторы. Затем вырабатывался сигнал для включения взрывательного устройства в рабочий режим, воспламенялся пиропредохранитель и снималась первая ступень предохранения взрывателя. Через 0,3 с после выброса ракеты на удалении около 5,5 м запускался маршевый двигатель. Далее снималась вторая ступень предохранения взрывателя, после чего он находился в полностью взведенном состоянии.

Ракета в полете вращалась с угловой скоростью не менее 15 об./с, поддерживаемой за счет соответствующего наклона плоскостей установки консолей стабилизаторов.

При встрече с целью взрывательное устройство подрывало боевую часть. В случае промаха по истечении 11–14 с срабатывал самоликвидатор ракеты.

Комплексы "Стрела-2" применялись в основном батальонными зенитными ракетными взводами, состоящими из трех отделений стрелков-зенитчиков (по числу рот в батальоне). Отделение стрелков-зенитчиков состояло из трех человек, каждый из которых имел пусковое устройство и две ЗУР в пусковых трубах (в возимом боекомплекте отделения). Один из стрелков- зенитчиков являлся командиром отделения. Таким образом, в батальоне имелось девять пусковых устройств и 18 ракет.

Управление боевой работой осуществлялось командиром отделения. С помощью имеющейся у него малогабаритной переносной радиостанции он получал боевые распоряжения и данные целеуказания от начальника ПВО полка, производил целераспределение между стрелками отделения и с помощью той же радиостанции выдавал целеуказания по ориентирным направлениям стрелкам, имеющим малогабаритные радиоприемники. При отсутствии управления от начальника ПВО полка командир отделения самостоятельно нацеливал стрелков-зенитчиков.
