Определенным недостатком комплекса "Игла", свойственным и другим отечественным и зарубежным комплексам этого класса, являлось то, что при углах между осью головки самонаведения ЗУР и направлением на солнце менее 20 град, наведение ракеты на цель практически не обеспечивалось.

В боевой работе этих комплексов отличия от переносных ЗРК "Игла-1" состояли в том, что целеуказания от специально разработанного для комплекса "Игла" планшета 1Л110 по проводным линиям связи ЦУ могло поступать к стрелкам-зенитчикам

на индикаторные устройства пускового механизма этого комплекса, что ускоряло поиск и захват целей. Было признано целесообразным в случае стрельбы навстречу цели при пусках ЗУР в направлении солнца и при сильных помехах использовать комплекс "Игла" с отключенным селектором истинных и ложных целей.

Наиболее заметным внешним отличием переносного ЗРК "Игла" от предшествующего образца стала расширяющаяся коническая передняя часть пусковой трубы. Длина ракеты составила 1639 мм.

Позднее, в основном для ВДВ, был разработан вариант переносного ЗРК "Игла-Д" с ЗУР и пусковой трубой, транспортируемыми в виде двух секций, соединяемых перед боевым применением, что позволило улучшить десантируемость комплекса и повысить удобство его переноски.

Кроме того, в конце 1990-х гг. появился вариант переносного ЗРК "Игла-Н" с более мощной боевой частью. Масса комплекса возросла на 2,5 кг. За счет небольшого снижения таких показателей, как скорости поражаемых целей на встречных и догонных курсах (до 340 и 280 м/с соответственно), вероятность поражения целей увеличена на 25–50 %. Но этот вариант оказался всего лишь промежуточным на пути создания более совершенных образцов.

В 2002 г. КБМ был предложен комплекс нового поколения "Игла-С", разработка которого впервые в нашей стране выполнена этим предприятием полностью за свой счет. В нем также применяется боевая часть, увеличенная, в сравнении с "Иглой", как по массе взрывчатого вещества, так и по числу осколков. Однако при этом скорость целей, поражаемых на догонных курсах, не снизилась, а на встречных углах увеличилась до 400 м/с. Максимальная дальность возросла до 6 км, высота — до 3,5 км.

Повышенная эффективность боевой части позволила впервые применить в комплексах такого класса контактно-неконтактный взрыватель, что обеспечивает поражение цели практически в каждом пуске, хотя в ряде случаев с нанесением меньшего ущерба, чем при контактном подрыве боевой части.

В комплексе "Игла-С" реализованы абсолютно новые принципы построения системы управления, гарантирующие высокую точность наведения на цель. Дополнительно введен съемный прицел ночного видения, обеспечивающий не только обнаружение, но и идентификацию целей. Эффективность применения нового комплекса по сравнению с ЗРК "Игла" по самолетам увеличилась вдвое, по вертолетам — втрое, по крылатым ракетам и дистанционно-пилотируемым летальным аппаратам — в 5 раз.

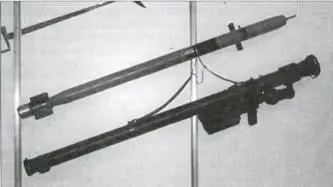

ЗУР 9М39 (вверху) и пусковая труба 9П39 комплекса "Игла"

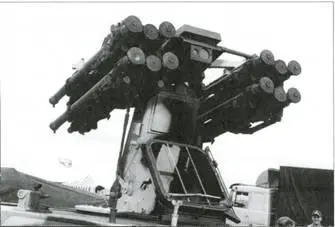

Автоматизированный пусковой модуль с ПЗРК "Игла"

Стрельба ПЗРК "Игла" по воздушной мишени в условиях преднамеренных оптических помех

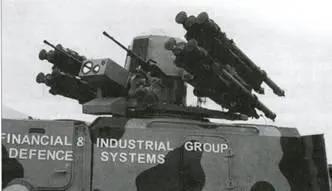

ГАЗ-39371 с системой "Феникс" и модулями "Стрелец"

Габариты "Иглы-С" не превышают показатели ранее созданных ПЗРК, масса боевых средств — не более 19 кг. Сохранено и расположение посадочных мест, что позволяет использовать имеющиеся укладки и пусковые устройства. Пусковой механизм обеспечивает применение ранее созданных ракет семейства "Игла". С другой стороны, новая ракета в контейнере может эксплуатироваться совместно с пусковым механизмом комплекса "Игла", но с незначительными ограничениями по применению. Для обучения стрелков-зенитчиков создан новый классный универсальный комплексный тренажер "Конус".

Несмотря на непрерывное совершенствование переносных ЗРК, их малогабаритность определяет недостаточное могущество боевых частей в сравнении с другими зенитными ракетными комплексами и, соответственно, в ряде случаев, ограниченный ущерб, наносимый цели, и относительно низкую вероятность ее поражения одной ракетой. При этом для надежного поражения воздушной цели целесообразно производить залповый пуск ракет. Для достижения высокой эффективности применения ракет, изначально созданных для переносных ЗРК, был разработан ряд устройств и систем для их залпового пуска.

КБМ представило автоматизированный пусковой модуль "Стрелец" — блок двух ЗУР в транспортно-пусковых контейнерах и устройства обеспечения автоматизированной подготовки и проведения пуска. Габариты модуля "Стрелец" составляют 1,77x0,43x0,25 м, масса — 70 кг. Пуск ракет возможен с интервалом от 1,3 с. Модуль "Стрелец" предназначен для использования на наземных транспортных средствах и стационарных объектах, а также в качестве вооружения вертолетов в комплексе "Игла-В".

В частности, создана боевая машина с восемью ракетами в модулях "Стрелец", размещенная на доработанной самоходной установке 9А35 комплекса "Стрела-10" (без аппаратуры оценки

зоны пуска 9С86). Наряду с этим изготовлен и стационарный вариант аналогичных средств, размещенных в контейнере. В сравнении с переносным комплексом обеспечивается круглосуточное применение, автоматическое проведение предстартовых операций и, разумеется, залповый пуск. При этом предусматриваются меры для пространственного разведения ракет залпа на начальном участке траектории во избежание взаимопоражения или ослепления ГСН факелом двигателя предшествующей ракеты.

Применение модулей типа "Стрелец" предусматривается при модернизации самоходной установки "Шилка" с установкой контейнеров на четыре ракеты, наводимых по азимуту поворотом башни ЗСУ, а по углу места — специальным приводом, а также и при создании усовершенствованной буксируемой ЭУ-23М1. В последнем случае помимо применения двух ракет предполагается установка электропривода наведения пушек и оптико-электронной системы с телевизионным и тепловизионным каналами для обнаружения и сопровождения целей.

На выставке МАКС-2001 впервые была продемонстрирована боевая машина на базе двухосного вездехода ГАЗ-39371 "Водник", оснащенная четырьмя пусковыми модулями "Стрелец" на восемь ракет семейства "Игла" и пассивной оптико-электронной сканирующей системой кругового обзора "Феникс", разработанной МФПГ-ОАО "Оборонительные системы". Система "Феникс" обеспечивает круговой обзор воздушного пространства, обнаружение и сопровождение целей по их собственному тепловому излучению, опознавание государственной принадлежности и представляет собой единый конструктивный модуль, размещаемый на различных сухопутных и морских носителях либо на стационарных объектах. Дальность обнаружения целей достигает 18 км. Масса модуля без ракет — 600 кг.
