Для обеспечения одновременного применения двух ЗУР КБМ также разработана опорно-пусковая установка "Джигит", в которой стрелок-зенитчик размещается во вращающемся кресле и вручную осуществляет наведение пусковой установки на цель. В исполнении для самоходных объектов длина опорнопусковой установки составляет 2,165 м, ширина — 1,585 м, высота — 1,925 м при массе (с учетом дооборудования автомобиля и возимой боеукладки) 175 кг. Для размещаемой на грунте установки диаметр обметания равен 2,375 м, ширина — 1,2 м, высота — 1,52 м при массе 80 кг. Опорно-пусковая установка "Джигит" разбирается на три части, перевозится в двух контейнерах и собирается за 2 минуты расчетом из двух человек.
За разработку переносных ЗРК "Игла-1" и "Игла" С.П. Непобедимый, Н.И. Гущин и ряд других конструкторов были удостоены Государственной премии СССР.
Комплекс "Игла" широко экспортировался и продолжает экспортироваться в ряд зарубежных стран, являясь лучшим среди подобных ему переносных ЗРК, разработанных в других странах (например, "Стингер", США).
С созданием комплекса "Игла", как и "Стингер", резко снизилась эффективность мер противодействия переносным ЗРК, в особенности — отстреливаемых тепловых ловушек. Следствием применения "Стингеров" в Афганистане стал повсеместный переход советской авиации к действиям на высотах, превышающих досягаемость этих комплексов. Однако такое тактическое решение оказалось приемлемым только в специфических условиях той войны, при отсутствии у моджахедов более мощных зенитных ракетных средств. Относительно низкая доля потерь советской авиации от переносных ЗРК (до 25 % по самолетам и до 12 % по вертолетам) объясняется и малочисленностью этих средств у моджахедов по сравнению с имевшимся в их распоряжении пулеметно-пушечным вооружением.
Во время войны в Персидском заливе в 1991 г. авиация антииракской коалиции также действовала в основном на высотах более 3,5 км, вне зоны поражения переносных ЗРК, но это обеспечивалось предварительным подавлением более дальнобойных иракских комплексов ПВО.
В других условиях военных конфликтов переносные ЗРК типа "Игла" были и остаются одним из наиболее действенных средств борьбы с воздушным противником, в значительной мере определяющим характер и эффективность применения авиации.
Наименование | "Стрела-2" | ”Стрела-2М" | "Стрела-3" | "Игла-1" | "Игла-1" | "Игла-С" |
1. Зона поражения, км | ||||||
— по дальности | До 3,4 | До 4,2 | До 4,1 | 1-5,2/0,5-3 | До 6 | |
— по высоте | 0,05-1,5 | 0,05-2,3 | 0,03-3 | 0,01-2,5/0,01-2 | До 3,5 | |
— по параметру | 2,5 | 2,5 | - | |||
2. Вероятность поражения цели одной ЗУР | 0,19-0,25 | 0,22-0,25 | 0,31-0,33 | 0,44-0,59 | 0,45-0,63 | |
3. Максимальная скорость поражаемых целей *, м/с | -/220 | 150/260 | 260/310 | 320/360 | 400/310 | |
4. Скорость полета ЗУР, м/с | 430 | 400 | 600 | - | ||
5. Масса ЗУР, кг | 9,15 | 9,15 | 10 | 10,8 | - | |
6. Масса боевой части, кг | 1,17 | - | ||||
7. Год принятия на вооружение | 1968 | 1970 | 1974 | 1981 | 1983 | Разработана |
*в числителе — навстречу, в знаменателе — вдогон

Опорно-пусковая установка "Джигит "
Литература
— Петухов С.И., Шестов И.В. История создания и развития вооружения и военной техники ПВО Сухопутных войск России. М., ВПК, 1998 г.
— НИИП им. В.В. Тихомирова, г. Жуковский, 2001 г.
— Московский НИИ "Агат". Под ред. Акопяна И.Г., М., 2001 г.
— Давыдов М. В. Годы и люди. Радио и связь, М., 2001 г.
— ГосНИИАС 1946–1996. Под ред. ФедосоваГ.А., М., 1996 г.
— От дирижаблей до ракет. Долгопрудненский НПП., Авиамир, М., 2000 г. — Ганин С. М., Карпенко А. В. Зенитная ракетная система С-300. Невский бастион, № 3/1997 г.
— Конструкторское бюро машиностроения. Под ред. ШипуноваА. М., Военный парад, 2002 г.
— Евтифьев М.Д. Из истории создания зенитно-ракетного щита России. М., 2000 г.
— ФГУП Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова. М., 2000 г.
— "Проектирование зенитных управляемых ракет". М., МАИ, 1999 г.
— ШирокорадА.Б. Энциклопедия отечественного ракетного оружия 1817–2002 г. Минск-Москва, 2003 г.
— Вооружение и военная техника Войск ПВО. Военный парад, 1997 г.
— Оружие России. 2000 г.
— Оружие России. 2001–2002 гг.
— Петухов С.И., Шестов И.В., Ангельский Р.Д. ЗРК ПВО Сухопутных войск.
— Техника и вооружение., №№ 5–6/1999 г.
— KBP Horizons
— Jane's land based air defense. 2000-2001
— "Вооружение, политика, конверсия" № 2/1993, № 3/1994 — "Военный парад" № 2/1996, №№ 5,6/1997, № 1,4/1998, №№ 1,4/1999,
N95/2000, № 2,6/2002.
— "Радиотехнические тетради" № 14/1998.
— "Оборонная техника", 2002 г.

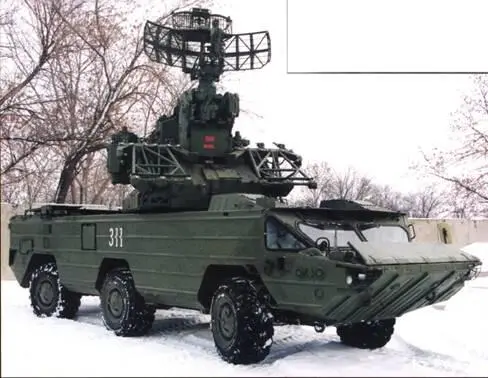

Боевая машина 9А33БМЗ ЗРК "Оса-АКМ"

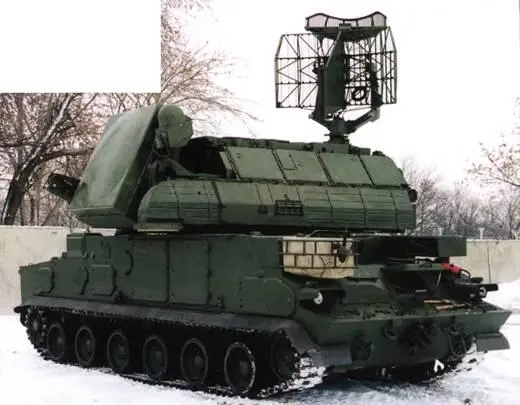

Боевая машина 9А331 ЗРК "Тор-М1" в боевом положении.

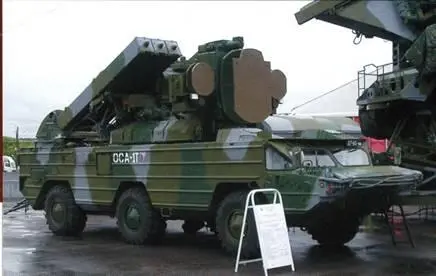

Боевая машина ЗРК "Оса", модернизированная белорусским предприятием "Тетраэдр" ("Оса-1Т")

ЗУР 9М33М3 в транспортнопусковых контейнерах. Хорошо видна антенна СОЦ.

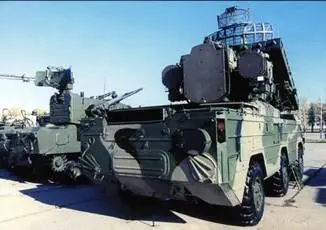

Боевая машина 9А33БМЗ ЗРК "Оса-АКМ"

Боевая машина 9А33Б ЗРК "Оса"

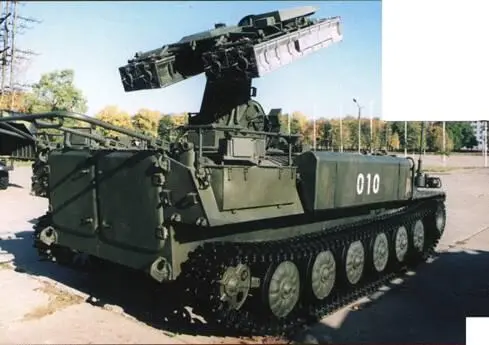

Боевая машина ЗРК "Стрела- 10МЗ".

Боевая машина ЗРК "Стрела- 10МЗ" в походном положении

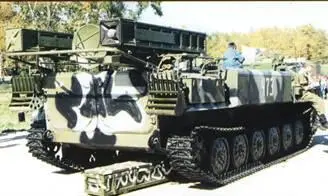

Боевая машина "Гюрза".

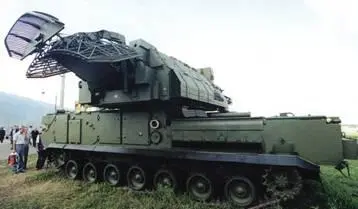

Боевая машина 9А331 ЗРК "Тор-М 1".

Боевая машина 9А331 ЗРК "Тор-М 1".
