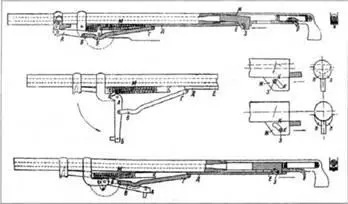

Схема работы автоматики пулемета М1895 «Кольт».

Вверху — подвижная система в крайнем переднем положении, посередине — промежуточное положение подвижной системы после выстрела, внизу — подвижная система в крайнем заднем положении: АБ — шатун, ВГ — мотыль, ДЕ — планка, Ж — затвор, 3 — выступ (болт) планки, КК — наклонный вырез прилива затвора, ЛЛ опорные плоскости коробки, М — трубки возвратных пружин.

Порядок разряжения станкового пулемета М 1895/1914 «Кольт»: Продвинуть вперед кнопку разрядника (с правой стороны коробки), освободив барабан подачи. Вытянуть патронную ленту влево.

Порядок неполной разборки станкового пулемета М 1895/1914 «Кольт»:

1. Снять ствол, для чего: отвести мотыль вниз-назад и, удерживая его в заднем положении, оттянуть отверткой ключа защелку ствола (в основании газовой камеры); тем же ключом, вставив его зуб в прорезь на стволе, вывинтить и снять ствол; опустить плавно мотыль.

2. Отделить затыльник, для чего: повернуть замыкатель затыльника (с правой стороны затыльника) хвостом назад, вынуть его вправо и, взяв за рукоятку управлении, покачивая вверх-вниз, вынуть затыльник назад.

3. Разобрать затыльник, для чего: упирая зубом автоматического спуска в деревянную опору нажать на спусковой

крючок и плавно преодолевая сопротивление боевой пружины разъединить детали.

4. Вынуть затвор, для чего отвести мотыль в крайнее заднее положение и, удерживая его в этом положении, хвостом замыкателя затыльника вытолкнуть ось затвора через отверстие на левой стенке коробки; отпустить мотыль, вынуть затвор.

5. Разобрать затвор, для чего вытолкнуть шпильку ударника и вынуть ударник с его пружиной.

6. Отделить пулемет от станка, для чего: повернуть соединительный болт рукояткой вверх и вынуть его; снять тело пулемета со станка.

Сборку производить в обратном порядке.

Патрон 7,62-мм обр. 1908 г. (7,62x53)

Масса «тело» пулемета, кг 16,1

Длина «тела» пулемета, мм 1050

Длина ствола, мм 700

Нарезы правосторонние 4

Длина хода нарезов, мм 240

Начальная скорость пули, м/с 850

Прицельная дальность, м 2300

Темп стрельбы, выстр./мин 500

Боевая скорострельность, выстр./мин 200

Емкость ленты, патронов 250

Тип станка треножный («низкая тренога»)

Масса станка, кг 23,9

Масса щита, кг 12,4

Угол вертикального наведения, град от -40 до +30

Угол горизонтального наведения, град 360

Высота линии огня, мм 494

Продольный разрез пулемета «Мадсен»

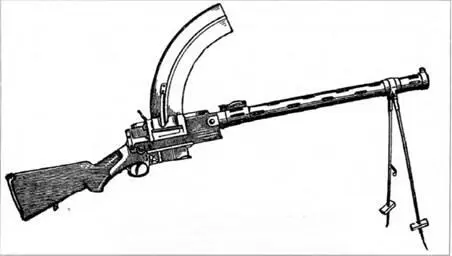

Ручной пулемет «Мадсен» со складными сошками, секторным магазином, пистолетным выступом шейки приклада

Первый удачный ручной пулемет был разработан в 1 890 г. при активном участии лейтенанта Й.Скоуба на основе опытной «автоматической» винтовки 1886 г. капитана Мадсена и оружейника Расмусена. С 1900 г. пулемет выпускался фирмой «Данск Реккюлриффель Сюндикат» в Копенгагене. Ставший генералом Мадсен (Madsen) активно продвигал ручной пулемет как на вооружение датской армии, так и на внешний рынок.

Во время русско-японской войны Россия закупила 1250 ружей-пулеметов «Мадсен» под русский трехлинейный винтовочный патрон с прицелом, насеченным до 2400 шагов (1705 м). Дабы скрыть поставки оружия нейтральной Данией воюющей стране, оно получило в России безликое обозначение «ружье-пулемет обр. 1902 г.», однако к 1914 г. чаще упоминалось уже под собственным именем. В 1915 г. их собрали и передали фронтам, некоторые перед отправкой пришлось исправлять на Сестрорецком заводе.

Автоматика пулемета относилась к схемам с отдачей ствола с коротким ходом. Запирание канала ствола осуществлялось качающимся затвором, ось которого крепилась в ствольной коробке — по сути, это была автоматизированная система качающегося затвора Мартини. При ходе подвижной системы выступ затвора скользил по фигурному пазу направляющей планки короба. Попадая в наклонный участок паза, выступ поднимал затвор, отпирая ствол, при этом поворотный выбрасыватель извлекал и удалял вниз стреляную гильзу. Затем затвор опускался в нижнее положение и открывал приемник, куда опускался следующий патрон. Длина отката подвижной системы — 50 мм, в переднее положение она возвращалась пружиной, воздействующей на нее через особый рычаг. При движении системы вперед патрон досылался в патронник специальным досылателем, затем затвор приподнимался и запирал канал ствола. Такая схема обеспечивала надежное запирание и позволяла несколько укоротить ствольную коробку, однако усложняла оружие. Патрон при подаче двигался по столь изогнутой траектории, что надежная работа теоретически была невозможна. Говорят, самым примечательным в системе «Мадсен» было не то, что она работала хорошо, а то, что она вообще работала. Сравнительно низкий темп стрельбы не позволял достичь интенсивного огня, зато, в сочетании с массивностью системы, делал пулемет легче управляемым, что, видимо, сказалось на популярности «Мадсенов».

Ударный механизм — курковый, с винтовой боевой пружиной. Спусковой механизм позволял вести одиночный и непрерывный огонь; переводчик находился в задней части спусковой скобы и ограничивал поворот спускового крючка. С правой стороны кожуха находилась качающаяся рукоятка затвора. При сгрельбе рукоятка оставалась неподвижной, фиксируясь в переднем положении но особой стоечке.

Ствол с поперечным оребрением по всей длине, крепившийся в ствольной коробке винтовым соединением, был заключен в кожух с рядами овальных отверстий. На кожухе устанавливались мушка и секторный прицел, имелась выточка под обойму сошек. Секторный коробчатый магазин на 25 патронов устанавливался сверху чуть слева (верхнее положение магазина, наиболее удобное для его быстрой смены, будет потом использоваться во многих ручных пулеметах), поэтому целик и мушка смещались вправо. Сошки — прямые, трубчатые, с остриями и откидными лапками. Пулемет имел деревянный приклад с пистолетным выступом шейки. Всего конструкция включало 98 частей.

Кроме России «Мадсен» состоял на вооружении в Болгарии, Бразилии, Дании, Китае, Мексике, Норвегии, Уругвае, Финляндии, Эстонии. Последнее боевое применение в нашей стране «Мадсены» получили во время Великой Отечественной войны как вооружение партизан — в основном это были эстонские «Мадсены», доставшиеся РККА после присоединения прибалтийских республик к СССР в 1940 г.
