Затвор, двигаясь назад, извлекал из патронника стреляную гильзу и поворачивал рычажный отражатель в левой стенке ствольной коробки. Головка отражателя выступала из стенки, входила в паз остова затвора и ударом выталкивала гильзу вправо.

Оригинальна система питания была определенной попыткой отказаться от ленты, но сохранить привод подающего механизма от подвижной системы автоматики и полностью синхронизировать работу механизмов. Дисковый магазин включал чашку, разделенную выступами стенок и стержнями на 25 секторов, в которых по радиусу в два ряда укладывались патроны. В центре диска находилась втулка с винтовым желобком и центральным отверстием. Смонтированный в ствольной коробке механизм подачи состоял из подавателя, собачки с пружиной, двух ограничителей и языка с направляющей пластинкой и ее пружиной. Снаряженный магазин центральным отверстием надевался (стрелкой вперед) на стакан ствольной коробки. Первый патрон оказывался напротив пластинки языка и упора. Затвор при движении назад выступом своего хвоста скользил по криволинейному пазу подавателя, поворачивая его влево. Собачка подавателя поворачивала чашку магазина, причем левый ограничитель не позволял ей повернуться больше, чем на один шаг. Пластинка языка отжимала патрон в приемное окно коробки. При движении вперед затвор подхватывал этот патрон, а подаватель поворачивался вправо, его собачка заскакивала за следующий выступ чашки магазина, шип магазина отжимал левый ограничитель. Правый ограничитель не позволял чашке вращаться вправо. Поскольку втулка магазина оставалась неподвижной, патроны, скользя носиками пуль по ее винтовому пазу, опускались вниз, так что с каждым поворотом под пластинку языка ставился новый патрон.

Складной рамочный прицел с диоптрическим целиком и установочным винтом монтировался на крышке ствольной коробки, а треугольная мушка — на соединительном кольце кожуха, что, в общем, не способствовало меткости стрельбы. Длина прицельной линии — 818 мм. Всего конструкция пулемета включала 88 частей.

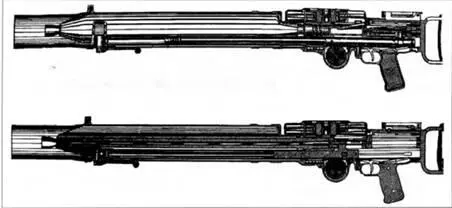

Продольный разрез пулемета «Льюис»

Пулемет «Льюис» Mk 1 с облегченными сошками. Прицел поднят

Сошка к пулемету была принята жесткая треугольная с вилкой и соединительной тягой с хомутом, но кожух она могла крепиться вилкой вперед или назад — в первом случае повышалась устойчивость, во втором сектор обстрела, до и места на краю окопа требовалось меньше. Облегченные сошки шарнирно крепились к соединительному кольцу кожуха.

Треножный станок к «Льюису» — в Россию он поставлялся в незначительном количестве — имел одну заднюю и две передние ноги с башмаками и сошниками. Ноги шарнирно крепились к остову, что позволяло менять высоту линии огня. На планке вертлюга пулемет крепился хомутиком, для грубой вертикальной наводки служил механизм с дугой, для тонкой — винтовой, менявший взаимное положение дуги и планки. Тренога, разумеется, давала лучшую меткость, но все-таки не делала пулемет «универсальным».

«Льюис» был разработан в США и там же выпущена основная масса этих пулеметов для России, но у нас он — благодаря порядку выдачи заказа и патрону — всегда считался «английским». На вооружении Русской армии состояла также 37-мм автоматическая пушка Мак Клена, главной задачей которой, кстати, была борьба с пулеметами противника.

В Великобритании «Льюис» модели 1915 г. с магазином на 47 патронов в октябре 1916 г. получил обозначение Mk 1, после войны он был зоменен моделью 1923 г. Старый «Льюис» остался в странах Британского Содружества, а в других калибрах поставлялся и в другие страны (Эстонию, Японию). В декабре 1916 г. «Сэведж» получила заказ на «Льюисы» под патрон.30–06 «Спрингфилд» от Армии США, готовившихся вступить в войну на стороне Антанты. Правда, в Армии США «Льюис» использовался в основном как авиационный пулемет. К 1917 г. «Сэведж» довела общее производство «Льюисов» до 400 пулеметов в неделю.

Хотя «Льюис» был весьма тяжел — почти половина от массы станкового «Виккерс» — из всех ручных пулеметов Первой мировой войны он оказался самым «долгослужащим». В России в середине 1920-х гг. он единственный продолжал числиться табельным оружием стрелковых подразделений. Последний раз эти пулеметы проявили себя в начале Великой Отечественной войны, когда их выдавали со складов новым формированиям и ополчению. Впрочем, старые «Льюисы», воевали в это время и в других армиях. Их последней «большой войной» стала Корейская, но и потом они всплывали в разных частях света.

Стае наиболее удачным ручным пулеметом своего времени, «Льюис» приобрел не меньшую известность в качестве авиационного. 11 октября 1915 г. помощник Военного министра генерал Беляев писал: «Полагал бы настоятельно необходимым… заказать фирме Люиса 1000 пулеметов для установки на аэропланы». То есть «Льюис» изначально закупался Россией для авиации. 14 июля 1916 г. генерал Гермониус сообщал: «50 авиационных пулеметов Льюиса отправлены 10–23 июля на имя Морского Генерального Штаба с пометкой «Авиация». В Великобритании авиационную модификацию «Льюис» Mk 2 приняли в ноябре 1915 г. — уже через месяц после сухопутного Mk 1 (хотя в воздушных боях «Льюис» применяли с 1 914 г.). Она отличалась второй рукояткой управления на месте приклада, 97-зарядным магазином, мешком-гильзосборником, но части пулеметов укорачивали кожух и радиатор, ставили пламегаситель, а в 1918 г. радиатор вовсе сняли — встречный поток воздуха достаточно охлаждал ствол в полете. В мае 1918 г. пулеметы стали переделывать в Mk 2 с увеличенным газоотводным отверстием и изменениями деталей автоматики — для повышения темпа стрельбы. Такой пулемет, но производившийся заново, обозначили Mk 3. Когда во время Второй мировой авиационные «Льюисы» стали использовать на земле, оказалось, что массивный радиатор был не очень-то и нужен ручному пулемету.

Порядок розряжания ручного пулемета «Льюис»:

Включить предохранитель (слева над спусковой скобой), опустив его вниз. Отделить магазин, нажав на его защелку (внутри отверстия магазина). Извлечь патрон из приемного окна ствольной коробки (из-под рычага подачи). Выключить предохранитель, подняв его вверх, плавно освободить затворную раму с боевого взвода, нажав спусковой крючок.

Порядок неполной разборки ручного пулемета «Льюис»:

1. Разрядить пулемет.

2. Отделить затыльник с прикладом, для чего: нажать на защелку (снизу позади пистолетной рукоятки) и повернуть приклад влево на 1/8 оборота.
