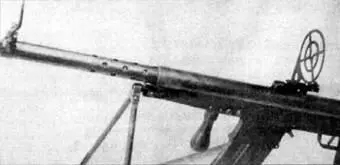

Кольцевой зенитный прицел на пулемете М1918 (пулемет «Шоша» под патрон.30–06, показанный здесь секторный магазин позаимствован от более позднего пулемета Джонсона)

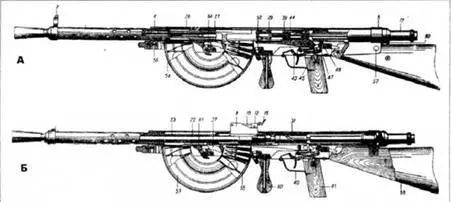

Разрез пулемета «Шоша»: А — затвор в заднем положении, ствол впереди, переводчик в положении для непрерывного огня, Б — подвижная система в заднем положении, переводчик в положении для одиночного огня

1 — кожух, 2 — короб, 3 — основание мушки с мушкой, 4 — муфта для замыкателя. 5 — муфта для болта, 6 — надульник, 8, 10, 12, 15 — секторный прицел, 17 — затыльник, 19 — ствольная пружина, 20 — затворная пружина, 2 1 — упорная муфта, 22 — ствол, 23, 24, 25 — радиатор с кольцами крепления, 26 — соединительная муфта, 27 — ствольная коробка, 29 — боевая личинка, 30 — ударник, 31 — стебель затвора, 37 — лоток, 38 — стержень, 39 — досылатель, 40 — спусковое коробка, 4 1 — пистолетная рукоятка, 42 — спусковой крючок, 43 — спусковая тяга, 44 — пружина тяги, 45 — переводчик-предохранитель, 46 — спусковой рычаг. 47 — разобщитель, 48 — пружина разобщителя, 49 — шептало, 50 — ствольная задержка, 5 1, 52 — защелка магазина, 53 — магазин, 54 — пружина подавателя. 55 — подаватель, 56 — замыкатель, 57 — соединительный болт, 58 — приклад 59 — стопор затыльника, 60 — вспомогательная рукоятка, 61 — остов пулемета

Органами управления служили деревянный приклад и пистолетная рукоятка упрощенный формы и дополнительная рукоятка под левую руку впереди спусковой скобы — они крепились к остову. Сошки поначалу сделали высокими раздвижными, желая обеспечить упор еще и при стрельбе с ко лена, но кроме громоздкости ничего этим не добились. Пришлось ставить простые складные сошки. Общее число деталей пулемета — 194.

В целом «Шоша» был наименее удачным из массовых пулеметов Первой мировой войны. Длинный откат ствола, повышая надежность работы автоматики и экстракции гильзы, обусловил низкий темп стрельбы и потребовал громоздкого короба. На первых пулеметах ставились возвратные пружины из дешевых сортов стали, что вызвало многочисленные задержки, тогда просто взяли пружину посильнее — вырос темп стрельбы, но колебания, вызванные массивной подвижной системой, снижали меткость. Полковник В.Г.Федоров, посетив Шоша в январе 1916 г. и ознакомившись с пулеметами первой партии, писал, что облегчение достигнуто чрезмерным укорочением ствола (длина ствола была меньше, чем даже у русского карабина) и что «ружье-пулемет Шоша, как принадлежащее к системам автоматического оружия с очень длинным откатом, в настоящее время считающимся уже устаревшим, не может быть признано вполне совершенным образцом». Конструкция предусматривала использование доступных материалов и оборудования (большинство деталей изготавливалось на обычных токарных станках), но не была отработана настолько, чтобы еще и надежно работать. Удешевление и примитивизация сказались и на эргономике — обилие углов, выступающие головки винтов и заклепок, неудобные приклад и рукоятка, почти касающийся лица пулеметчика затыльник. К тому же о «Шоша» ходила злая шутка, что его неполная разборка происходит сама собой при стрельбе. Малая по сравнению с «Льюисом» или MG.08/15 масса почти сводилась на нет носимым боекомплектом в магазинах малой емкости — видимо, это и вызвало облегчение магазина окнами.

Всего во Франции выпустили 225000 ручных пулеметов. Американская армия закупила 37864 пулеметов «Шоша» под патрон.30–06 «Спрингфилд», при этом магазин выполнили прямым (всего на 16 патронов) и дополнили остов горловиной приемника. 16000 таких пулеметов под обозначением M1918 передали экспедиционному корпусу в Европе (широко использовавшему французское вооружение), но войска около половины пулеметов вернули на склады; система с длинным откатом все же «не справилась» с американским патроном, более мощным, нежели французский. ВМФ и Корпус морской пехоты США приняли пулемет «Льюис», но, попав в Европу, морские пехотинцы получили «Шоша». Пулемет «Шоша» предлагали также Бельгии и Греции. Б Греции он использовался под коммерческим именем «Гладиатор». На вооружении французской армии «Шоша» состоял до 1924 г.

Спусковой механизм пулемета «Шоша». Досылатель свободен от шептала, переводчик в положении для непрерывного огня

Порядок разряжания ручного пулемета «Шоша» модели 1915 г.:

Отделить магазин, нажав защелку позади него. Отвести назад рукоятку взведения, осмотреть патронник. Отпустить рукоятку взведения, нажать спусковой крючок.

Порядок неполной разборки ручного пулемета «Шоша» модели 1915 г.:

1. Разрядить пулемет.

2. Отделить затыльник, для чего нажать на стопор (снизу позади короба), вывинтить затыльник и вынуть его с пружинами, которые затем отделить.

3. Вынуть упорную муфту.

4. Отделить короб-кожух от остова, для чего отвести назад рукоятку взведения, вытолкнуть соединительный болт и повернуть замыкатель головкой вниз.

5. Отделить досылатель с направляющей планкой и рукояткой взведения и вывести его из окна ствольной коробки.

6. Извлечь ствол со ствольной коробкой.

7. Отделить коробку спускового механизма и разобрать последний.

Сборку производить в обратном порядке.

Патрон 8x50R «лебель»

Масса оружия с сошками, кг 8,35

Масса снаряженного магазина, кг 0,75

Длино оружия, мм П 50

Длина ствола, мм 450

Нарезы, левосторонние 4

Начальная скорость пули, м/с 650

Прицельная дальность, м 2000

Темп стрельбы, выстр./мин 240

Боевая скорострельность, выстр./мин 60–65/120

Емкость магазина, патронов 20

Высота линии огня, мм 345

Британские кавалеристы с ручным пулеметом Mk I «Гочкис». Обратите внимание на устройство сошек, а также на коробку с жесткими лентами

В 1909 г. фирма «Гочкис» представила на рынок ручные пулеметы массой 7 и 10 кг, выполненные на основе ее же станкового пулемета. Сразу же Оружейный отдел Арткома ГАУ решил испытать в России «тяжелый образец» с радиатором на быстросменном стволе. Хотя испытания на Ружейном полигоне прекратились в связи с поломкой ствольной коробки, Оружейный отдел, «принимая во внимание… распространение в иностранных армиях наряду с пулеметом также и ружей-пулеметов» (США, Япония) решил продолжить испытания, был выдан заказ на 3 пулемета. В 1912 г. фирма представила «образец для воздушного флота» с пистолетной рукояткой вместо приклада, специальным прицелом и вертлюжной установкой. 23 июля 1914 г. непосредственно выслала 4 комплекта пулеметов в Офицерскую стрелковую школу.
