Главным отличием «Виккерса» от системы Максима был перевернутый на 180' замок со складыванием шатуна и мотыля вверх и выброс стреляных гильз вниз. Это позволило уменьшить высоту короба и облегчить систему. Соответственно, были изменены рукоятка и спусковой механизм. Ствол облегчили до 2,036 кг, одновременно изменили конструкцию надульника — в нем монтировались навинченная на ствол муфта, а позади нее располагалась буферная коническая винтовая пружина, смягчавшая удар в дно надульника. Общая масса подвижной системы составляла 4,289 кг, длина отката ствола — 23 мм, затвора — 100 мм. Мог ставиться и тяжелый ствол пулемета Максима. Крышку короба разделили на две части: передняя закрывала приемник, а задняя — короб. Это повысило удобство обслуживания пулемета — при задержках подачи ленты не требовалось открывать всю систему. Откидной затыльник крепился двумя задвижками. Для опускания боевой личинки при движении назад на крышке короба имелись жесткие фигурные гребни. Пулемет оказался проще в производстве — число деталей уменьшилось до 198.

Модель «Виккерс» Mk I (у нас — «Виккерс» обр. 1910 г.) имела кожух емкостью 4,1 л, гладкий или с оребрением. Надульник снабжался съемным колпачком. Прицел — стоечный, в английском варианте насечен до 2400 ярдов (2190 м) для дальнобойной пули патрона Mk 8Z, мушка — прямоугольного сечения, защищена боковыми «ушками», длина прицельной линии — 920 мм. С помощью панорамного прицела предполагалось вести огонь «по площадям» на дальности до 4500 ярдов (4100 м).

Треножный станок «Виккерс» Mk 4 состоял из основания остова, шарнирно укрепленных на нем двух передних и одной задней ноги, механизма горизонтальной наводки, вертлюга и винтового механизма тонкой вертикальной наводки с маховиком, крепления для щита. Вертлюг состоял из осевого штыря и двух изогнутых станин. Положение каждой ноги относительно основания фиксировалось при помощи радиальной зубчатой насечки и зажима. Огонь велся из положения лежа или сидя. Передние ноги снабжались башмаками, задняя — сошником. Планка на задней ноге станка использовалась в качестве опоры для локтей или коленей пулеметчика — это повышало устойчивость при стрельбе. Позже тренога была упрощена — задняя нога лишилась поперечной планки, на ней крепились ремень для переноски и сумка для запчастей. К станку разработали зенитную стойку, допускавшую круговой обстрел с углами возвышения до 75.

«Виккерсы» выпускались в США, Австралии, Португалии. Перед вступлением США в войну военное министерство провело оценки оружия Антанты, после чего в декабре 1916 г. заказало фирме «Кольт» 4000 пулеметов «Виккерс».

Уже в 1914 г. «Виккерс» установили на самолет, а в 1916 г. был выпущен «Виккерс» Mk I* (SU) с воздушным охлаждением и тягой синхронизатора для стрельбы через винт. В кожухе ствола спереди и сзади выполнили вентиляционные отверстия. Масса «тела» пулемета — 13,5 кг, аббревиатура SU указывала на увеличение темпа стрельбы с помощью буфера, увеличивавшего начальную скорость наката подвижной системы. «Виккерс» использовала и французская, и русская авиация. «Виккерсы» стали вооружением и первых танков Mk I.

Пулемет «Виккерс» Mk I (модели 1909 г.) на треножном станке Mk 4, с канистрой-конденсатором

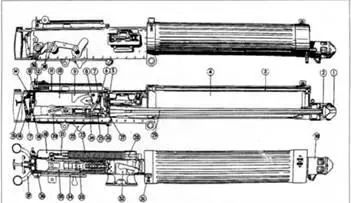

Устройство пулемета «Виккерс»:

1 — втулка надульника, 2 — муфта надульника, 3 — пароотводная трубка, 4 — кожух, 5 — передняя крышка короба, 6 — боевая пружина, 7 — верхний спуск, 8 — лодыжка, 9 — выступы короба, 10 — короб,! 1 — задняя крышка короба, 12 — прицел, 13 — спусковая тяга, 14 — предохранитель, 15 — защелка, 16 — упор спуска, 17 — спуск, 18 — спусковой рычаг, 19 — коробка возвратной пружины. 20 — рукоятка, 2 1 — цепочка, 22 — упор механизма вертикальной наводки, 23 — возвратная пружина, 24 — ударник, 25 — нижний спуск, 26 — засов, 27 — зацеп личинки, 28 — регулировочный винт возвратной пружины, 29 — ствол, 30 — надульник, 31 — пробка наливного отверстия, 32 — приемник, 33 — замочные рычаги, 34 — рукоятка перезаряжания, 35 — рама, 36 — ролик, 37 — рукоятка управления, 38 — копирные выступы рукоятки перезаряжания, 39 — хвост рукоятки

Порядок разряжания станкового пулемета «Виккерс»:

Нажать палец с правой стороны снизу лотка приемника и извлечь ленту. Отвести назад и провернуть рукоятку взведения, осмотреть патронник. Отпустить рукоятку взведения и нажать спусковой рычаг.

Порядок разборки и сборки пулемета в целом аналогичны пулемету Максима.

Патрон.302 «бритиш сервис» (7,71x56)

Масса «тело» пулемета без воды, кг 18,1

Длина «тела» пулемета, мм 1156

Длина ствола, мм 724

Нарезы 4

Длина хода нарезов, мм 254

Начальная скорость пули, м/с 745 (Mk 71)

Прицельная дальность, м 3380

Эффективная дальность стрельбы, м 1000

Темп стрельбы, выстр./мин 600

Боевая скорострельность, выстр./мин 125-200

Емкость ленты, погромов 250

Тип станка треножный

Масса станка, кг 17,3

Высота линии огня, мм 300-729

Углы вертикального наведения, град от -35 до +53

Угол горизонтального неведения, град 45

Пулемет М1895 «Кольт» на низком треножном станке (низкой треноге). Подлокотник повернут вдоль задней ноги станка

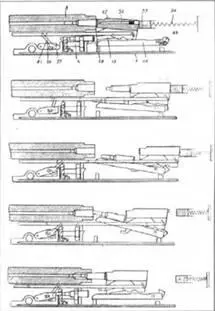

Схема работы системы питания пулемета M1895 «Кольт»:

1 — дно короба, 5 — барабан, 8 — ствол, 12 — затвор, 1 4 — затворная рама, 15 — извлекатель, 33 — курок, 34 — боевая пружина, 36 — ударник, 37 — рычаг подачи, 39 — подаватель. 41 — упор подавателя, 44 — лоток с осью, 45 — собачка лотка с осью и пружиной

В 1889 г. Джон М.Браунинг создал собственную конструкцию пулемета, взяв за основу схему с отводом пороховых газов и воздушным охлаждением ствола, при этом, видимо, решил не связываться с газоотводными путями и выполнил поршень качающимся. Пулемет получился сравнительно легким, и в 1890 г. Браунинг продал право на его производство фирме «Кольт», та в 1895 г. выпустила пулемет, известный как «Кольт» Ml 895. Военное ведомство США закупило эти пулеметы в очень небольшом количестве, продавались они также в Великобританию (где в начале войны использовались как учебные), Испанию, Италию, ряд стран Латинской Америки. Незадолго до Первой мировой войны появилась модификация Ml 895/191 4 г. с утяжеленным стволом без оребрения. Россия стала едва ли не самым крупным потребителем пулемета «Кольт» — он, как мы видели, стал вторым по массовости пулеметом в Русской армии.
