Спусковой рычаг с клавишей под палец располагался между рукоятками управления и удерживался предохранителем. Холщовая патронная лента вставлялась справа в поперечное окно приемника. Гнезда ленты разделялись металлическими пластинками, крепившимися заклепками, причем заклепки ставились с некоторым натягом, благодаря которому патрон прочно удерживался в гнезде. Патронная коробка устанавливалась отдельно от пулемета и для надежной работы системы подачи второй номер вручную поддерживал подаваемую ленту в правильном положении. Масса холщовой ленты — 1,1 кг. Подающий механизм приводился в действие стенками выреза левой станины рамы ствола. На первых пулеметах для направления ленты в приемник на короб крепилась катушка, затем ее перенесли на щит.

Выстрел производился с закрытого затвора. Следовало поднять предохранитель и нажать спусковой рычаг. При этом спусковая тяга отходила назад, оттягивая хвост нижнего спуска, который отпускал лодыжку. Боек проходил через отверстие в личинке и разбивал капсюль патрона, происходил выстрел. Под действием отдачи замок стремился отойти назад и передавал давление шатуну и мотылю. Последние составляли угол, обращенный вершиной вверх, и упирались своим шарниром в выступы рамы. Рама с замком и стволом двигались назад. После прохождения подвижной системой примерно 20 мм рукоятка набегала на неподвижный ролик короба, поднималась и поворачивала мотыль вниз — система рычагов распрямлялась, и замок теснее прижимался к каналу ствола. После вылета пули пороховые газы попадали в надульник и давили на передний срез ствола, придавая подвижной системе дополнительный импульс. Конструкция надульника русского образца была разработана Жуковым и доведена Пастуховым. Отходя назад, ствол открывал поперечные отверстия надульника, и излишние пороховые газы сбрасывались через них. Рукоятка, поворачиваясь, вызывала складывание рычагов вниз и отход замка от ствола. При этом рукоятка играла роль ускорителя замка, передавая ему большую часть кинетической энергии отката и тормозя раму со стволом. Личинка замка извлекала из патронника стреляную гильзу, удерживая ее за закраину. При опускании шатуна трубка замочных рычагов давила на хвост лодыжки, последняя поворачивалась и взводила ударник. Подъемные рычаги поднимали личинку, которая захватывала очередной патрон из продольного окна приемника. При дальнейшем движении системы назад изогнутые пластинчатые пружины на внутренней стороне крышки короба опускали личинку. В то же время коленчатый рычаг отводил ползун подающего механизма вправо, и пальцы ползуна заскакивали за очередной патрон. При повороте рукоятки цепочка наматывалась на барабан и растягивала возвратную пружину. Масса ствола — 2,105 кг, всей подвижной системы — 4,368 кг. Длина хода назад ствола достигала 26 мм, замка относительно ствола — 95 мм. Согласование движения ствола и замка достигалось регулировкой натяжения возвратной пружины.

В конце поворота рукоятке ударялась коротким плечом о ролик и начинала обратный поворот (в ранних образцах Максима для этого служила отдельная пружина). Под действием возвратной пружины подвижная система шла вперед. Замок досылал патрон в патронник, а стреляную гильзу — в гильзоотводную трубку, откуда она выталкивалась наружу при следующем цикле автоматики. Коленчатый рычаг подавал ползун влево, и тот продвигал очередной патрон к продольному окну приемника. При повороте мотыля и шатуна вверх трубка замочных рычагов поднимала хвост верхнего предохранительного спуска. Когда боевая личинка вставала своим отверстием напротив бойка, верхний спуск отпускал ударник, и, если спусковой рычаг оставался нажат, происходил выстрел.

Число деталей пулемета — 368. Максимальное давление пороховых газов в канале ствола — 2800–2850 кг/кв. см, среднее — 1276 кг/кв. см. При обучении использовалась втулка холостой стрельбы, ввинчивавшаяся в надульник. В случае поломки боевой пружины ее обломки извлекались через дно короба.

Стоечный прицел пулемета обр. 1910 г. крепился на крышке короба. На стойке находилась прицельная планка с делениями для наводки по дальности, а на поперечной трубке хомутика наносились деления для установки целика. Мушка треугольного сечения вставлялась в паз на кожухе. Длина прицельной линии — 911 мм. Высота мушки над осью канала ствола составляла 102,5 мм, так что точность крепления кожуха оказывало большое влияние на меткость стрельбы. Прицел устанавливался до 3200 шагов (2270 м), но эффективная дальность стрельбы не превышала 1500 м.

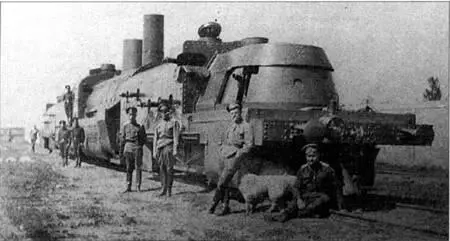

Пулеметами обильно вооружали бронепоезда. Русский бронепоезд типа «Хунхуз» в Галиции, 1916 г. Для вооружения таких бронепоездов использовали как пулеметы «Максим», так и трофейные «Шварцлозе»

Установка пулеметов «Максим» в башнях бронеавтомобиля «Остин» постройки Путиловского завода

Схема устройства затвора (замка) пулемета «Максим»:

1 — верхний спуск, 2 — трубка замочных рычагов, 3 — ударник, 4 — спусковая тяга, 5 — нижний спуск, 6 — лодыжка

Работа системы автоматики пулемета «Максим»:

А — подвижная система в крайнем переднем положении перед выстрелом, Б — подвижная система в крайнем заднем положении, В — окончоние цикла перезаряжания; 6 — рукоятка, 15 замочные рычаги, 19 — подъемные рычаги, 20 — боевая личинка, 34 * задержка, 50 — направляющие планки коробо, 113 — выводная трубка.

Пулемет «Максим» обр. 1910 г. на станке Соколова первоначального образца со складными ногами и сидением для пулеметчика на хоботе

Емкость кожуха — около 4,5 л. Часть пулеметов имела кожух с продольным оребрением, повышавшим жесткость и увеличивавшим поверхность охлаждения, но от оребрения пришлось отказаться ради упрощения производства. Применявшиеся в некоторых армиях резиновые или парусиновые шланги, отводившие пар в канистру- конденсатор или в атмосферу, в Русской армии встречались разве что в бронеустановках.

Кривошипно-шатунный механизм обеспечивал плавную и почти безударную работу автоматики. Привод системы питания от рамы был рационален с точки зрения распределения энергии отдачи. Система Максима отличалась высокой живучестью и надежностью, что и обеспечило ей исключительное долголетие. Внешнее положение рукоятки, хотя и представляло некоторую опасность для расчета, облегчало оценку состояния, определение и устранение задержек в стрельбе. Изготовление пулемета было достаточно сложным и кроме качественных сталей требовало квалифицированных рабочих и многочисленного специализированного оборудования. Сборка и начальная приработка узлов также требовали ряда приспособлений.
