Производство пулемета было прекращено сразу по окончании войны, но после принятия на вооружение нескольких новых моделей, итальянцы уже в 1935 г. модернизировали часть старых «Фиат-Ревелли» и использовали их во Второй мировой войне.

Порядок разряжания станкового пулемета Ml 914 «Фиат-Ревелли»:

Нажать защелку под приемным окном и отсоединить бункер с патронами. Приподняв крышку над пазом подачи патрона, оттянуть назад рукоятку взведения (за захваты позади короба), осмотреть патронник, убедиться в отсутствии патрона. Отпустить рукоятку взведения, нажать спусковой рычаг (опустив перед этим предохранитель).

Патрон 6,5x52 «манлихер-каркано»

Масса «тела» пулемета, кг без воды и патронов 17,0

Масса «тела» пулемета, кг с водой, без патронов 22,0

Длина оружия, мм 1 180

Длина ствола, мм 654

Нарезы правосторонние 4

Начальная скорость пули, м/с 640

Темп стрельбы, выстр./мин 470

Боевая скорострельность, выстр./мин до 300

Емкость магазина, патронов 50 (10 секций по 5 патронов)

Тип станка-треножный

Масса станка, кг 21,5

Высота линии огня, мм 450-650

Угол верт. наведения, град от -35 до +25

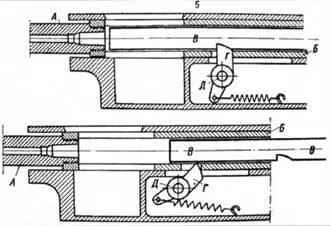

Схема работы автоматики пулемета М1914 «Фиат- Ревелли». Вверху — подвижная система в крайнем переднем положении, внизу — в крайнем заднем положении:

А — ствол, Б — ствольная коробка, В — затвор, Г — личинка, Д — ось личинки.

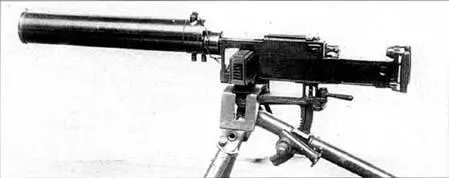

Пулемет «Фиат-Ревелли» на треножном станке

Пулемет MG.01 без надульника на сложенном салазочном станке 08

Берлинская фирма «Людвиг Лёве и Ко» начала производство пулеметов Максима с 1 892 г. по лицензии «Максим-Норденфельд». В 1 894 г. эти пулеметы с треножными станками были закуплены ВМФ Германии. В 1896 г. на базе «Людвиг Лёве» образовалась фирма «Дойче Ваффен унд Мунишенфабрикен» (DWM), и уже у нее в 1 899 г. закупил пулеметы для испытаний германский рейхсвер. Германские «Максимы» закупали также Австро-Венгрия, Россия, Испания. В 1901 г. «Максим» под обозначением MG.01 приняли на вооружение кайзеровской армии. Пулеметы снабжались салазочными станками Shlitten 01 или 03. В бою расчетливо переносил пулемет на станке, либо передвигал волоком. Продолжали выпускаться и пулеметы для ВМФ, отличавшиеся от армейских креплением на установке.

В 1908 г. приняли модификацию MG.08 (Maschinen Gewehr 1908) под 7,92-мм остроконечный винтовочный патрон «маузер». Замена ряда деталей бронзы и литой стали легированными сталями позволила уменьшить массу на 30 % (1 8,35 кг против 26 кг у MG.01). Производством MG.08 занялась DWM, ас 1911 г. и государственный арсенал в Шпандау, ставший основным их производителем.

MG.08 имел ряд отличий от «Максима» обр. 1910 г.: толчок газов в надульнике воспринимало не утолщение ствола, а надетая на ствол втулка, а сам надульник переходил в конический пламегаситель, снабженный обычно защитным диском; передней точкой крепления пулемета к станку служили две цапфы кожуха; на коробке возвратной пружины имелся указатель натяжения со шкалой от 0 до 70; затыльник короба выполнялся откидным на шарнире. Замок имел следующие отличия: замочные рычаги неотъемные; осями подъемных рычагов служили цапфы на остове замка; верхний и нижний спуск имели другую форму, а лодыжка и нижний спуск — трубчатые оси; боевая пружина крепилась трубчатой осью; замочные рычаги вместо трубки имели хвост с нарезкой; отсутствовала возможность регулировки зазора между боевой личинкой и пеньком ствола; боевая личинка выполнена под патрон без выступающей закраины. В целом изменения конструкции несколько упрощали сборку и отладку. Масса ствола — 1,885 кг, длина отката ствола — 15,0 мм, затвора — 97,0 мм. Складной стоечный прицел был насечен от 400 до 2000 м, длина прицельной линии — 895 мм. Кожух ствола вмещал 4 л воды. Число деталей — 258.

Салазочный станок Schlitten 08 включал массивное основание-салазки с задними опорами, передние ноги, подъемный механизм с переключателем грубой и точной наводки. Пулемет крепился в муфте вертлюга. Высота линии огня определялась углом поворота ног. Огонь велся из положения лежа или сидя. Для фиксирования нааодки пулемета служили зажимы вертикальной и горизонтальной наводки. Четырехопорная схема не всегда позволяла зыровнять станок на позиции, что в сочетании с конструкцией вертлюга иногда приводило к заметному сваливанию пулемета. Массивность станка затрудняла передвижения, но обеспечивала неплохую кучность.

С пулеметом мог использоваться оптический прицел кратностью 2,2–2,5х и панорамный прицел кратностью 2,5х, крепившийся на левой стенке короба. Для стрельбы не прямой наводкой с панорамным прицелом несколько изменили станок.

DWM поставляла пулеметы системы Максима в Бельгию, Бразилию, Китай, Персию, Перу, Румынию, Сербию, Турцию, Чили, Швейцарию. В результате к началу Первой мировой войны «германские Максимы» оказались у воюющих армий с обеих сторон.

В 1915 г. на многих пулеметах усилили надульник, ускорив ход подвижной системы — это не столько повысило темп стрельбы, сколько улучшило работу автоматики и системы питания в условиях запыления и загрязнения. От бронещитов расчеты отказывались, зато переднюю часть кожуха защищали бронеколпаками, поскольку пробитие кожуха фактически выводило из строя пулемет.

Авиационные IMG.08 отличались воздушным охлаждением ствола и перфорированным кожухом, что снизило массу пулемета до 15,5 кг, измененным затыльником. На самолет ставились обычно неподвижно.

В 1915 г. член Испытательной оружейной комиссии в Берлин-Шпандау полковник Фридрих фон Меркац возглавил небольшую конструкторскую группу для разработки «облегченного» варианта MG.08, который мог бы развивать огонь той же интенсивности, но переносился и управлялся бы одним человеком.

Вскоре на вооружение поступил ручной пулемет MG.08/15. Диаметр кожуха уменьшили со 109 до 89 мм, емкость — с 4 до 2,8 л. Ствол весил 1,8 кг. Изменили надульник и форму короба, толщину стенок короба уменьшили с 4 до 3 мм, исключили подствольную трубку. К затыльнику крепился деревянный приклад, снизу короба — пистолетная рукоятка со спусковым крючком. Над пистолетной рукояткой монтировался флажковый предохранитель, запиравший спуск. Пулемет получил секторный прицел и мушку треугольного сечения. Длина прицельной линии — 800 мм. Число деталей — 197. Справа к коробу крепилась круглая коробка с лентой на 100 патронов, прозванная «барабаном». Лента наматывалась на катушку внутри барабана, пустой барабан весил 1,85 кг. Могла использоваться и стандартная лента на 250 патронов в коробке, переносившейся отдельно. На задней части кожуха крепилась массивная треугольная сошка, вокруг которой пулемет мог поворачиваться в горизонтальной плоскости. Имелся ружейный ремень.
