Техника и вооружение 2003 02

Рейхсвер заказал MG.08/15 в пропорции 5 ручных пулеметов на 2 станковых, производство вели арсенал в Эрфурте, фирмы «Рейнметалл», «Зименс унд Халске», «Машиненфобрик Аугсбург-Нюрнберг». К концу войны немцы, подобно французам, пытались использовать на прицелах светящиеся люминисцентные метки.

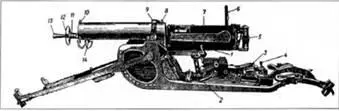

Пулемет MG.08 на салазочном станке Schliften 08 (станок — в положении для стрельбы лежа):

1 — зажим горизонтальной наводки, 2 — зажим подъемного механизма грубой новодки, 3 — переключатель подъемного механизма с тонкой наводки на грубую и обратно, 4 — маховичок тонкой наводки подъемного механизма, 5 — спусковой рычаг, 6 — прицел, 7 — коробка возвратной пружины, 8 — пробка наливного отверстия, 9 — наметка для крепления пулемета к станку, 10 — мушка, 11 — надульник, 12 — диск пламегасителя, 13 — пламегаситель, 14 — пробка выливного отверстия

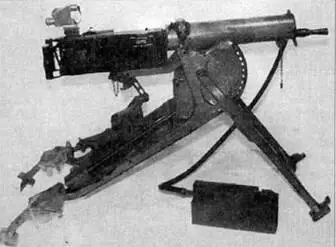

Пулемет MG.08 с призматическим оптическим прицелом, на салазочном станке, с канистрой-конденсатором. Станок — в положении для стрельбы сидя

Снятие коробки возвратной пружины с пулемета MG.08/15. Видны возвратная пружина, цепочка и кулачок

Коробка («барабан») для ленты на 100 патронов к пулемету MG.08/15

С началом производства MG.08/15 появилась и его «авиационная» модификация LMG.08/15 с воздушным охлаждением, прикладом (для подвижных установок) и без приклада (для неподвижных). Она оказалась удачнее LMG.08 и сменила ее в производстве в Шпандау; снабжалась механическим счетчиком выстрелов.

Разработанный под руководством Меркаца на основе MG.08 «универсальный» MG.16 мог вести огонь с треножного станка по воздушным и наземным целям, а также с сошек, но не попал на вооружение из-за сложности перехода на выпуск существенно новой модификации. Ограничились сборкой в Эрфурте опытной партии. Но легкий треножный станок Dreifuss 16 с телескопическими ногами приняли для MG.08. Мосса MG.08 на треноге составляла 58,4 кг. Этот же станок использовался с трофейными бельгийскими и русскими пулеметами. Зенитные пулеметные установки не были официально приняты на вооружение, но нашли ограниченное применение.

Пулемет MG.08/18 с воздушным охлаждением использовали поначалу как авиационный, но здесь у него оказался более удачливый конкурент — пулемет «Парабеллум». И ближе к концу войны MG.08/1 8 приняли для кавалерии, горной пехоты и самокатчиков. Выпускал его арсенал в Эрфурте. Ствол MG.08/18 был заключен в перфорированный кожух диаметром 37 мм, на котором крепилась рукоятка для переноски. Вместо надульника в кожух ввинчивалась направляющая втулка ствола, мушка помещалась на высокой стойке, сошки крепились на кожух муфтой. С введением MG.08/18 в пехоту оказалось, что из-за несменяемости ствола стрельбу можно вести только короткими очередями. Конструктивные решения MG.08/18 использовали позже в советском ручным пулемете МТ.

Всего за годы войны в Германии выпустили около 260000 пулеметов моделей MG.08, 08/ 15 и 08/18, из них станковых — только 72000.

Расчет пулемета MG.08/15 в окопе. Рядом — подносчик с патронной коробкой

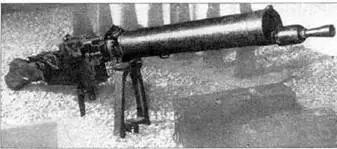

Ручной пулемет MG.08/15 с тяжелой треугольной сошкой

Захваченный французами германский «коммерческий пулемет Максима» (очевидно, MG.09) с салазочным станком, на ручной транспортной тележке

Машинка для снаряжения пулеметных лент к пулеметам MG.08 и MG.08/15

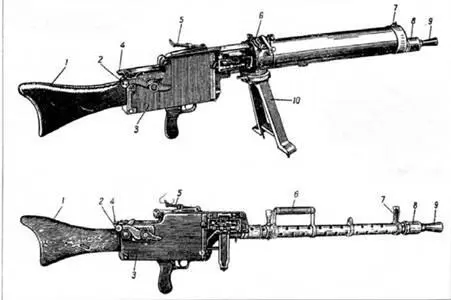

Ручные пулеметы MG.08/15 и MG.08/18

1 — приклад, 2 — рукоятка перезаряжания, 3 — короб, Л — защелка крышки короба, 5 — прицел, 6 — наметка (на MG.08/18 — рукоятка для переноски), 7 — мушка, 8 надульник, 9 — пламегаситель

Порядок разряжания станкового пулемета MG.08:

Дважды подать рукоятку вперед и отпустить ее. Нажать спусковой рычаг. Вынуть из приемника ленту, нажав на нижний палец приемника. Вытолкнуть подходящим стержнем из выводной трубки патрон или гильзу.

Разряжание, разборка и сборка ручных пулеметов MG.08/15 и MG.08/18 в целом аналогичны станковому пулемету Максима.

Патрон 7,92x57 «маузер»

Масса «тела» пулемета, кг

без воды 18,35

с водой 22,35

Длина «тела» пулемета, мм 1 200

Длина ствола, мм 716

Нарезы, правосторонние 4

Длина хода нарезов, мм 240

Начальная скорость пули, м/с 892

Прицельная дальность, м 2000

Темп стрельбы, выстр./мин 500-550

Боевая скорострельность, выстр./мин 250-300

Емкость ленты, патронов 250

Мосса снаряженной ленты, кг 7,2

Тип станка салазочный

Масса станка, кг 32,5

Угол горизонтального наведения, град 35

Угол верт. наведения, град (в зависимости от высоты

линии огня) от -5 — 17 до + 27 — 39

Высота линии огня, мм 250-824

Модель MG.08/15 / MG.08/18

Патрон 7,92x57 «маузер»

Масса «тела» пулемета, кг 17,8 (без воды)/14,5

Масса сошек, кг 1,1 /1,1

Длина пулемета, мм 1400/1410

Длина ствола, мм 720/720

Начальная скорость пули, м/с 895/895

Прицельная дальность, м 900-1200

Темп стрельбы, выстр./мин 500/550

Боевая скорострельность, выстр./мин 300/100

Емкость ленты, патронов 100

Масса снаряженной ленты, кг 2,2/2,2

В 1900 г. Теодор Бергман (Bergmann) взял патент на конструкцию пулемета с откатным двигателем автоматики. Автором системы считают Луиса Шмайссера. Первую партию станковых пулеметов компания «Теодор Бергман Абтсйлунг Ваффенбау АГ» в Зуле выпустила в 1902 г. Затем в систему вносились различные изменения, а после принятия на вооружение германской армии MG.08 модель MG.10 «Бергман» представили в качестве «облегченного» пулемета. Она прошла испытания, под обозначением Модель 11 закупалась Китаем. Война заставила обратить на «облегченный» пулемет более пристальное внимание, и вскоре рейхсвер получил его модификацию MG.15, хотя официально на вооружение этот пулемет так и не был принят.
