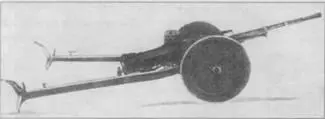

Крупнокалиберный пулемет ПКП (КПВ) на колесном станке Харыкина

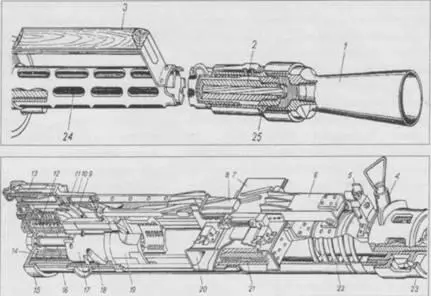

Схема устройства крупнокалиберного пулемета КПВ

1 — пламегаситель, 2 — ствол, 3 — рукоятка ствола, 4 — замок муфты. 5 — мушка, 6, 10 — крышка ствольной коробки, 7 — подаватель, 9 — досылатель, 11 — шептало, 12 — возвратная пружина затвора, 13 — прицел, 14 — пружина амортизатора, 15 — затыльник, 16 — ствольная коробка, 17 — остов затвора, 18 — ролик ускорителя, 19 — боевая личинка, 20 — приемник, 21 — направляющая ствола, 22 — возвратная пружина ствола, 23 — муфта, 24 — кожух ствола. 25 — усилитель отдачи

Крупнокалиберный пулемет КПВТ на зенитной установке на башне танка Т-10М

Устройство пуль патрона 14,5x108 а — бронебойно-зажигательная Б-32, б и в бронебойно-зажигательно-трассирующие БЗТ и БСТ, г — зажигательная ЗП;

1 — оболочка, 2 — сердечник, 3 — рубашка, 4 — зажигательный состав, 5 — стаканчик, 6 — трассирующий состав, 7 — воспламенительный состав, 9 — свинцовая прокладка, 10 — ударник, 11 — стакан, 12 — втулка, 13 — капсюль- воспламенитель, 14 — набегающий колпачок, 15 — ударный механизм, 16 — матерчатая прокладка

В 1949 г. наряду с другими новыми образцами пехотного оружия на вооружение был принят «14,5-мм пехотный крупнокалиберный пулемет Владимирова (ПКП)» на полевом колесном станке Харыкина, а также несколько зенитных 14,5-мм установок. Производство пулемета поставил завод им. В.А.Дегтярева (это имя присвоили заводу № 2 в том же году). Отметим, что в ряде стран (ФРГ, Франция, Швейцария) для решения тех же задач после Второй мировой войны выбрали 20-мм автоматические пушки — проблема выбора между крупнокалиберным пулеметом и автоматической пушкой не разрешена и до сих пор, хотя второе решение кажется предпочтительным.

Автоматика пулемета Владимирова с «откатным двигателем» работает по схеме отдачи ствола с коротким его ходом. Затвор и ствол имеют собственные возвратные пружины. Ведущим звеном автоматики служит затвор. Запирание канала ствола осуществляется поворотом боевой личинки, которая сцепляется с насадной муфтой ствола. Поворот личинки производится ускорителем за счет взаимодействия ролика ускорителя с наклонным пазом короба. В затыльнике короба смонтирован буфер затвора. Спусковой механизм обеспечивает ведение только непрерывного огня.

Ударник жестко смонтирован в затворе, а выстрел производится по окончании запирания при приходе подвижной системы в крайнее переднее положение, так что часть энергии отдачи расходуется на ее торможение. Затем система ствол-затвор начинает откат. Отпирание канала ствола заканчивается при отходе подвижной системы на 1 8 мм. Ускоритель копирного типа, закончив отпирание, передает часть кинетической энергии отката ствола затвору, обеспечивая ускоренный отход затвора от ствола и надежное удаление стреляной гильзы. Извлечение стреляной гильзы производится Т-образным пазом боевой личинки затвора, удерживающим шляпку гильзы, отражение гильзы — подачей очередного патрона, который выдавливается из звена ленты в паз боевой личинки затвора и выталкивает стреляную гильзу (последняя гильза отражается дополнительным поворотным рычагом подачи). К моменту прихода затвора в заднее положение энергия отдачи почти полностью гасится возвратной пружиной и буфером. Буфер не только смягчает удар затвора в крайнем заднем положении, но и придает ему начальный импульс наката, сокращая длительность цикла автоматики. Если спуск нажат, затвор под действием импульса буфера и своей возвратной пружины начинает движение вперед, досылая очередной патрон в патронник и завершая цикл автоматики. Ствол укрыт перфорированным кожухом и снабжен коническим пламегасителем.

Питание пулемета — от металлической звеньевой ленты с открытым звеном. Лента на 40 патронов укладывается в патронную коробку. Механизм подачи ленты — ползункового типа, может переключаться с правой подачи на левую для использования пулемета на комплексированных установках. Пулемет имеет автоматические предохранители, исключающие запирание затвора и выстрел при неправильно присоединенном стволе, подачу ленты при неизвлечении патрона из звена.

Прицел — секторный. В конструкции широко использованы штампованные детали, разборка не требует инструментов. К достоинствам системы относится сравнительно плавная работа автоматики, отсутствие необходимости в точных регулировках зазоров, высокая надежность в различных условиях эксплуатации.

Колесный станок Харыкина создан по типу облегченного артиллерийского лафета с раздвижными станинами с сошниками, резиновыми шинами колес, небольшой высотой оси канала ствола относительно боевой оси станка. Пулемет на станке мог перевозиться в кузове грузовика, буксироваться автомобилем, перекатываться расчетом вручную, разбираться на несколько частей для переноски.

В 1952 г. К.А.Барышев начал разработку облегченного станка колесно-треножной схемы. Снабдив станок большим передним опорным сошником, он смог уменьшить его массу по сравнению с колесным в 2,8 раза, одновременно повысив кучность стрельбы (за счет смещения вперед точки упора станка в грунт) и углы горизонтального наведения. Боевые характеристики пулемета повысились примерно в 1,5 раза. В 1 955 г. станок Барышева приняли на вооружение.

Для стрельбы из пулемета Владимирова поначалу использовались уже выпускавшиеся патроны 14,5x114 с бронебойной пулей «Б-32» и бронебойно-зажигательной «БС-41», а также принятый вместе с пулеметом вариант с бронебойно-зажигательно-трассирующей пулей «БЗТ-44» (со стальной оболочкой, стальным сердечником, свинцовой рубашкой, зажигательным составом и стаканчиком с воспламенительным переходным и трассирующим составом). Пуля «Б-33» на дальности 300 м пробивала 21-мм броню, «БС-41» — 35-мм. В 1 950-1 960-е гг. в связи с распространением пулеметов были приняты патроны с пристрелочно-зажигательной пулей «ПЗ», зажигательной мгновенного действия «МДЗ», конструкция которых (как и «Б-32» и «БС-41») была заимствована от 12,7-мм патрона. Уже в 1 989 г. был отработан 1 4,5-мм патрон с бронебойно-зажигательной пулей «БС» с алюминиевой рубашкой, твердосплавным (карбид-вольфрамовым) сердечником, превосходящей по бронепробиваемости пулю «Б-32» в 1,5 раза. Масса пуль составляет от 60 до 63,6 г.
