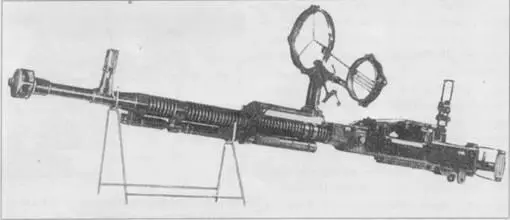

Крупнокалиберный пулемет ДШКМ с ракурсным зенитным прицелом

Приемник пулемета ДШКМ

1 — основание приемника, 2 — направляющие, 3 — пальцы основания, 4 — крышка приемника, 5 — ползун с пальцами, 6 — коленчатый рычаг ползуна, 7 — рычаг с вилкой

Станок Колесникова в положении для зенитной стрельбы

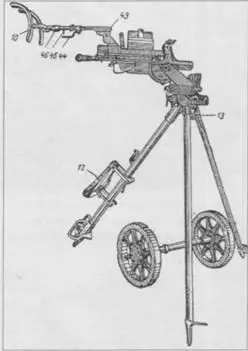

12-сидение-опора, 13-замок, 10-наплечники, 43, 45-защелки, 44-зажим, 46-муфта.

Детали затвора пулемета ДШК

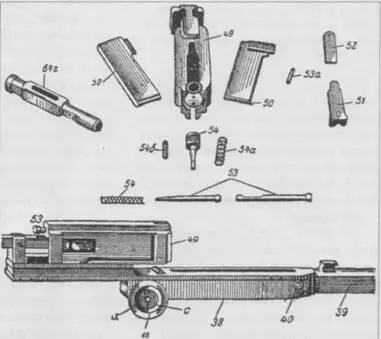

49-остов, 50-боевые упоры, 51-выбрасыватель, 52-пружина выбрасывателя, 53-отражатель, 54-боек с пружиной и штифтом

Спусковой механизм собран в отдельном корпусе снизу ствольной коробки и допускает ведение только непрерывного огня. Он приводится в действие фигурным рычагом, шарнирно закрепленным на затыльнике. Спица фигурного рычага воздействует на спусковой рычаг, который опускает подпружиненное шептало, удерживающее затворную раму. Флажковый предохранитель запирает спусковой рычаг. Ударный механизм работает от возвратно-боевой пружины. В переднем положении, после запирания ствола, курок затворной рамы бьет по ударнику, установленному в затворе. Последовательность операций разведения боевых упоров и удара исключает возможность случайного выстрела при неплотном запирании. Для предотвращения отскока затворной рамы в крайнем переднем положении в ней смонтирован механизм противоотскока, включающий две пружины, гнеток и ролик. После запирания канала ствола ролик входит в гнездо ствольной коробки и стопорит раму.

Питание ДШКМ — от рассыпной металлической ленты с открытым звеном. Приемник ползункового типа смонтирован сверху ствольной коробки под ее крышкой. Ползун приводится в движение горизонтальным коленчатым рычагом, который поворачивается качающимся рычагом с вилкой на конце. Последний приводится в движение рукояткой затворной рамы. Перевернув коленчатый рычаг ползуна, можно изменить направление подачи ленты с левого на правое, что облегчило использование ДШКМ на комплексированных установках.

Для стрельбы по наземным целям применяется откидной рамочный прицел с червячными механизмами установки целика и введения боковых поправок, рамка насечена до 3500 м через 100 и наклонена влево для компенсации деривации пули. Штыревая мушка с предохранителем размещена на высоком основании в дульной части ствола. Длина прицельной линии — 1110 мм. Для стрельбы по воздушным целям используется коллиматорный прицел.

Пулемет устанавливается на универсальный станок И.Н. Колесникова образца 1938 года. Крепление производится на люльке качающейся части, которая установлена на вертлюге, а тот — на столе станка. К столу крепится ось колесного хода и три складные ноги с сошниками. На качающейся части имеется рукоятка перезаряжания, стержневой механизм вертикальной наводки, ось крепления оптического прицела, кронштейн патронной коробки. Стрельба по наземным целям ведется с колесного хода (ноги сложены). При этом опора, смонтированная на ногах станка, используется в качестве сиденья или подлокотников — так повышается устойчивость станка. Для зенитной стрельбы колесный ход отделяется, и станок раскладывается в виде высокой треноги. Для удобства наводки предусмотрен наплечник.

Крупнокалиберный пулемет ДШКМ с ракурсным зенитным прицелом в армии ДРВ в годы Вьетнамской войны

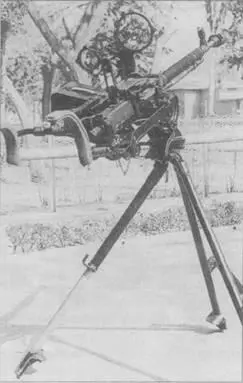

Крупнокалиберный пулемет Тип 59 — китайская копия ДШКМ в положении для зенитной стрельбы, с ракурсным прицелом

Крупнокалиберный пулемет ДШКМ с коллиматорным прицелом на турельной танковой установке

Пулемет ДШКМ в различных модификациях состоит на вооружении более чем 40 армий мира. Кроме СССР, он производился в Чехословакии (DSK vz.54), Румынии, Китае (Тип 54 и модернизированный Тип 59), Пакистане (китайский вариант), Иране, Ираке, Таиланде. По распространенности стал вторым крупнокалиберным пулеметом в мире после американского М2НВ «Браунинг», по-прежнему широко используется как оружие пехоты.

В СССР ДШКМ использовался в основном в качестве зенитного пулемета на устаревших моделях танков. Однако война в Афганистане вернула ему «наземные» функции — его устанавливали на блокпостах, в зенитном положении иногда крепили на крыше корпуса БМП или МТ-ЛБ для обстрела на марше склонов ущелий. Несмотря на относительно большое рассеивание, крупнокалиберные пулеметы оказывали в горах немалые услуги. В ушельях и низинах весьма эффективным оказывалось сочетание огня крупнокалиберных пулеметов и автоматических гранатометов.

Патрон 12,7x108

Масса пулемета, кг

без ленты 33,5

с лентой на станке

без щита 148

со щитом 155

Длина, мм

пулемета 162

пулемета на станке 2600

ствола 1070

Нарезы, правосторонние 8

Начальная скорость пули, м/с 850-870

Дульная энергия пули, Дж 18785-19679

Темп стрельбы, выстр./мин 550-600

Скорострельность, выстр./мин 80-125

Длина прицельной линии, мм 1100

Прицельная дальность, м 3500

Досягаемость по высоте, м 2500

Толщина пробиваемой брони, мм

на дальности 500 м 16

Емкость ленты, патронов 50

Расчет, чел 2

Порядок разряжания

Защелка крышки приемника расположена впереди стойки прицела. Нажать защелку и поднять крышку. Снять ленту, поднять подающий барабан и убедиться, что в нем нет патронов. Убедиться в отсутствии патрона в патроннике. Закрыть все крышки, повернуть флажок предохранителя в заднее положение, отвести назад рукоятку затворной рамы (для этого можно вставить в нее шляпкой гильзу патрона), нажать спусковой рычаг.

Крупнокалиберный пулемет НСВ-С-12,7 с оптическим прицелом СПП на треножном станке 6Т7

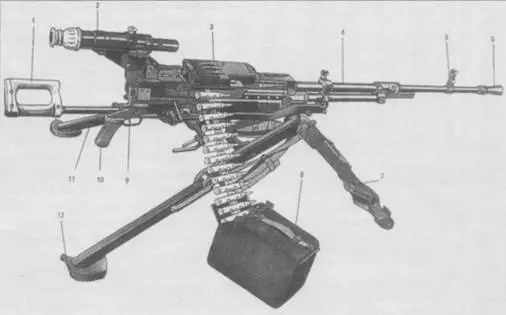

1 — приклад станка, 2-оптический прицел, 3-крышка приемника, 4-ствол, 5-мушка, 6-пламегаситель, 7-передняя нога станка, 8-патронная коробка, 9-спусковой крючок, 10-пистолетная рукоятка, 11 — задняя нога станка, 12-сошник
