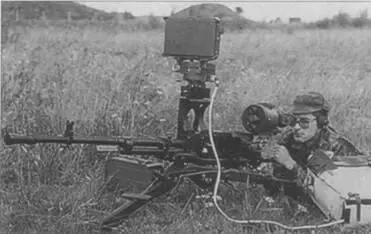

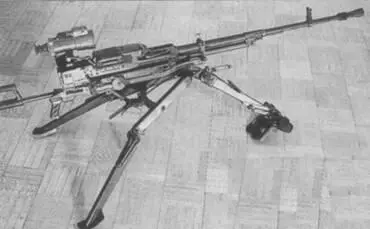

Крупнокалиберный пулемет НСВ-С-12,7 с ночным прицелом НСПУ-3 на станке 6Т7 (слева) и с радиолокационным (Фара-1) и ночным (НСПУ-3) прицелами (справа)

К концу 1960-х гг. ДШКМ уже не удовлетворял требованиям тактики по маневренности: масса «тела» пулемета (без станка и ленты) составляла 33,5 кг, а на треножном станке и с лентой на 50 патронов достигала 148 кг, длина на станке в наземном положении — 2600 мм. В 1 969 г. для замены ДШКМ начали разработку нового пулемета меньших размеров и массы под тот же 12,7-мм патрон обр.1 930/38 гг. (12,7x108). И в 1972 г. на вооружение поступил образец, разработанный Г.И.Никитиным, Ю.М.Соколовым и В.И.Волковым и получивший обозначение НСВ-12,7 («Никитин-Соколов-Волков, 12,7-мм», известен также под шифром «Утес»).

Автоматика пулемета действует за счет отвода части пороховых газов через поперечное отверстие в стенке ствола. Газоотводное устройство расположено под стволом. Газовая камера снабжена регулятором, имеющим два фиксированных положения. Ствол пулемета сменный, крепится в ствольной коробке с помощью клина. На стволе расположена рукоятка для переноски и замены ствола. Запирание канала ствола осуществляется перекосом всего затвора влево: в переднем положении затвор, соединенный серьгами с ведущим элементом (затворной рамой), смещается влево, его боевые выступы заходят за выступы ствольной коробки. Шток газового поршня шарнирно соединен с затворной рамой. Для большей плавности работы автоматики затворная рама имеет направляющие ролики. Возвратно-боевая пружина размещена в канале затворной рамы. В задней части возвратного механизма установлена буферная пружина, смягчающая удар затворной рамы при движении ее назад.

Спусковой механизм допускает ведение только непрерывного огня. Он расположен в отдельном корпусе сверху задней части ствольной коробки и приводится в действие толкателем, в свою очередь связанным с электроспуском или механическим спуском станка. Флажковый предохранитель запирает шептало, удерживающее затворную раму.

По окончании запирания канала ствола шарнирная серьга, связывающая затвор с затворной рамой, бьет по ударнику и последний накалывает капсюль. Рукоятка взведения расположена справа и во время стрельбы остается неподвижной.

Питание НСВ — ленточное, причем металлическая лента может иметь как правую, так и левую подачу. Перемещение ленты производится подающим механизмом, действующим от специального скоса затворной рамы. Основным прицелом для НСВ является оптический прицел СПП, крепящийся на ствольной коробке в задней части.

В станковом варианте пулемет обозначается НСВ-С-1 2,7. Повышению маневренных качеств пулемета способствовал отказ от универсального станка, казалось бы, неплохо зарекомендовавшего себя с ДШК. Для стрельбы по наземным целям служит треножный станок 6Т7 Л.В.Степанова и К.А.Барышева. Пулемет крепится в люльке, на которой также смонтированы подпружиненный трубчатый приклад пистолетная рукоятка, спусковой механизм, механизм перезаряжения, кронштейн прицела. Таким образом, органы управления стали принадлежностью станка, а не «тела» пулемета, что делает сам пулемет более универсальным. Приклад и пистолетная рукоятка намного повышают удобство управления, в то время как большая часть энергии отдачи через станок уходит в грунт. Понятно, что это повышает и меткость стрельбы. Плечевой упор в виде прямоугольной петли удобен для охвата ладонью при стрельбе или переноске. При нажатии на спусковой крючок утапливается толкатель спускового механизма пулемета. Механизм перезаряжания сделан тросовым по типу старых авиационных пулеметов: стрелок тянет рукоятку тросика, тот вращает барабан со звездочкой, приводящей в движение планку; планка же сцепляется с рукояткой перезаряжания пулемета. Механизм наведения по горизонтали — секторный, по вертикали — стержневой. Для лучшей устойчивости при стрельбе передняя нога имеет откидной сошник для мягкого грунта и клыки для твердого, амортизирующую пружину. Регулируя положение ног, можно менять высоту линии огня от 310 до 410 мм. Стрельбу можно вести из положения лежа. В походном положении сложенный станок переносится за спиной вторым номером расчета. В бою расчет может переносить пулемет на станке за рукоятку ствола и приклад станка. Заметим, как изменилось отношение массы «тела» пулемета к массе станка — с 0,33 у ДШКМ до 1,56 у НСВ-С, но меткость стрельбы при этом не ухудшилась. В Афганистане на блокпостах нередко ноги станков НСВ-С и ДШКМ для большей устойчивости зарывали в грунт или обкладывали мешками с песком. Конструкция 6Т7 позволяет крепить пулемет со станком на установках 6У10 и 6У11 в амбразурах ДОТов, при этом их можно также быстро отделить для использования вне сооружения.

Семейства советских крупнокалиберных патронов

Патроны 12,7x108 (слева направо) с бронебойной пулей Б-30, с бронебойнозажигательной пулей Б-32, с бронебойно- зажигательной трассирующей пулей БЗТ-44, с бронебойно-зажигательной фосфорной пулей БЗФ-46, с зажигательной пулей мгновенного действия МДЗ-З.

Классические патроны семейства 14,5x1 14: с бронебойно-зажигательной пулей Б-32, с бронебойно-зажигательной пулей БС-41

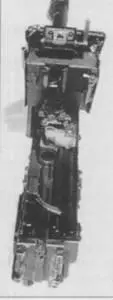

Пулемет НСВ с откинутой крышкой приемника

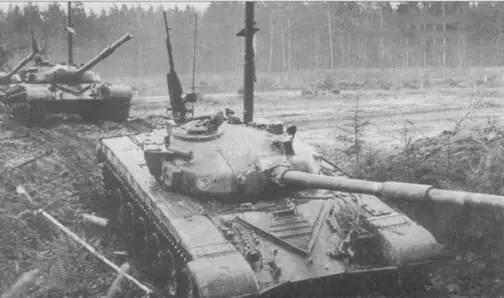

Пулемет НСВ-Т в качестве зенитного на башне танка Т-72

Основным прицелом служит оптический СПП. Его прицельная сетка имеет специальную дальномерную шкалу, а в оптическую схему включен люминисцентный экран для обнаружения источников ИК излучения. Кратность увеличения СПП — Зх или 4х, поле зрения — 1 2 0 или 6. Кроме того, пулемет имеет открытый секторный прицел с механизмом введения боковых поправок. Хорошие результаты в ночном бою дает НСВ с бесподтсветным прицелом НСПУ-3 (1ПН51) или НСПУ-5 (1ПН83). Правда, прицел усилительного типа позволяет обнаружить цель и навести пулемет, контроль же результатов затруднен из-за засветки вспышками выстрелов.
