В качестве замены ручного пулемета швейцарская армия использовала штурмовую винтовку Stgw57 со складными сошками, отличавшуюся хорошей кучностью.

Обычная для Швейцарии картина — единый пулемет MG51, навьюченный на армейский велосипед

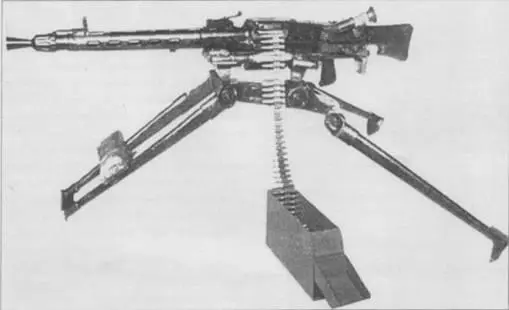

Единый пулемет MG 51 на треножном станке, с патронной коробкой

Патрон 7,5 мм М11

Масса пулемета с сошками, кг 16

Масса пулемета на станке, кг 27

Длина, мм 1270

Длина ствола, мм 564

Темп стрельбы, выстр./мин 1000

Прицельная дальность стрельбы, м

с сошек 800

со станка 1000

Емкость ленты, патронов 50/250

Модель SIG MG 710 относится к немногочисленной семье единых пулеметов с полусвободным затвором. «Швейцарише Индустриал Гезельшафт» выпускала несколько серий этого пулемета, заслужившего весьма похвальные отзывы:

• пулеметы серии MG 710-1 производили впечатление гибрида между швейцарской штурмовой винтовкой Stgw57 (или германской опытной StuG 45 (М)) с питанием и дизайном германского пулемета MG42, смена ствола производилась по примеру MG42. В производстве широко практиковалась ручная доводка, что обеспечило высокую точность, но и немалую цену изделий;

• MG 710-2 имели укороченный цилиндрический кожух, рукоятку для переноски и смены ствола (ствол вынимался вперед), измененный пламегаситель, смещенное назад крепление сошек. Как и MG 710-1, модификация 710-2 была разработана на экспорт под несколько патронов — 6,5-мм «шведский маузер», 7,62-мм НАТО, 7,92-мм «маузер»;

• основная модель MG 710-3 представляла собой модернизацию 710-1 с небольшими изменениями кожуха, щелевым пламегасителем ствола и более широким использованием штамповки, холодной ковки и пластмасс. Замена ствола — по варианту MG 710-1. Выполнялся только под патрон 7,62x51 НАТО.

Автоматика MG 710 действует за счет отдачи полусвободного затвора с роликовым замедлением. При выстреле пороховые газы прижимают гильзу к зеркалу затвора. Затвор состоит из трех основных частей: боевой личинки с роликами; остова с втулкой, на который опираются ролики; и муфты, охватывающей всю тыльную часть затвора. В момент выстрела ролики в боевой личинке входят под давлением втулки в пазы ствольной коробки. Втулка, в свою очередь, толкается муфтой.

После выстрела боевая личинка затвора начинает двигаться назад. Это движение передается на остов через ролики, которые, перемещаясь, воздействуют на наклонную часть втулки затвора и муфту. Инерция остова затвора, включая муфту, и противодействие пружины оказывают сопротивление этому движению. Из-за формы втулки остов затвора при движении назад проходит большее расстояние, чем боевая личинка, и, следовательно, ускоряется относительно нее. Когда ролики выходят из пазов ствольной коробки, весь затвор откатывается под действием остаточного давления газов. Чтобы предотвратить прихват и разрыв гильзы, патронник ствола выполнен «плавающим» (с «канавками Ревелли»).

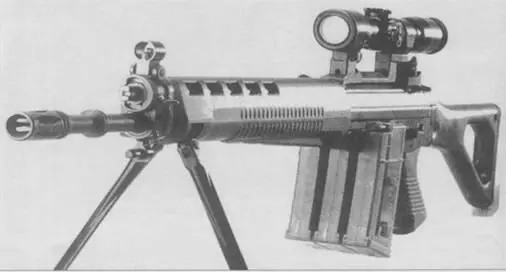

Штурмовая винтовка SIG SG 550 в варианте ручного пулемета с оптическим прицелом, откинутыми сошками, тремя сцепленными коробчатыми магазинами

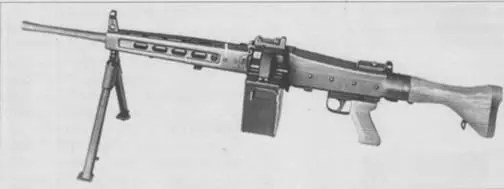

Единый пулемет SIG MG 710-3 на сошках

Единый пулемет SIG MG 710-3 со стволом, приспособленным для стрельбы оперенными винтовочными гранатами

При сжатии возвратно-боевой пружины до предела затвор упирается в демпфер и начинает двигаться обратно, находясь в разделенном состоянии, так как ролики удерживаются направляющими втулки. Когда патрон дослан, ролики располагаются напротив пазов в ствольной коробке. Остов затвора продолжает движение под действием воз-

вратно-боевой пружины. Втулка проходит между роликами, выталкивая их в пазы и, тем самым, обеспечивая себе дальнейшее продвижение до контакта со свободно плавающим ударником, который накалывает капсюль.

Муфта играет в этом механизме необычную роль. Когда капсюль накалывается, остов затвора доходит до упора, в то время как муфта имеет еще 5 мм свободного хода. Ее кинетическая энергия при этом расходуется на решение двух задач. Во-первых, необходимо предотвратить отскок затвора от пенька ствола в момент воспламенения порохового заряда, и, во-вторых, обеспечить запирание, пока давление газов в патроннике не снизится до безопасного уровня.

Благодаря тому, что шептало поднимается только после выстрела, боевой взвод затвора взаимодействует со всей поверхностью шептала. Это препятствует износу взвода и шептала, присущим другим пулеметам, у которых шептало всегда поднято. Данный механизм успешно предохраняет от повреждения боевой взвод и шептало, но если пружина разобщителя ослаблена, возникает опасность случайного выстрела, несмотря на то, что переводчик будет стоять в позиции «SAFE».

Предохранитель имеет поперечный стержень, удерживающий шептало. Так как носик шептала находится внизу, пока разобщитель не провернется, оружие необходимо взвести перед постановкой на предохранитель. Для этого надо отвести рукоятку перезаряжания немного на себя и отпустить ее, затем включить предохранитель.

Питание — от рассыпной или нерассыпной звеньевой металлической ленты. Рычажный механизм подачи ленты — как и спусковой механизм — в целом аналогичен MG42.

Ствол изготовлен из ванадиевой стали, быстро заменяется с помощью защелки и расположенной с правой стороны рукоятки. Выпускался вариант ствола с обтюрирующими поясками на дульной части для отстрела оперенных винтовочных гранат.

Мушка в виде плоской пластины крепится на «ласточкин хвост» в передней части укороченного коробчатого кожуха. Откидной рамочный прицел на наклонной колодке смещен на крышку приемника, насечен от 100 до 2000 м через 100. Может ставиться оптический прицел кратностью 2,5х. Имелся и прицел-угломер. Сошки — штампованные, пистолетная рукоятка — пластиковая.

Вместо деревянного приклада мог ставиться трубчатый металлический. К пулемету SIG разработан ряд установок различного назначения, включая амортизированный треножный станок L810.

Несмотря на внедрение более дешевых технологий, в производстве MG 710-3 сохранялась необходимость ручной правки деталей, сборки и отладки пулемета. Высокая репутация изделий SIG вызвала интерес к системе пулемета. SIG 710-3 находится на вооружении сухопутных войск Бельгии и Брунея, поставлялся в Латинскую Америку. По ряду причин — включая высокую стоимость самого оружия и запасных частей, строгость законодательства Швейцарии в отношении экспорта оружия — это в целом удачное и надежное оружие не нашло ожидавшегося спроса. Пулемет MG 710-3 сохранился на вооружении в Брунее, Боливии и Чили (в армии и жандармерии). Та же причина высокой себестоимости заставила SIG прекратить выпуск.
