Схема устройства пулемета SIG 710-3

1 — патронник с «канавками Ревелли», 2 — боевая личинка затвора, 3- ударник, 4 — ролик, 5 — вкладыш ствольной коробки, 6 — фигурная грань наковаленки затвора, 7 — ствольная коробка, 8 — кожух затвора, 9 — остов затвора

Патрон 7,62x51

Масса пулемета без патронов, кг 9,25 (MG 710-1 11,7)

Масса ствола, кг

тяжелый 2,5

облегченный 2,04

Длина пулемета, мм 1143 (MG 710-1 1235)

Длина ствола, мм 559

Нарезы 4

Начальная скорость пули, м/с 790

Темп стрельбы, выстр./мин 800-950

Прицельная дальность, м

с оптическим прицелом 2200

с механическим прицелом 1200

Дальность эффективного огня, м

с сошек 800

со станка 2000

Емкость ленты, патронов 50/250

Масса станка, кг 10,3

В период действия международного эмбарго на поставку вооружения и военных материалов режиму апартеида ЮАР вынуждена была развивать собственную военную промышленность (с помощью, кстати, стран, признавших эмбарго), что позволило запускать в производство собственные образцы оружия. Одним из результатов такого развития стал пулемет SS-77, который вошел в тройку лучших в мире образцов этого класса наряду с отечественным ПК и бельгийским FN MAG. Новым пулеметом намеревались заменить «Брен» L4A4 и М1919А4 «Браунинг» (в ЮАР обозначался MG4).

Аббревиатура SS обозначает двух основных разработчиков системы — ведущих инженеров компании «Армскор» Смита и Серджи. Хотя пулемет создавался как ручной, был выбран патрон 7,62x51 для повышения мощности пулеметного огня, играющего особую роль в операциях Сил Обороны Южной Африки. Пулемет поступил на вооружение в 1 986 г. (имеет также армейское обозначение L9), выпускается «Литтон Инжиниринг Воркс».

Пулемет имеет вполне обычную конструкцию, автоматика действует за счет отвода пороховых газов из канала ствола, механизм подачи ленты — рычажный. Ствол быстросъемный, устанавливаются сошки и съемный приклад. Канал ствола хромирован. Конструкция ствола, система автоматики и узел запирания ствола выполнены по типу старого советского пулемета СГМ («станковый Горюнова модернизированный»). Шток поршня — отдельный, со своей возвратной пружиной. Запирание осуществляется перекосом тыльной части затвора и зацеплением его боевых упоров с опорной поверхностью ствольной коробки. Имеется пламегаситель-компенсатор. Газовый регулятор, имеющий три положения, увеличивает подачу газа для преодоления загрязнения, а также регулирует темп стрельбы. Он имеет также положение, в котором перекрываются отверстия для сброса газов для сведения к минимуму их истечения наружу — это делает пулемет более пригодным для стрельбы из тесных закрытых помещений. При выстреле газовый поршень, расположенный под стволом, отводит затворную раму назад. Длинный ход подвижной системы и двойная возвратно-боевая пружина позволяют погасить значительную часть энергии отдачи и смягчить как работу самой автоматики, так и действие отдачи, и уменьшить ее влияние на меткость стрельбы.

Единый пулемет SS-77 (L9) на сошках. Вид слева

Питание — от рассыпной звеньевой ленты с левой подачей. Используются нерассыпная лента DM1, рассыпная М13 (стандартизованная в рамках НАТО) или «Ре-Ми».

Если спусковой крючок нажат, затворная рама с затвором под действием возвратно-боевой пружины движется вперед, по пути захватывая из звена ленты очередной патрон и досылая его в патронник. Стержень на затворной раме движется в фигурном вырезе затвора и поворачивает его заднюю часть, ставя боевые упоры против опорной поверхности ствольной коробки. Ролик, укрепленный на штыре на верхней тыльной стороне затворной рамы, сцепляется с рычагом механизма подачи ленты. Благодаря форме рычага он поворачивается вокруг своей оси таким образом, что передняя часть посредством пальцев подавателя перемещает патрон наполовину вперед, а при возвратном движении продвигает его на оставшееся расстояние, после чего затвор досылает патрон в патронник.

В спусковом механизме использовано двойное шептало для предотвращения самопроизвольного выстрела из-за износа шептала или боевого взвода — обычного для оружия, стреляющего с заднего шептала. Флажок предохранителя расположен внутри спусковой скобы, при включении запирает шептало, крючок и затвор во взведенном или невзведенном положении. Это позволяет маневрировать на поле боя с заряженным оружием, не боясь ударов и падений пулемета.

Пластиковая, защищенная от попадания воды и грязи патронная коробка с лентой на 100 патронов крепится на пулемет в варианте ручного, для ведения более интенсивного огня служит лента на 200 патронов. Окна приемника и выброса стреляных гильз прикрыты подпружиненными крышками. Прицел — сектор ный, с диоптрическим целиком, мушка с боков защищена «ушками», для стрельбы в сумерки мушка и прицел снабжены тритиевыми вставками. Для удобства применения из машин пулемет имеет складной приклад. Вырез приклада позволяет удерживать его при стрельбе левой рукой. Складные сошки крепятся на газоотводной трубке и снабжены складными опорами. Пулемет может ставиться на треножный станок пулемета М1919А4. В таком варианте он может снабжаться оптическим прицелом Н-01 9, допускающим непрямую наводку (хотя от такой наводки пулеметов в большинстве армий отказались еще во Вторую мировую войну). Крепление пулемета на вертлюге станка производится за цапфы впереди спусковой скобы и проушины впереди цевья. SS-77 используется также в качестве танкового и авиационного. Имеется также «специфически местная» спаренная полевая установка со щитом.

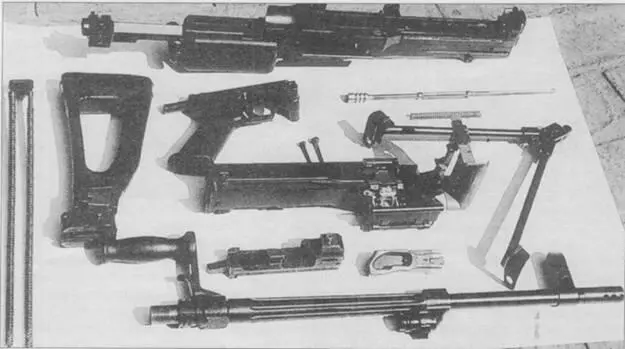

Неполная разборка пулемета SS-77

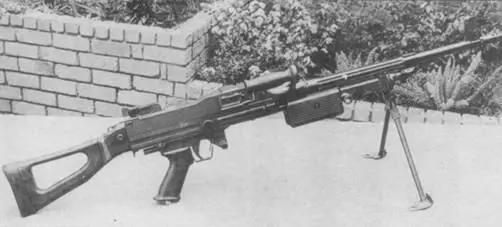

Пулемет SS-77 (L9) на сошках. Вид справа

Ствол может быть снят нажатием на фиксатор и вращением ствола на 90 градусов до разъединения его резьбовой муфты со ствольной коробкой. При неполной разборке пулемет разделяется на 12 частей, включая соединительные шплинты.

Облегченный вариант пулемета под патрон 5,56x45 получил название «Mini SS» и предназначается для использования в качестве ручного в пехотном отделении. Масса уменьшена до 7,6 кг, длина составляет 1 000 мм. Ствол длиной 51 3 мм сообщает пуле начальную скорость 980 м/с. Газовый регулятор позволяет варьировать темп стрельбы в пределах 700–850 выстр./мин.
