Патрон 7,62x51

Масса пулемета, кг 9,6

Длина пулемета, мм

со сложенным прикладом 943

с откинутым прикладом 1 155

Длина ствола, мм 550

Нарезы, правосторонние 4

Длина хода нарезов, мм 305

Темп стрельбы, выстр./мин 600-900

Начальная скорость пули, м/с 840

Прицельная дальность, м 1 800

Емкость ленты, патронов 100/200

Порядок разряжания Нажав защелку, откинуть крышку приемника и снять патронную ленту. Отвести назад рукоятку взведения, осмотреть патронник, убедиться в отсутствии в нем патрона. Отпустить рукоятку взведения, нажать спусковой крючок, закрыть крышку приемника.

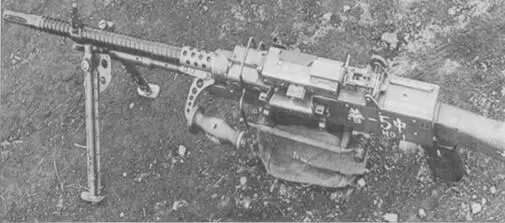

Единый пулемет Тип 62 с рамкой под мешок с патронной лентой

Требования на единый пулемет были сформулированы в Японии в 1 950-е гг. Разработкой руководил доктор М. Кавамура на фирме «Ниттоку» (NTK) в Токио. Прототип 5М был представлен под патрон.30–06 «Спрингфилд», затем появился 7М под патрон 7,62x51. Наконец была создана модель 9М, принятая на вооружение Силами самообороны Японии в 1962 г. как Тип 62 для замены старых японских моделей и американских М1919А4 (в качестве ручного пулемета японцы использовали свою штурмовую винтовку с сошками).

Автоматика пулемета Тип 62 («62 Шики Киканью») действует за счет отвода пороховых газов из канала ствола. Газовая камера и трубка с поршнем располагаются под стволом. Особенностью автоматики является возможность использования как патронов типа 7,62x51 НАТО, так и японских патронов 7,62x51 с ослабленным зарядом (такие патроны выпускались для штурмовой винтовки Тип 64).

Узел запирания не совсем обычен. Запирание канала ствола производится при перекосе затвора вверх. При приходе подвижной системы в переднее положение наклонный выступ в задней части штока поршня, нажимая сзади на затвор, приподнимает его переднюю часть (ли-

чинку), при этом два боевых выступа входят в пазы ствольной коробки. Верхняя грань штока поршня удерживает затвор в этом положении. После запирания поршень, продолжая двигаться вперед, толкает боек, закрепленный на штоке поршня, через затвор к капсюлю патрона. До тех пор, пока передняя часть затвора не поднялась полностью, и запирание канала ствола не закончено, отверстие для прохода бойка к патрону закрыто. После выстрела часть пороховых газов проходит через газоотводное отверстие и отбрасывает поршень назад. Боек втягивается обратно, а затвор сначала опускается вниз, затем отходит назад.

В выбрасывающем механизме нет обычного подпружиненного выбрасывателя, зато имеется подпружиненный рычаг, отжатый вверх, в продольный паз, когда патрон находится в патроннике. Когда личинка затвора при отпирании идет вниз, жесткий выступ на зеркале затвора входит в кольцевую проточку гильзы. При движении затвора назад гильза извлекается без предварительного «страгивания». Большая вертикальная рукоятка взведения расположена справа.

Питание — от звеньевой рассыпной ленты, подающейся слева. Механизм подачи ленты — рычажный, рычаг подачи приводится в движение затвором. Лента перемещается в два шага — соответственно при откате и накате подвижной системы.

Единый пулемет Тип 62 на треножном станке М2

Единый пулемет Тип 62 на сошках. Рядом — штурмовая винтовка Тип 64 на сошках

В спусковой раме над спусковой скобой смонтирован флажковый предохранитель. Переднее положение флажка — «огонь», заднее — «предохранитель». Механический прицел — стоечный, длина прицельной линии — 590 мм. Приклад пулемета снабжен складным наплечником.

Ствол снабдили высокими поперечными ребрами для лучшего охлаждения — скорее, по традиции, чем по необходимости — и довольно эффективным, хотя и громоздким пламегасителем. Для смены ствола нужно отжать его фиксатор поднятием крышки приемника, повернуть ствол за его рукоятку и вынуть вперед. Поднятая крышка ствольной коробки не дает передней части затвора подняться и открыть отверстие для прохода бойка. Таким образом исключается выстрел во время, когда меняется ствол или канал ствола заперт не полностью.

Стрельба производится с сошек или с американского треножного амортизированного станка М2. В варианте на сошках патронная лента может укладываться в матерчатый мешок, закрепленный проволочной рамкой снизу ствольной коробки. На станке пулемет может снабжаться оптическим панорамным прицелом. На автомобилях и бронемашинах единый пулемет ставится на шкворневой установке.

Всего было выпущено около 3,5 тысяч пулеметов Тип 62, вне Японии они не использовались. На основе единого был создан танковый пулемет Тип 74, отличающийся от Тип 62 тяжелым стволом без оребрения, усилением газовой трубки и других деталей, электроспуском (в спаренном варианте) или затыльником с двумя рукоятками и спусковым рычагом (на шкворневой установке). При необходимости Тип 74 можно установить на треножный станок.

Патрон 7,62x51

Масса «тела» пулемета, кг 10,7

Масса пулемета на станке, кг 22,7

Масса ствола, кг 2,0

Длина пулемета, мм 1200

Длина ствола, мм 524

Начальная скорость пули, м/с 855

Прицельная дальность, м 1200

Эффективная дальность стрельбы, м 1 100

Темп стрельбы, выстр./мин 650

Емкость ленты, патронов 50/200

Болотин Д.Н. История советского стрелкового оружия и патронов. СПб., «Полигон», 1995.

Вооружение и техника. Справочник по иностранным армиям. М., «Воениздат», 1984, 1986.

Малимон А.А. Отечественные автоматы (записки испытателя-оружейника). М., МО РФ, 1 999

Мураховский В.И., Федосеев С.Л. Оружие пехоты. М., «Арсенал-Пресс», 1997.

Наставления по стрелковому делу. М., «Воениздат», 1985.

Наставление по стрелковому делу. 7,62-м ручной пулемет Дегтярева (РПД), М., «Воениздат», 1961.

Основания устройства стрелкового оружия. Под ред. В.Н. Зайцева. М., «Воениздат», 1953.

Петухов С.И., Шестов И.В. История создания и развития вооружения и военной техники ПВО Сухопутных войск России, ч.1. М., Изд-во ВПК, 1998.

Руководство по 5,45-мм АК74, АКС74, АК74Н, АКС74Н и РПК74, РПКС74, РПК74Н, РПКС74Н. М., «Воениздат», 1984.

Федоров В.Г. Эволюция стрелкового оружия, т.2. М., «Воениздат», 1939.

Федосеев С.Л. Оружие современной пехоты. ч.2, М., АСТ/»Астрель», 2001.

Assault rifles. Guns amp; Ammo Action Series, V.10, N.2. 1992.

Assault Weapons. Edited byJ. Lewis. Northbrook, DBI Books, 1996.

Bull S. Twentieth Century Arms amp; Armour. London, Studio Editions, 1996.
