Позже фирма AEG-«Телефункен» для танков ТН-301 и ТАМ разработала систему управления огнем, включающую электронный баллистический вычислитель, электрогидравлические приводы стабилизации FWM, стабилизированный перископический прицел командира PERI-R12 (по типу «Леопард»-1А4) с кратностью увеличения 8х и 2х и стабилизированный прицел наводчика с кратностью 8х и встроенным лазерным дальномером. Командир может брать управление оружием на себя. Предусмотрели установку по заказу телевизионной системы типа LLL TV с низкоуровневой камерой и мониторами для командира и наводчика.

Корпус и башня собраны из листов катаной стальной брони и имеют сварную конструкцию. Защищенность несколько превышает базовую БМП: лобовая броня способна противостоять бронебойным снарядам 40-мм автоматических пушек. Защиту бортов повысили, исключив амбразуры. Для усиления бронезащиты возможна установка на лобовых листах дополнительных бронепластин или панелей на болтах. Защиту боевого отделения от обстрела из переднего сектора обеспечивает и переднее расположение двигателя и трансмиссии. Для постановки дымовой завесы на бортах башни установлены два четырехствольных 77-мм дымовых гранатомета «Вегманн» (гранатометы рассчитаны также на стрельбу газовыми и осколочными выстрелами). Блоки гранатометов прикрыты скобами для предохранения от срыва при движении через заросли. Люки для эвакуации экипажа имеются в днище и в корме машины. Кормовой люк значительно уменьшен по сравнению с дверью- аппарелью БМП «Мардер», может использоваться для загрузки боекомплекта.

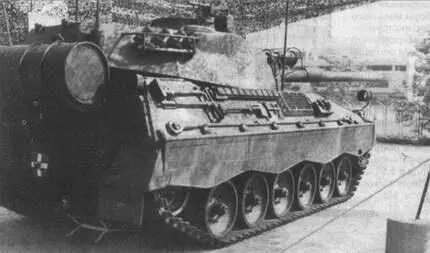

Танк ТиссенХеншель ТН301 Танк ТАМ В моторнотрансмиссионном отделении - фото 51

Танк «Тиссен-Хеншель» ТН-301

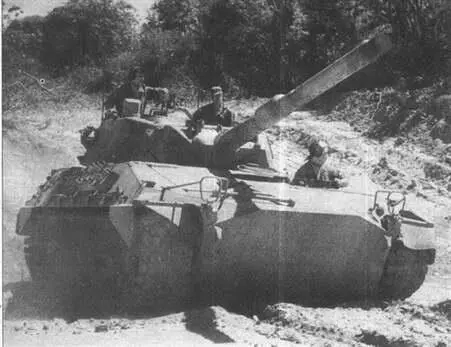

Танк ТАМ В моторнотрансмиссионном отделении МТО расположен четырехтактный - фото 52

Танк ТАМ

В моторно-трансмиссионном отделении (МТО) расположен четырехтактный шестицилиндровый дизельный двигатель MB 833 Ка500 фирмы «Моторен унд Турбинен Унион» с V-образным расположением цилиндров и жидкостной системой охлаждения. На опытных образцах использовался тот же дизель мощностью 600 л.с. (441 кВт), что и на “Мардер”, но на серийных машинах его мощность за счет турбонаддува был повышена — при 2400 об./мин двигатель развивает 720 л.с. (529 кВт)., т. е. удельная мощность составляет 24 л.с./т. Для уменьшения высоты МТО радиаторы вместе с вентиляторами вынесены в кормовую часть машины и установлены у бортов, играя также роль дополнительной зашиты. С основным топливным баком емкостью 640 л запас хода составляет550-600 км по хорошей дороге. На корме корпуса предусмотрено крепление для двух 200-литровых бочек, повышающих запас хода до 940 км. В едином блоке с двигателем установлена гидромеханическая трансмиссия HSWL-204 фирмы «Ренк», включающая коробку передач планетарного типа с гидротрансформатором, включаемым в тяжелых дорожных условиях. Благодаря реверсу трансмиссия обеспечивает 4 передачи вперед и 4 назад. Механизм поворота — двойной дифференциал с гидростатическими тормозами.

Ходовая часть машины аналогична БМП «Мардер» и включает на борт: шесть сдвоенных обрезиненных опорных катков и три поддерживающих ролика. Опорные катки имеют индивидуальную торсионную подвеску с гидравлическими телескопическими амортизаторами двойного действия на первых, вторых, пятых и шестых узлах подвески. Ведущее колесо — переднего расположения. Гусеница фирмы «Диль» состоит из литых стальных траков шириной 500 мм с внутренней резиновой дорожкой и съемными наружными асфальтоходными подушками.

Управление машиной осуществляется через сервоприводы от рулевого штурвала. Механик-водитель имеет три перископических смотровых блока, центральный блок при низкой освещенности можно заменить пассивным прибором ночного видения усилительного типа. Приборы внешнего освещения, крепления на бортах для ЗИП, шанцевого инструмента и противокумулятивных экранов (из резины, армированной стальным каркасом) аналогичны базовой машине. ТАМ оснащается радиостанцией с двумя штыревыми антеннами в кормовой части башни, танковым переговорным устройством. Имеются система подогрева для пуска двигателя зимой, обогреватель обитаемого отделения, фильтровентиляционная установка, создающая в обитаемом отделении избыточное давление на время до 3 часов, оборудование для подводного вождения (ОПВТ), электрические водооткачивающие насосы (для преодоления вброд водных преград), автоматизированное противопожарное оборудование с возможностью ручного включения. Частично установленное ОПВТ повышает глубину преодолеваемого брода в t,5 раза. Бортовая электросеть имеет напряжение 24 В, общая емкость восьми аккумуляторных батарей составляет 100 А/ч. На верхнем лобовом листе корпуса крепится А-образная откидная опора для крепления ствола пушки по-походному — несколько повернутым к правому борту, чтобы не мешать на марше механику-водителю.

Маскировочная окраска также заимствована у германского бундесвера — трехцветная, деформирующая, из линий и пятен неправильной формы, переходящих с одной поверхности на другую.

На базе ТАМ было разработано семейство гусеничных бронемашин различного назначения:

• БМП VCTP (Vehiculo de Combate Transporte de Personal, так была переименована VCI) вместимостью 12 человек;

• командно-штабная машина (KULJM) VCPC;

• разведывательная машина VCRT;

• 120-мм самоходный миномет VCTM;

• 155-мм самоходная гаубица VCA на удлиненном на один каток шасси с установкой орудия в закрытой поворотной башне итальянской разработки, аналогичной итальянской САУ «Папьмариа» (башни в сборе поставлял консорциум «ОТО- Бреда»);

• БРЭМ VCTR с крановой стрелой, лебедкой и отвалом-сошником.

VCTP по общим компоновочным решениям подобна БМП “Мардер”, но имеет более мощный дизель и менее сложную двухместную башню с 20-мм автоматической пушкой и установленным на крыше 7,62-мм пулеметом. В корме расположено десантное отделение с посадочными местами на 10 стрелков. В каждом борту имеется по 3 амбразуры для оружия десанта, а в крыше десантного отделения 2 прямоугольных люка, на крыше, подобно первой модификации “Мардер”, размещен дистанционно управляемый 7,62-мм пулемет. На корпусе по обе стороны от башни установлены блоки по 4 дымовых гранатомета.

Расчет самоходного миномета VCTM — 5 человек, в боекомплект входят 49 осколочно-фугасных (М44/46) и 12 дальнобойных (PEPA/LA) мин, дальности стрельбы которыми соответственно составляют 6 и 8 км.

Всего для сухопутных войск Аргентины планировалось поставить 212 танков и 300 БМП. Первые 80 ТАМ были построены уже к концу первого квартала 1981 г. 20–25 самоходных гаубиц VCA построили в конце 80-х, однако в армии находятся только от 10 до 17. Тогда же предполагали провести перевооружение ТАМ 120- мм пушкой (очевидно, под впечатлением бразильского «Озорио» ЕЕ-Т2).
