В США к созданию ПТУР третьего поколения подключены многие ведущие фирмы: Hughes Aircraft, McDonnell, Texas Instruments, Raytheon, Honeywell, Ford Aerospace, Aerojet, Martin Marietta, Rocwell International, Emerson Electric, Ling Temco Vought и др.

Наряду с фирмами МВВ (ФРГ), Aerospatiale (Франция) и Britich Aerospace (Великобритания), объединёнными в консорциум EMDG, в разработке ПТУР третьего поколения принимают участие фирмы ФРГ: Bodenseewerke, GerateTechnik, Electro Special, Eltro; фирмы Франции: Thomson-CSF SEAT, SERAT, Luchaire, FRET, SNPE; фирмы Великобритании: Thorn- EMI Electronics, RARDE, ROF, Rocket Motor Executive, PERME.

Продолжает углубляться сотрудничество фирм различных стран по созданию нового более эффективного поколения противотанкового вооружения, что позволяет решать вопросы унификации, сокращения номенклатуры и экономии средств. В США также прослеживается тенденция объединения усилий между различными родами войск по созданию унифицированных образцов противотанкового оружия.

По программе AAWS-M принят на вооружение ПТРК третьего поколения средней дальности Javelin ("Дротик"), на закупку которого в количестве 3754 шт. запрашиваемые ассигнования 8 2001 г. составляют 372 млн. долл. ПТУР Javelin оснащена ИК ГСН и может использоваться в дневных и ночных условиях. При этом Javelin обладает двумя режимами атаки цели: пикированием и прямой атакой в горизонтальной плоскости. Ракета оснащена 127-мм тандемной БЧ, бронепробиваемость основного заряда которой составляет 750 мм.

Применительно к противотанковым системам большой дальности можно также обнаружить повышенное внимание созданию ПТРК третьего поколения, ракеты которых оснащены ИК ГСН (AMS-H-СШД, ATGW-3/LR- Франция, ФРГ, Великобритания), и ракет с радиолокационной ГСН, обеспечивающей реализацию принципа "выстрелил-забыл" в любую погоду, при наличии дыма, тумана и пыли на поле боя (Brimstone – Великобритания, США). Одним из представителей ПТРК большой дальности является система ATGW-3/LR (табл. 1), которая оснащена ИК ГСН, неконтактным взрывателем в носовой части ракеты и 155-мм БЧ тандемного типа. ПТУР позволяет осуществлять атаку танков сверху. Неконтактный взрыватель позволяет увеличить (и заблаговременно менять) величину временной задержки между подрывами предзаряда (ПЗ) и основного заряда (03), что обеспечивает действие кумулятивной струи 03 по "голой" броне.

Дальность стрельбы, м:

максимальная 5000

минимальная 75

Система наведения ИК ГСН

Вероятность попадания одной ракетой:

в танк 0,95

в вертолёт 0,98

Боевой расчёт, чел 3

Калибр ракеты, мм 155

Длина ракеты, мм 1735

Масса ракеты, кг: 37,8

Боевая часть:

тип тандемная

калибр, мм 155

масса, кг 12

тип взрывателя неконтактный

Бронепробиваемость, мм 1100

Стоимость ПТУР, долл 49768

Принятие на вооружение, год 1998 (план)

Нельзя пройти мимо вопросов, относящихся к НИР по взаимодействию тандемных БЧ ПТУР с ДЗ. Так, сотрудники Лос-Аламосской лаборатории США ещё в 1990 г. проводили экспериментальные исследования взаимодействия тандемных БЧ перспективных ПТУР с ДЗ на ракетном треке. С помощью высокоскоростной киносъёмки и рентгеноимпульсной установки получены характеристики этого сложного динамического процесса.

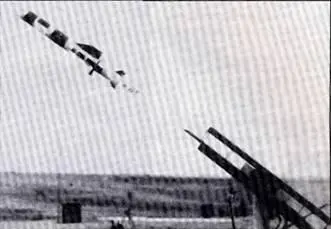

Испытания ATGW-3/LR

Разработчики противотанковых средств постоянно осуществляют продление жизненного цикла оружия за счёт модернизации. Как правило, модернизация осуществляется по специальным программам при сохранении технологического превосходства над потенциальным противником.

Одним из "долгожителей", благодаря модернизации, является ракета TOW (США), боеспособность которой поддерживалась более 30 лет. Анализируя последовательность развития – TOW, ITOW, TOW-2, TOW-2A, TOW-2B, TOW-2N – можно отметить постоянное совершенствование ракеты в соответствии с ростом защищённости бронецелей. Модернизация в соответствии с ростом параметров защиты осуществлялась от 127-мм моноблочной БЧ через 152-мм тандемную БЧ (TOW-2A) к БЧ TOW-2B, использующей два заряда на принципе ударного ядра (с оптическим и магнитным взрывателями) для поражения бронецели сверху. TOW 2В поступила в войска в 1991 г. и хорошо показала себя в боевых действиях в зоне-

Персидского залива при пуске с самоходных и вертолётных ПУ. Разработчики ПТУР TOW-2B не стояли на месте и вместо проводной линии связи создали образец TOW-2N, у которого команды наведения передаются по радиолучу.

Таким же "долгожителем", благодаря модернизации, является ПТУР второго поколения НОТ, разработанная объединением Euromissile (Франция, ФРГ) и принятая на вооружение в 1976 г. Ракета предназначена для поражения бронецелей и устанавливается на лёгких бронемаши- 'нах и вертолётах. На базе ПТРК НОТ разработано два варианта комплекса:

– НОТ 2 с ПТУР, оснащённой кумулятивной и многоцелевой БЧ;

– НОТ 2Т с ПТУР, оснащённой тандемной БЧ с неконтактным взрывателем.

ПТРК НОТ 2 принят на вооружение в 1985 г. и отличается от базового варианта наличием тепловизионного прицела и применением более мощной кумулятивной БЧ. Калибр БЧ был увеличен со 136 до 150 мм, в БЧ было применено новое ВВ (октолит) массой 4,1 кг, что позволило значительно повысить бронепробиваемость.

Ракета с многоцелевой БЧ предназначена для борьбы с различными целями и имеет в качестве осколков стальные шарики, расположенные вокруг кумулятивного заряда, а также химические компоненты для обеспечения зажигательного действия. Ракета НОТ 2Т с тандемной БЧ имеет отстреливаемый предзаряд, что обеспечивает увеличение временной задержки между подрывами зарядов для преодоления перспективных конструкций ДЗ. Носителями этих ракет являются вертолёты и лёгкие бронемашины.

Но модернизация осуществлялась не только в плане совершенствования и повышения отдельных боевых и эксплуатационных характеристик, но и за счёт размещения на штатных ракетах новых систем наведения, что позволило осуществлять перевод ПТУР из второго в третье поколение. Примером перехода в третье поколение является ПТРК Hellfire Longbow, установленный на вертолёте АН-64. В состав комплекса Longbow входят РЛС обнаружения целей и ракета с радиолокационной ГСН Бортовая РЛС обнаружения обладает скрытностью действия, что повышает выживаемость вертолёта на поле боя. РЛС в комплексе с бортовой аппаратурой обеспечивает:

– автоматическое обнаружение подвижных и неподвижных целей;

– распознавание и определение степени важности наблюдаемой цели по пяти классам наземных и воздушных объектов, классифицирует их и определяет приоритетные для поражения в первую очередь;

– сопровождение обнаруженных целей, координаты которых передаются на ракету.
