57-мм пушка крепилась в передней части корпуса. Пушка имела длину ствола 26 калибров, длину отката 150 мм, наибольшую дальность стрельбы 6400 м. Два цилиндра противоотката монтировались над стволом. В боекомплект кроме 100 унитарных выстрелов с осколочно-фугасными снарядами входили 40 бронебойных и 40 картечных. Осколочно-фугасные снаряды имели взрыватель с замедлителем и могли использоваться против полевых укреплений. Начальная скорость бронебойного снаряда составляла 487 м/с, бронепробиваемость -20 мм на дальности 1000 м и 15 мм на 2000 м. Боекомплект орудия помещался в металлическом ящике позади мест артиллеристов. Танки первой постройки кроме корпусов отличались и типом установки орудия. Собранные первыми танки с корпусами «Рёхлинг» в передней части имели раму («козлы»), на которой крепилась поворотная артиллерийская установка системы Артиллерийской Испытательной комиссии. Широкая маска (щит) пушки качалась в вертикальной плоскости,а небольшой внутренний щиток – в горизонтальной. Установка снабжалась противовесом и двумя маховиками наведения. Танки №№ 540-544 с корпусами «Крупп» получили тумбовые установки. Тумбовая установка разрабатывалась для танка A7VU (см. далее), но устанавливалась на A7V. Угол наведения орудия по горизонтали – 45 градусов в обе стороны, по вертикали – ± 20 градусов. Наводчик располагался на кожаном сидении, укрепленном на кронштейне тумбы и поворачивавшемся вместе с пушкой. Сидение опиралось на ролик, катавшийся по полу корпуса. Кроме сидения наводчик имел кожаные упоры для коленей. Для наводки служил телескопический прицел. Маска артиллерийской установки состояла из двух частей. Большой щит полуцилиндрической формы соединялся с тумбой и вместе с ней вращался в горизонтальной плоскости, в левой части он имел вертикальную прорезь для прицеливания. В вертикальном вырезе посредине щита располагался щиток, связанный со стволом пушки и перемещавшийся в вертикальной плоскости. Таким образом, наводчик сидел как бы внутри полубашни. Заряжающий располагался справа от него на неподвижном сиденьи. Узкое поле зрения прицела и расположение пушки в передней точке приводили к тому, что наводчик легко терял цель из виду при любом движении танка. Поэтому по обеим сторонам от орудийной амбразуры выполнили смотровые лючки с двустворчатыми крышками. И все же вести более- менее прицельный огонь танк мог только с места.

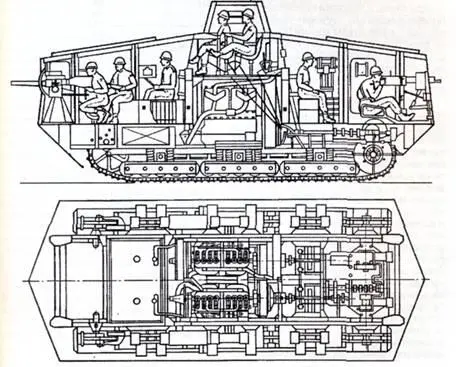

Разрез танка A7V

Стандартные 7,92-мм пулеметы MG.08 (системы Максима) крепились на вертлюжных установках с полуцилиндрическими масками и винтовыми механизмами вертикального наведения. Угол горизонтального наведения пулемета составлял ± 45 градусов. Расчет каждого пулемета составлял два человека – ошибка, которой в тот же год едва избежали французы при разработке легкого танка «Рено». Пулеметчики помещались на сидениях с низкой спинкой, укрепленных на полу на тех же стойках, что и пулеметы. Коробка с лентой на 250 патронов крепилась на сидении стрелка, запасные коробки укладывались под сидением. Танк мог возить с собой 40- 60 лент, т.е. 10-15 тысяч патронов. В бортах корпуса и дверях имелись лючки с бронезаслонками для стрельбы из оружия экипажа. Вооружение экипажа должно было включать ручной пулемет, карабины, пистолеты, ручные гранаты и даже один огнемет. То есть экипаж танка вооружался подобно гарнизону форта. На практике это не соблюдалось (по крайней мере, огнемета не получил ни один танк), и экипаж имел с собой личное оружие и гранаты. Для укладки карабинов использовались скобы внутренних лестниц.

Танк № 501 оказался полностью «симметричным» – вместо артиллерийской установки в его передней части, так же как и в кормовой, устанавливались два пулемета. Таким образом обеспечивался действительно круговой обстрел. Позже танк N9 501 был перевооружен 57-мм пушкой на тумбовой установке.

57-мм пушки Максима-Норденфельта на тумбовых установках пригодились не только для танков – 150 таких установок было смонтировано на грузовиках в качестве самоходных орудий ПТО.

Спереди и сзади к раме машины крепились буксирные крюки. В боевой обстановке вырезы корпуса для буксирных крюков прикрывались шарнирно укрепленными треугольными крышками. На минимальной скорости тяговое усилие достигало 15 т. Танк нес с собой ЗИП и шанцевый инструмент. ЗИП помещался в коробке под полом в передней части корпуса – перед бензобаками, инструмент крепился на бортах снаружи.

Для питания электрооборудования (внутреннее и внешнее освещение) служил связанный с двигателем электрогенератор. Из средств внутренней связи следует упомянуть указатель на цель. Он крепился на крыше корпуса над артиллерийской установкой и поворачивался командиром танка с помощью троса. Перед расчетом орудия над правым смотровым лючком располагалась панель с белой и красной лампочками: их сочетания означали команды «заряжай», «внимание» и «огонь». Остальному экипажу, как и во всех танках того времени, командиру приходилось подавать команды криком, перекрывая шум двигателей и трансмиссии. Средств внешней связи не предусматривалось. Надежность работы имевшихся радиостанций внутри трясущегося корпуса танка вызывала большие сомнения, не было уверенности и в эффективности световой сигнализации. Семафоры быстро сбивались бы пулями, осколками или взрывной волной. Предусмотрели лючок для сигнализации флажками. Однако на практике управление свели к принципу «Делай как я», а при необходимости должны были посылаться с приказом посыльные. Был, правда, разработан вариант «связного танка», оснащенного радиостанцией с поручневой антенной на крыше корпуса, вооруженного только двумя пулеметами, с экипажем 11-13 человек, включая радистов и наблюдателей. Но, в отличие от английских и французских «радиотанков», этот проект остался на бумаге.

В целом конструкция танка воплощала в себе идею «подвижного форта», приспособленного более для круговой обороны, нежели для прорыва обороны противника и поддержки пехоты. Правда, кругового обстрела в прямом смысле слова не получилось: из-за ограниченных углов наведения орудия два сектора в переднем направлении представляли собой мертвое пространство. Компоновка A7V напоминала и железнодорожный мотоброневагон.

Основным производителем A7V был завод фирмы «Даймлер» в Мариенфельд. На этом же заводе, кстати, собирались и машины «Мариенваген». Ручная сборка и доводки деталей по месту сказались на внешнем виде танков. Стоимость постройки одного танка A7V в ценах 1917-1918 гг. составляла 250 000 немецких рейхсмарок, из них 100 000 марок приходилось на бронирование. До сентября 1918г. было собрано всего 20 A7V. Первую серию составили танки на шасси №№ 501, 502, 505-507 и 540-544. Танки второй серии имели номера 525, 526, 527,528, 529 (корпуса «Крупп»), 560, 561, 562,563 и 564 (корпуса «Рёхлинг»), Все танки второй серии имели тумбовые установки орудия.
